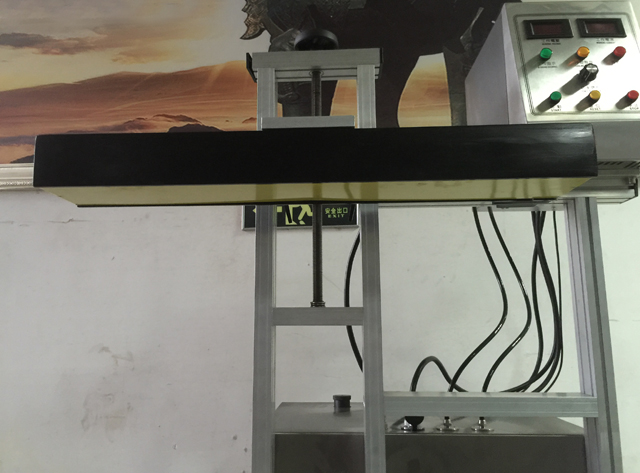

Tunelio tipo vandeniu aušinama aliuminio folijos indukcinė sandarinimo mašina

• Funkcija Elektromagnetinės indukcinės sandarinimo mašinos
• Programos apimties programa

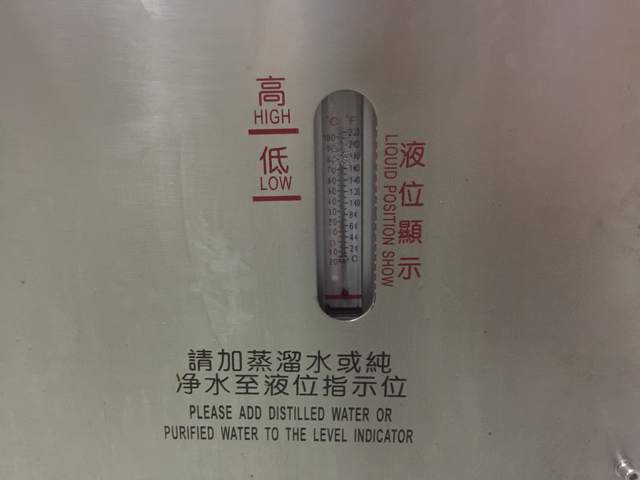

• Aušinimo būdas Aušinamas vandeniu
• Sandarinimo greitis: 0-300 butelių/min
• Sandarinimo skersmuo (pasirenkamas diapazonas): 15–60 mm arba 50–121 mm
• Nominali galia: 3000 W
• Amperas: 8,5A
• Nominali įtampa: AC 220V, 60/50Hz
• Medžiaga: nerūdijančio plieno korpusas
• Mašinos dydis: 1800 mm x 400 mm x 1330 mm
• Mašinos svoris: 90 kg
• Pakuotės dydis: 1945 mm x 545 mm x 1575 mm
• Pristatymo diržas (pasirinktinai): 1500 × 250 × 750 mm

Žiūrėti vaizdo įrašą

Indukcinis sandarinimas, kitaip vadinamas dangtelio sandarinimu, yra bekontaktis vidinio sandariklio šildymo būdas, siekiant hermetiškai užsandarinti plastikinių ir stiklinių indų viršų. Šis sandarinimo procesas vyksta po to, kai indas užpildomas ir uždaromas.

Elektromagnetinio indukcinio sandarinimo kompozitinėmis medžiagomis technologija yra pažangus sandarinimo metodas, kurį dabar pripažįsta pasaulis, o jos bekontakčio šildymo charakteristika tinka plastikinių butelių (PP, PVC, PET, ABS, HDPE, PS ir DURACON) sandarinimui. , stiklinis butelis ir įvairios kompozitinės plastikinės žarnos, todėl šiuo metu tai yra pažangiausia butelių sandarinimo technologija tokioms pramonės šakoms kaip farmacija, maistas, riebalai, kasdienė chemija, buitinė chemija, žemės ūkio chemija.

Darbo principas ir kaip tai veikia

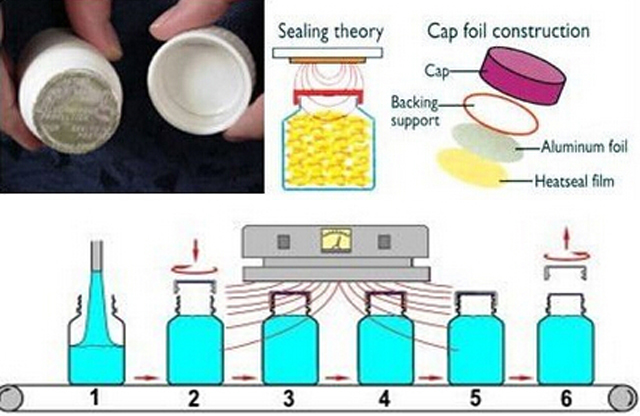

Uždoris tiekiamas į išpilstytoją su jau įdėtu aliuminio folijos sluoksniu. Nors galima rinktis iš įvairių įdėklų, tipiškas indukcinis įdėklas yra daugiasluoksnis. Viršutinis sluoksnis yra popieriaus masė, kuri paprastai yra klijuojama prie dangtelio. Kitas sluoksnis yra vaškas, naudojamas aliuminio folijos sluoksniui surišti su minkštimu. Apatinis sluoksnis yra polimerinė plėvelė, laminuota prie folijos. Uždėjus dangtelį arba uždorį, talpykla praeina po indukcine rite, kuri skleidžia svyruojantį elektromagnetinį lauką. Kai indas praeina po indukcine rite (sandarinimo galvute), laidus aliuminio folijos įdėklas pradeda kaisti dėl sūkurinių srovių. Šiluma ištirpdo vašką, kuris susigeria į minkštimo pagrindą ir atpalaiduoja foliją nuo dangtelio. Polimerinė plėvelė taip pat įkaista ir teka ant talpyklos krašto. Atvėsęs polimeras sukuria ryšį su konteineriu, todėl gaminys yra hermetiškai uždarytas. Nei konteineris, nei jo turinys neturi neigiamo poveikio; Susidariusi šiluma nekenkia turiniui.

Folija gali perkaisti ir sugadinti sandarinimo sluoksnį ir bet kokias apsaugines kliūtis. Dėl to sandarikliai gali būti netinkami net praėjus savaitėms po pradinio sandarinimo proceso, todėl tinkamas indukcinio sandarinimo dydis yra labai svarbus norint nustatyti tikslią sistemą, reikalingą konkrečiam gaminiui paleisti.

Sandarinimas gali būti atliekamas naudojant rankinį įrenginį arba ant konvejerio sistemos.

Naujausias patobulinimas (kuris geriau tinka nedaugeliui pritaikymų) leidžia naudoti indukcinį sandarinimą, kad konteineris būtų sandarinamas folija, nereikia uždaryti. Šiuo atveju folija tiekiama iš anksto supjaustyta arba suvyniota. Jei tiekiamas ritėje, jis supjaustomas ir perkeliamas ant konteinerio kaklelio. Kai folija yra vietoje, sandariklio galvutė nuspaudžiama žemyn, suaktyvinamas indukcinis ciklas ir sandariklis pritvirtinamas prie talpyklos. Šis procesas žinomas kaip tiesioginis taikymas arba kartais „be dangtelio“ indukcinis sandarinimas.

Pagrindinis parametras

Sandarinimo charakteristikos:

1) Bekontaktis šildymas, tinkamas plastikinių butelių, stiklinių butelių ir įvairių kompozitinių plastikinių žarnų sandarinimui ir atitinka GMP standartą.

2) Didelis sandarinimo efektyvumas ir patogus veikimas.

3) Turinti platų pritaikomumą, šiuo metu tai yra pažangiausia produktų sandarinimo technologija vaistinėje, maisto, gėrimų, sveikatos produktų, kosmetikos ir tokių chemijos produktų kaip tepalai.

Veikimo žingsniai:

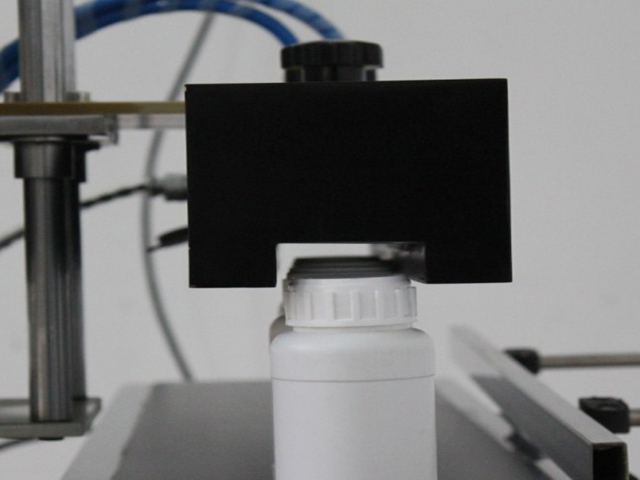

Prieš įjungdami aparatą, sandarinamą butelį padėkite po „sandarinimo dėžute“, sureguliuokite „statiklį“, kad tarpas tarp sandarinimo dėžutės dugno ir buteliuko dangtelio būtų maždaug 2 mm, ir sureguliuokite „butelio stabdiklį“. svirtis“, kad butelis būtų sulygiuotas su „sandarinimo dėžutės“ šoninio paviršiaus centru. Įjunkite „konvejerio juostos valdymo jungiklį“ ir sureguliuokite „sukimosi greičio reguliavimą 8“, kad konvejeris veiktų tinkamu greičiu. Tada padėkite aukščiau minėtą butelį po "sandarinimo dėžute", kad pamatytumėte, ar jis liečia "sandarinimo dėžutę". Geriausia sąlyga, kad jis nesiliestų prie dugno su mažiausiu tarpeliu. Tada įkiškite „sandarinimo dėžutės“ jungiamąjį laidą į pagrindinės mašinos „sandarinimo dėžutės išvesties lizdą“.

Konvejerio juostos greitį galima reguliuoti „sukimosi greičio reguliavimo 8“ rankenėle. Aliuminio folijos sandarumo sandarumas priklauso nuo konvejerio juostos greičio ir galios. Pirmiausia ant konvejerio juostos uždėkite keletą butelių su aliuminio folija, įjunkite „maitinimo jungiklį 3“ ir leiskite užsandarinti buteliuką, kad jis praeitų po „sandarinimo dėžute“, kad būtų atliktas sandarinimo eksperimentas. Mašina veiks normaliai tokiu greičiu, kai dangtelis yra sandariai uždarytas.

Kaip pasirinkti indukcinę sandarinimo mašiną?

Jei supakuojate tabletes ar kapsules į butelius, indukcinis sandarinimas gali suteikti jums pranašumą. Indukcinis sandarinimas sukuria matomą sandariklį, užtikrinantį vartotoją gaminio saugumą. Todėl labiau tikėtina, kad užsidirbsite iš jų pakartotinio verslo. Šiame straipsnyje aptariami indukcinio sandarinimo komponentai, pasirinkimas ir montavimas.

Naudojant indukcinį sandariklį, reikia uždengti butelius su dangteliu, kuriame yra folijos vidinis sandariklis, kartais vadinamas įdėklu. Kai užkimšti buteliai keliauja palei konvejerį, indukcinis sandariklis elektromagnetiniu lauku sulydo vidines sandariklius su butelio angomis. Buteliui išėjus iš elektromagnetinio lauko, folija atvėsta. Hermetiškas, sandarus vidinis sandariklis suteikia vaizdinį klastojimo įrodymą, apsaugo nuo nuotėkio, apsaugo nuo vaikų ir apsaugo jūsų gaminį nuo dulkių, rūko, garų, garų ir dujų. Kai kuriais atvejais vidinis sandariklis taip pat prailgina galiojimo laiką.

Indukcinio sandarinimo mašinos komponentas

Du pagrindiniai indukcinio sandariklio komponentai yra maitinimo šaltinis ir sandarinimo ritė.

Maitinimo šaltinis – maitinimo šaltinis (keitiklis) paverčia įvesties galią į galią ir dažnį, reikalingą buteliams sandarinti. Maitinimo šaltinio kilovatų vertė rodo jo tinkamumą naudoti. Apskritai, kuo daugiau butelių užsandarinama (taigi, kuo greitesnė išpilstymo linija) ir kuo didesnė butelio anga, tuo didesnės kilovatų vertės reikia. Rankinėms arba rankinėms sistemoms reikia tik 0,5 kilovato, o greitųjų linijų gali prireikti 6 kilovatų, o tai yra didžiausias įrenginys rinkoje. Pramoninis darbinis arkliukas turi 2 kilovatų galią.

Sandarinimo ritė – sandarinimo ritė yra metalinis laidininkas, apsuptas feritais ir uždarytas nelaidžiame korpuse. Feritai nukreipia ir fokusuoja elektromagnetinį lauką, kad būtų užtikrintas sandarinimo efektyvumas. Galima beveik bet kokia ritės konfigūracija, tačiau dvi pagrindinės konstrukcijos yra plokščios ritės ir tunelinės (arba kanalinės) ritės. Plokšti ritės naudojami vaikų neatidaromų arba standartinių plokščių dangtelių, kurių skersmuo svyruoja nuo 20 iki 120 milimetrų, vidinėms sandarikliams. Tunelinės ritės naudojamos su snapeliais, dozavimo, stumiamojo, yorker arba atverčiamais dangteliais, kurių dauguma nenaudojami kietoms dozavimo formoms pakuoti. Galite montuoti arba ritės dizainą ant esamo konvejerio, arba galite sujungti sistemą, padėdami ritę ir maitinimo šaltinį ant vežimėlio, kad būtų lengviau judėti iš vienos linijos į kitą.

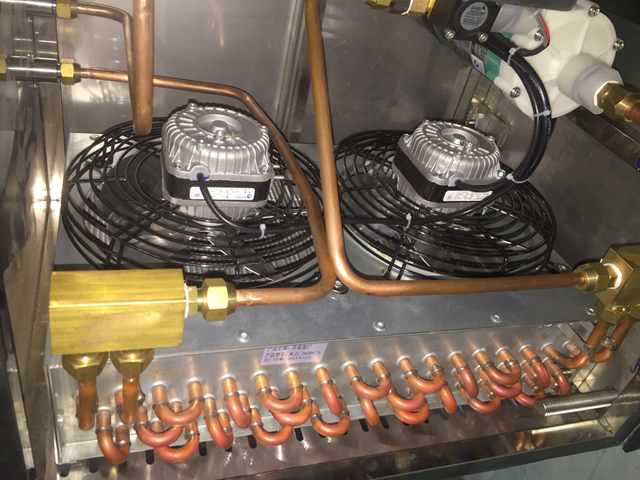

Bevandenės (oru aušinamos) sistemos pakeitė vandeniu aušinamas sistemas kaip populiariausią indukcinių sandariklių tipą. Nors pritaikytos vandeniu aušinamos sistemos vis dar yra tinkamiausias pasirinkimas plaunamoje aplinkoje arba specializuotose pavojingose chemijos gamyklose, bevandenės sistemos dažniausiai pakeičia standartinius vandeniu aušinamus įrenginius. Kodėl? Nes bevandeniai (oru aušinami) sandarikliai yra perpus mažesni ir jiems nereikia vandens recirkuliatorių, vandens filtravimo, žarnų, radiatorių, siurblių ir srauto jungiklių. Trumpai tariant, oru aušinamos sistemos sumažina techninę priežiūrą, yra patikimesnės ir kainuoja pigiau turėti ir eksploatuoti.

Uždirbkite pinigų

Vertindami indukcinio sandariklio įsigijimą, turėtumėte pripažinti, kad investicijų grąža daugiausia priklauso nuo ilgalaikės naudos, kurią suteikia vidinis sandariklis, kurį sunku kiekybiškai įvertinti. Tačiau lyginant indukcinius sandariklius, atkreipkite dėmesį į mašinos tarnavimo laiką ir paslaugų kokybę, kurios galite tikėtis iš tiekėjo.

Pirmiausia turite nuspręsti, ar buteliuko pridėjimas vidiniu sandarikliu žymiai pagerins jūsų pakuotę. Tada pažiūrėkite į sandariklio elektroniką, kuri paprastai diktuoja jo gyvenimo trukmę. Indukciniai sandarikliai gaminami taip, kad tarnautų ilgą laiką. Tiesą sakant, kai kurie šiandien naudojami sandarikliai yra senesni nei 25 metai. Tačiau įrangai gaminti naudojamos elektronikos prieinamumas visada yra veiksnys. Kadangi elektronika atnaujinama, atsarginių dalių rasti sunkiau. Garsūs gamintojai kuria įrangą remdamiesi komponentais, kuriuos jie gali pakeisti daugelį metų.

Nagrinėdami tiekėjo paslaugą (palaikymą po pardavimo), paklauskite, ar pardavėjas:

• Išspręskite sistemos triktis telefonu arba siųsdami techninės priežiūros specialistą, ar turite grąžinti sistemą į gamyklą, kad būtų atlikta techninė priežiūra?
• Ar tiekti maitinimą nepriklausomai nuo sandarinimo ritės? Jei du komponentai yra atskiri, vieno gedimas neprivers jūsų pašalinti visos sistemos iš tarnybos.
• Greitai tiekti atsargines dalis? Idealiu atveju dalys į jūsų gamyklą pasieks kitą dieną po to, kai jas užsisakysite.

Galiausiai, galbūt norėsite pasirinkti sistemą, kuri būtų pakankamai didelė, kad tilptų daugybės formų ir dydžių kamštelių ir butelių, taip pat tokią, kuri galėtų atlaikyti didelį linijos greitį. Tokiu būdu jums nereikės keisti įrenginio, jei pasikeis jūsų programa arba padidės galia. Dabar sumokėję šiek tiek daugiau už didesnį maitinimo šaltinį arba lankstesnę ritės konstrukciją, ateityje galite sutaupyti pinigų. Jei žinote, kad pritaikymas pasikeis, ieškokite sistemos, leidžiančios pakeisti sandarinimo ritinius be įrankių. Sutartiniai pakuotojai dažnai perka daugiau nei vieną sandarinimo ritę, kad galėtų užsandarinti įvairių dydžių ir stilių dangtelius.

Papildoma įranga

Tarp populiariausių variantų yra

• Sandarinimo vientisumo detektorius. Jie aptinka trūkstamą foliją, atsilaisvintus dangtelius, užsuktus dangtelius ir užstrigusius butelius.
• Pneumatinis atmetimo įtaisas. Tai veikia kartu su sandarinimo vientisumo detektoriumi ir išstumia potencialiai neužsandarintus produktus į dėklą, kad buteliai su netinkamais sandarikliais nepasiektų linijos galo.
• Garsiniai arba matomi pavojaus signalai. Jie praneša apie problemą, net jei esate toli nuo sistemos.
• Patvirtinimo palaikymas. IQ/OQ yra privalomas daugelyje farmacijos pakavimo linijų, o įrengimo kvalifikacija ir eksploatavimo kvalifikacija taip pat populiarėja maisto papildų ir maisto pramonėje.

Montavimas

Indukcinius sandariklius lengva montuoti. Sandarikliui reikia 3–5 pėdų tiesaus, netrukdomo konvejerio, kad būtų galima sumontuoti arba įdėti sandarinimo ritę. Ritė visada montuojama lygiagrečiai konvejeriui. Kad išvengtumėte netyčinio įkaitimo, sandarinimo zonoje neturi būti metalinių dalių.
