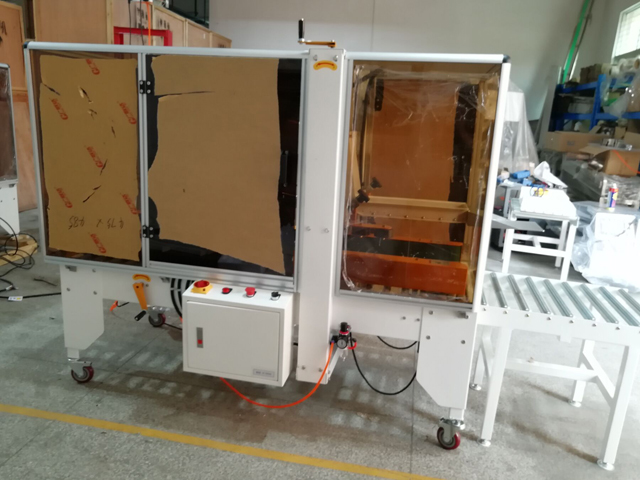

Skardinių skardinių dėžučių sandarinimo mašinų korpusų uždarymo sandarinimo įranga

Sandarinimo greitis: 800 ~ 900 / PER VALANDĄ
Kartono matmenys (W): 150–500 mm
Dėžutės aukštis (H): 120–500 mm
Dėžutės ilgis (L): 200mm ~ 600mm
Naudojama juosta: 48–60–75 W x 1000 ml
Volelio ilgis: 570 ~ 770 mm (REGULIUOJAMAS)
Mašinos matmenys: L1880 x P900 x A1510 mm
Svoris: ≈180Kgs
MAX: 50dBA
Elektros sąnaudos: MAX: 1.2KW
Maitinimas: 220V/50Hz/60Hz/1Ph arba 380V/50Hz/60Hz/3Ph
Oro šaltinis: 3kg/cm2 100nl/min

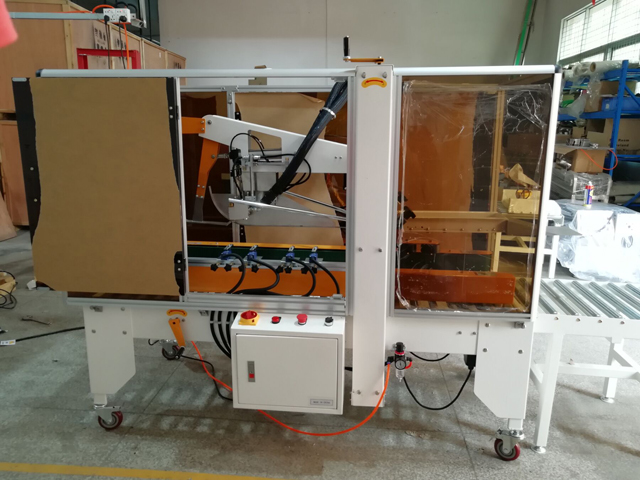

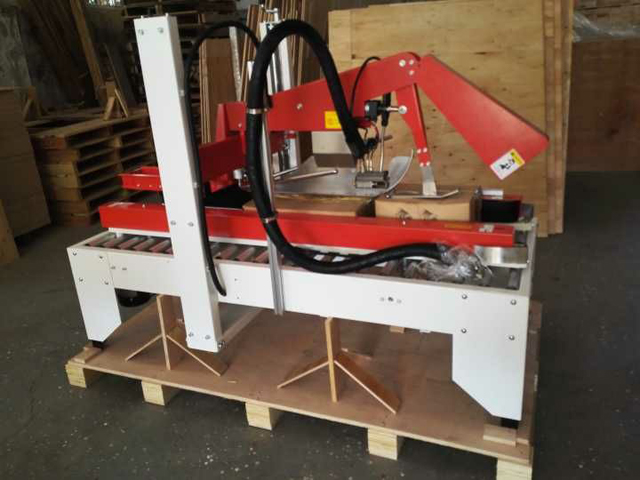

Mašina susideda iš dviejų dalių: kartono sandarinimo mašinos ir karšto lydalo klijų įtaiso; Šis sandariklis tinka kartono ir juostos sandarinimui, automatinio sandarinimo lipnios juostos mašina su automatiniu sulankstomu dangteliu, yra ideali pakavimo įrangos charakteristika, užtikrinanti patogumo, ekonomiškumo ir efektyvumo funkciją.

Dalys, pritaikytos pusiau automatinei dėžių lankstymo sandarinimo mašinai
1. Variklis: Taiwan Luyang
2. Maitinimo jungiklis: Korea KACON
3. Guolis: Japonijos NSK
4. Pjaustyklė: Japonija SKD11
5. Konvejerio juostos: importas iš Italijos
6. Ratukas: VK-CS-50E

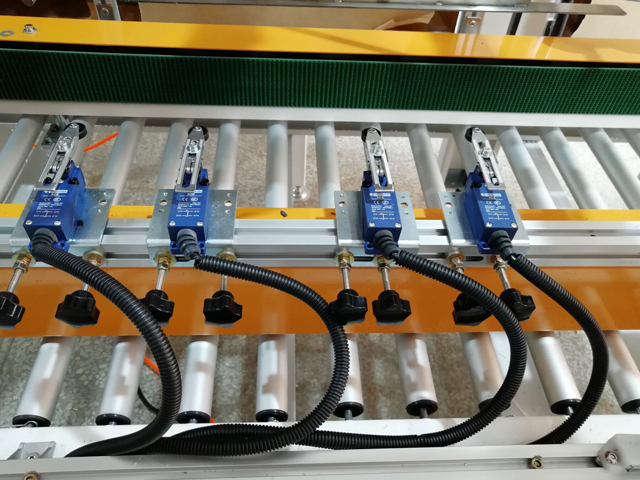

7. Liečiamas jungiklis: Japonija OMRON
8. Tarpinė estafetė: Janpan IDEC
9. AC kontaktorius: CHINT
10. Cylinda: Taivano ŠARKO
11. Magnetinis vožtuvas: Taivano SHARKO

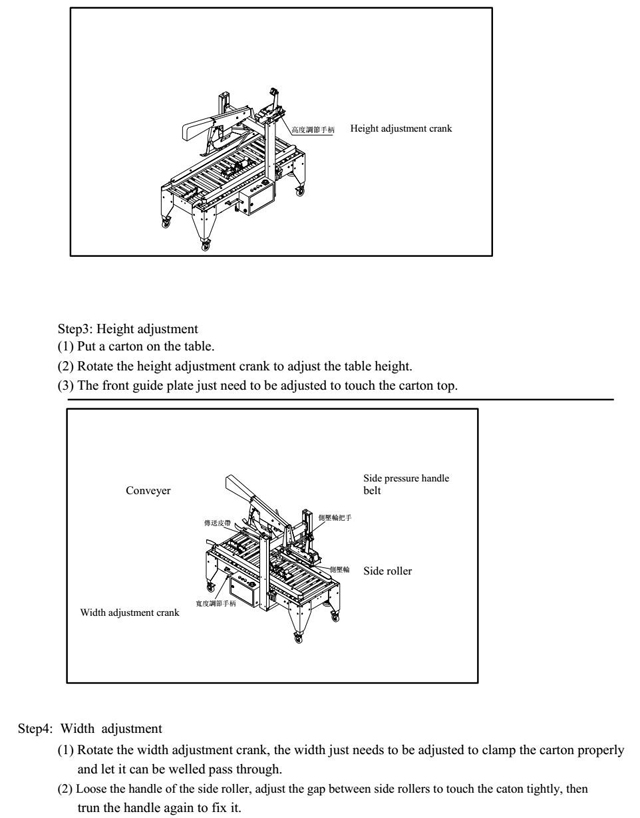

Kaip pritaikyti dėžutės sandariklį skirtingų dydžių dėžutėms:

Prieš atlikdami reguliavimo darbus, atjunkite maitinimą.

1 veiksmas: stalo aukščio reguliavimas

Įžeminkite įrangą tinkamoje laikymo vietoje, sureguliuokite stalviršį iki norimo aukščio.
(1) Atsukite reguliuojamą varžtą.
(2) Sureguliuokite stalo kojos aukštį.
(3) Užfiksuokite varžtą.
(4) Paspauskite kamštį, kad užfiksuotumėte padėtį.

2 žingsnis: Pneumatinis reguliavimas

(1) Prijunkite mašiną prie pneumatinio maitinimo šaltinio.
(2) Patraukite varžtą ir pasukite jį pagal laikrodžio rodyklę, kad padidintumėte slėgį, arba prieš laikrodžio rodyklę, kad sumažintumėte slėgį
(3) Pneumatinis slėgis turėtų būti sureguliuotas iki maždaug 5–6 kg/cm2.
(4) Baigę reguliavimo darbus, tvirtai pasukite varžtą.

Specifikacija

Sandarinimo greitis: 800 ~ 900 / PER VALANDĄ
Kartono matmenys (W): 150–500 mm
Dėžutės aukštis (H): 120–500 mm
Dėžutės ilgis (L): 200mm ~ 600mm
Naudojama juosta: 48–60–75 W x 1000 ml
Volelio ilgis: 570 ~ 770 mm (REGULIUOJAMAS)
Mašinos matmenys: L1880 x P900 x A1510 mm
Svoris: ≈180Kgs
MAX: 50dBA
Elektros sąnaudos: MAX: 1.2KW
Maitinimas: 220V/50Hz/60Hz/1Ph arba 380V/50Hz/60Hz/3Ph
Oro šaltinis: 3kg/cm2 100nl/min

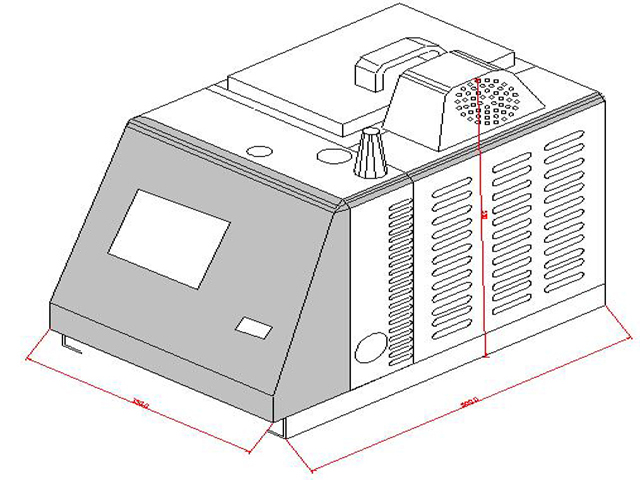

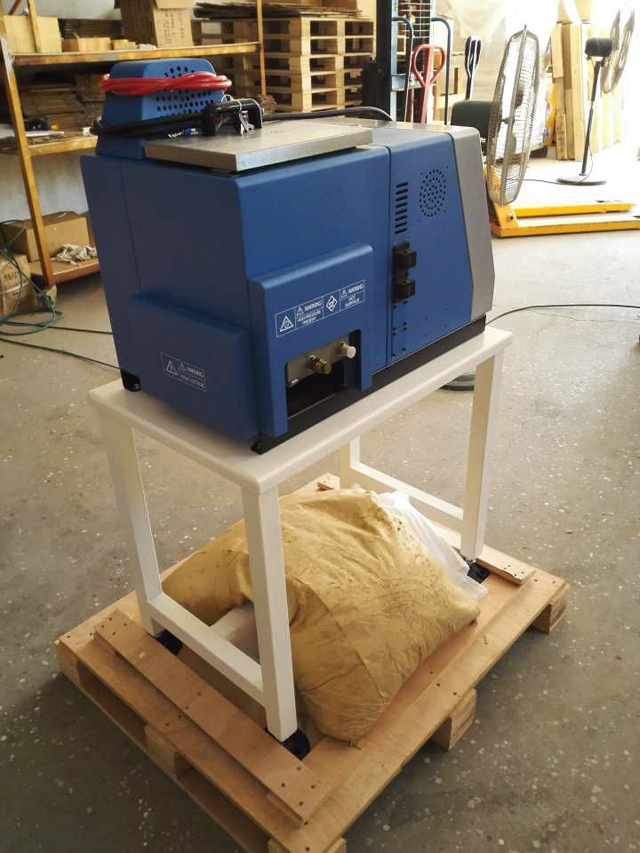

Techniniai karšto lydalo klijų įrenginio parametrai

Klijų cilindro tūris: 10L
Talpa: 9,8L
Oro slėgio diapazonas: 48-415 kpa (10-60psi)
Įvesties įtampos standartas: AC200-240V 1PH 50/60HZ
Mašinos dydis: 750 * 450 * 470 mm
Mašinos svoris: 65 kg
Aplinkos temperatūros diapazonas: 0-50 ℃
Temperatūros diapazonas: 0-260 ℃
Maks. Darbinis hidraulinis slėgis: 8,7 MPa
Apsaugos lygiai: IP54

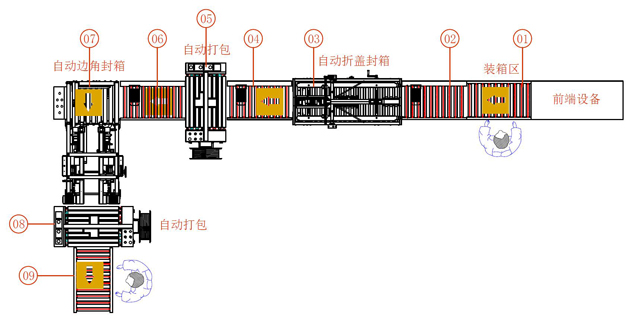

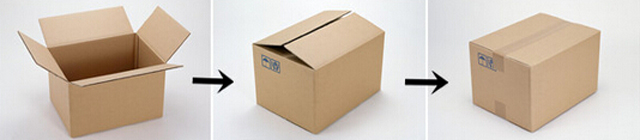

Kartoninių dėžių sandarinimo iš dėžių dėžučių sandarinimo įrangos proceso schema:

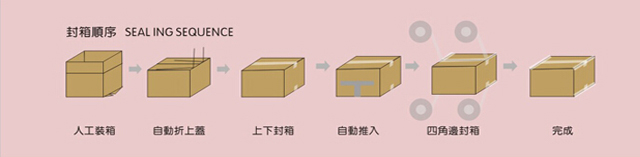

Darbinis srautas, skirtas visiškai automatiniam dėžutės sandarinimo galo pakavimo procesui:

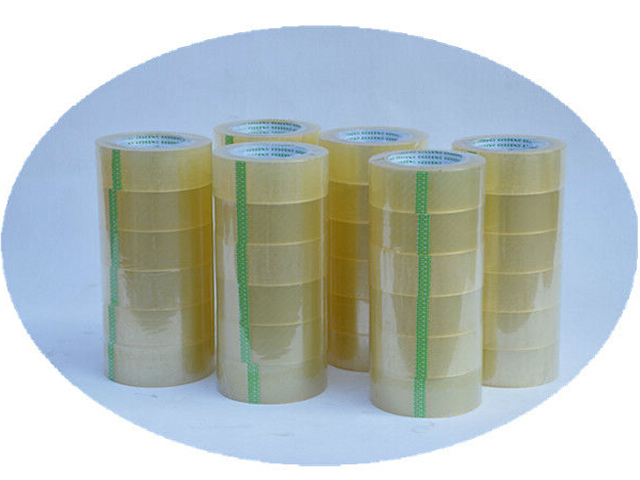

Lipnios juostos su kartoninių dėžių sandarinimo mašina, skirtos dėžėms sandarinti:

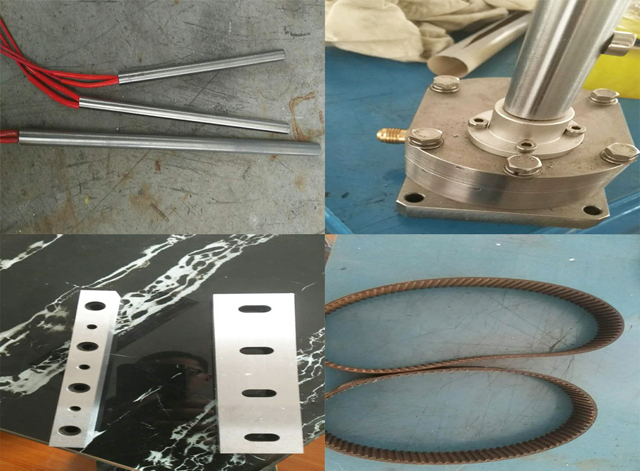

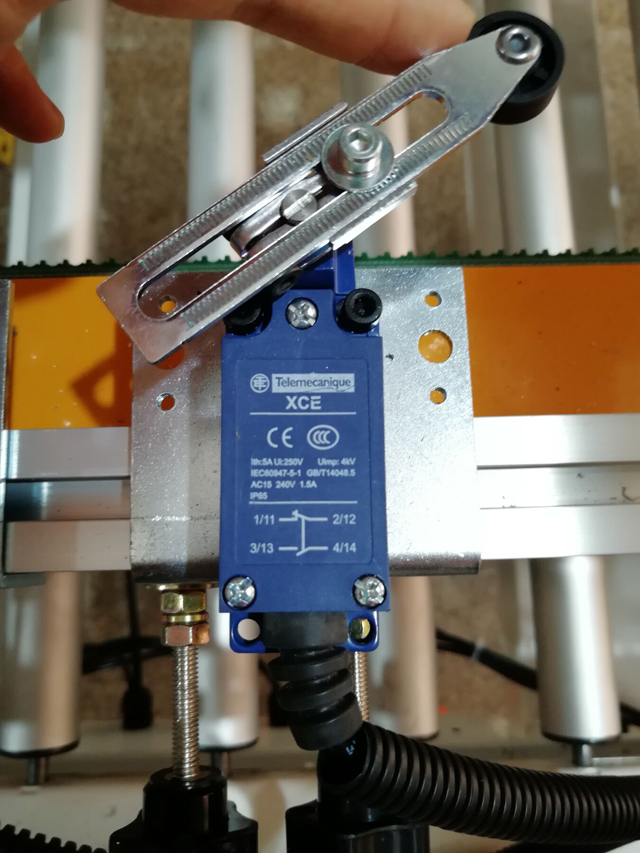

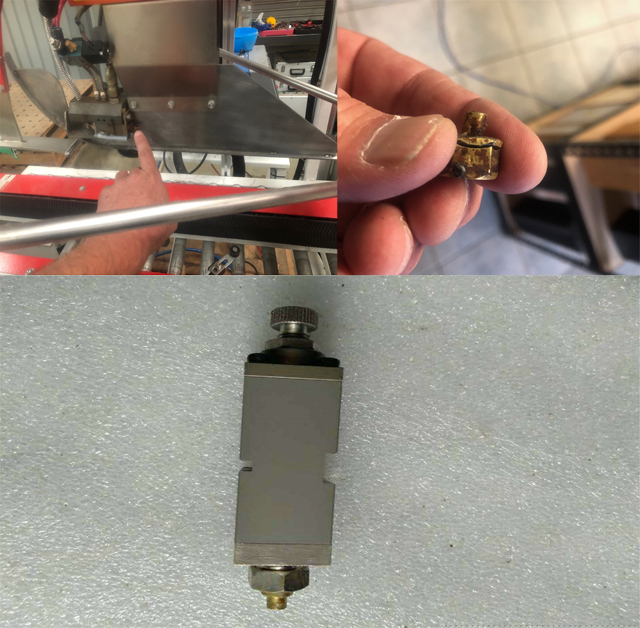

Sandarinimo mašinos atsarginės dalys:

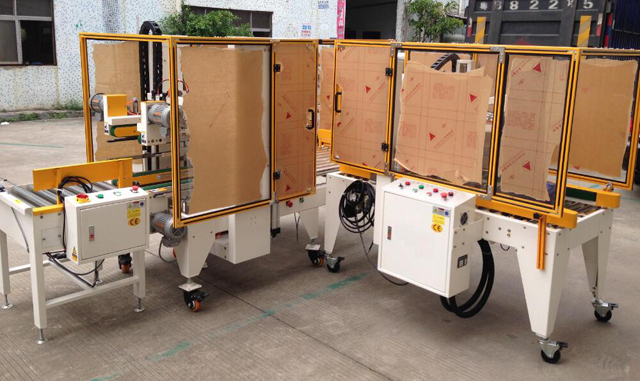

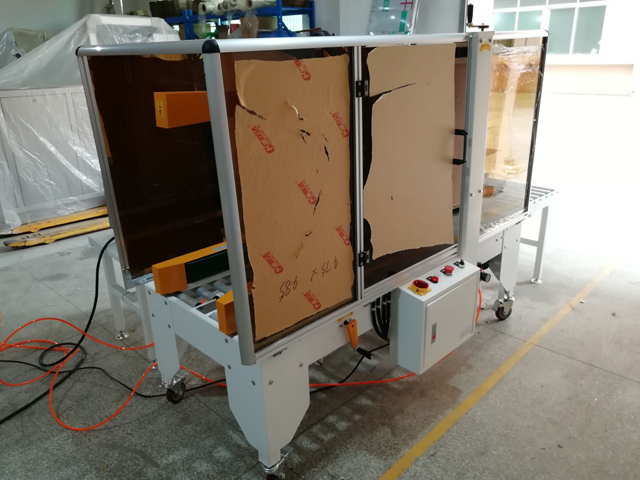

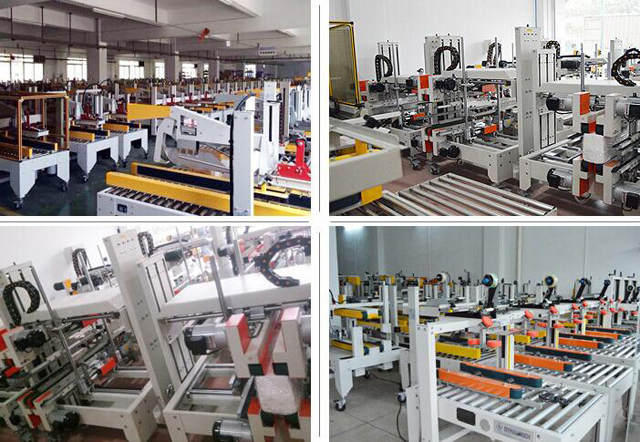

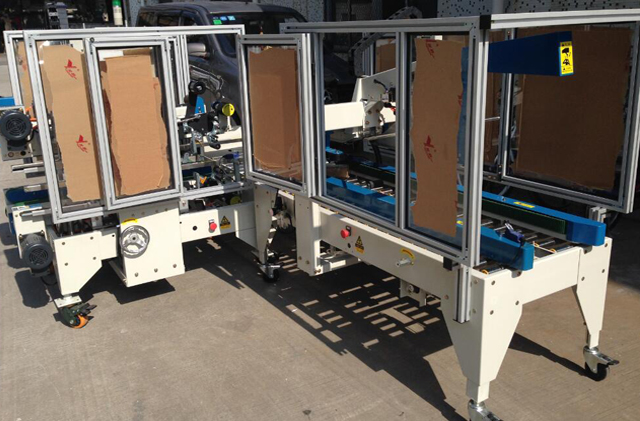

Gamyklos dirbtuvės, skirtos kartoninių dėžių sandarinimo mašinoms Įvairus surinkimo paleidimo modelis

Kartoninių dėžių sandarinimo įrangos gedimai ir sprendimai:

Sandariklio gedimas ir sprendimas
Nr	Gedimas	Galima priežastis	Sprendimas
1	Lipnios juostos negalima nupjauti	Plunksnelės pleistras nėra pakankamai aštrus. Dirbtinio noragas yra užstrigęs jungties.	Pakeiskite sraigtuko pleistrą Nuplaukite plėstuvo pleistrą
2	Nukirpus lipnią juostelę yra uodega.	Plunksnelės pleistras nėra pakankamai aštrus. Ant skrudintuvo sėdynės yra kotelis. Traukimo spyruoklė per laisva.	Patikrinkite, ar sraigtuko lizdo veržlė nėra per laisva, ar ne. Jei reikia, sutepkite veržlę.
3	Lipni juosta negali visiškai prilipti prie dėžutės.	Pagrindinė spyruoklė per laisva, o ant volelio ašies yra klijų. Lipnioji juosta yra diskvalifikacija	Sureguliuokite pagrindinės spyruoklės trauką ir nuvalykite volą. Pakeiskite lipnią juostelę
4	Dėžutė užrakinta viduryje.	Įklijavimo rato veržlė yra per įtempta, dėžutės transportavimo linijos aukščio reguliavimas netinkamas, o pagrindinė spyruoklė per stipri.	Atlaisvinkite klijavimo ratą, sureguliuokite veržlę, iš naujo sureguliuokite aukštį ir atlaisvinkite pagrindinę spyruoklę.
5	Sandarinimo metu lipni juosta nupjaunama.	Plunksnelės pleistras išsikiša pernelyg ilgai.	Nuleiskite plėstuvo vietą.
6	Lipnioji juosta dažnai būna nutolusi nuo bėgių kelio.	Kreipiančiojo ritinėlio slėgis ant dėžutės nėra vienodas.	Iš naujo sureguliuokite kreipiamojo volelio erdvę.
7	Lipnioji juosta nėra ant centrinės linijos.	Apsaugos nuo atgal ratas sulūžęs.	Pakeiskite antiretroresą.
8	Sandarinimo metu yra anomalijų.	Ant axletree sėdynės yra dulkių.	Nuvalykite ašies tvirtinimo detales ir sutepkite.
9	Prieš sandarinimą yra išsikišimas, o po sandarinimo - apdangalas.	Skirtingų diržų greitis skiriasi, o dėžutė nėra tinkamoje vietoje stumiant į mašiną.	Sureguliuokite kiekvienos transportavimo linijos trauką, kad ji būtų nuosekli, kad dėžutę būtų galima įdėti į reikiamą vietą.
10	Po sandarinimo yra apmušalai	lipnios juostos įtempimas per didelis

Garantija: Visai mašinai taikoma 1 metų garantija. (Garantija netaikoma problemoms, kilusioms dėl nelaimingų atsitikimų, netinkamo naudojimo, netinkamo naudojimo, sandėliavimo pažeidimų, aplaidumo arba įrangos ar jos komponentų modifikavimo. Taip pat lengvai sulūžusi atsarginė dalis neįeina į garantiją)

Montavimas: Mašinai atvykus į jūsų gamyklą, jei jums reikia, mūsų technikas nuvyks į jūsų vietą, kad įdiegtų ir išbandytų mašiną, taip pat apmokytų jūsų darbuotoją valdyti mašiną (traukinio laikas priklauso nuo jūsų darbuotojo). Išlaidos (lėktuvo bilietas, maistas, viešbutis, kelionės mokestis jūsų šalyje) turi būti jūsų sąskaitoje ir jums reikia sumokėti už techniką 150 USD per dieną. Taip pat galite eiti į mūsų gamyklą mokytis.

Po aptarnavimo: Jei mašinoje iškils problema, mūsų technikas kuo greičiau nuvyks į jūsų vietą ir sutvarkys mašiną. Mokestis turi būti jūsų sąskaitoje (kaip nurodyta aukščiau).
