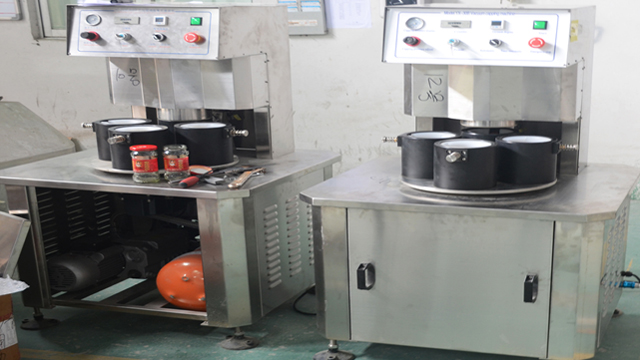

Pusiau automatinė vakuuminių stiklinių indų uždarymo mašina metaliniams dangteliams uždaryti

• Modelis: VK-SVC Vakuuminio uždarymo mašina
• Maitinimas: AC220V/50-60Hz
• Maksimalus greitis: 1200-1500 bph
• Galia: ≤1,3KW (įskaitant vakuuminį siurblį)
• Dangtelio skersmuo: Φ30-Φ85mm, Φ85-Φ110mm
• Butelio aukštis: 50-180mm, 120-250mm
• Butelio skersmuo: Φ30-Φ80mm, Φ80-Φ150mm
• Ribinis vakuumo laipsnis: -0,08Mpa
• Uždengimo sukimas: 5-25 N.M
• Oro suvartojimas: 0,5m3/0,7Mpa

Žiūrėti vaizdo įrašą

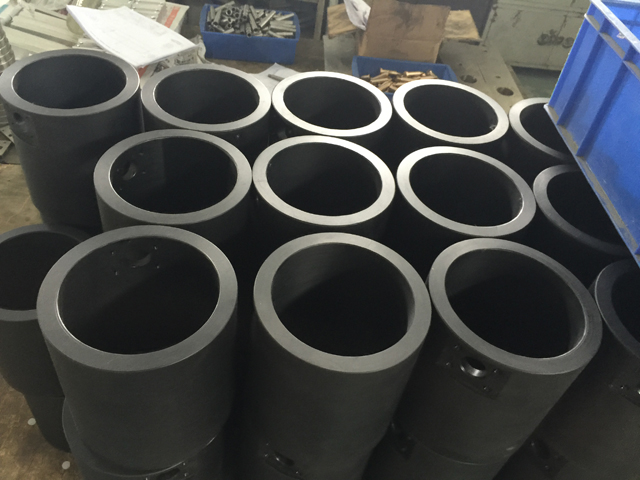

Ši serijos uždengimo mašina yra ištirta ir pagaminta mūsų pačių, turėdami ilgametę gamybos patirtį; yra originalus vidaus kūrinys, siurbimui naudojamas vakuuminis siurblys, galimas aukštas vakuumo laipsnis, uždengimo sukimo momentas ir vakuumo lygis gali būti nustatomi pagal poreikį, suderinami su įvairių formų ir dydžių buteliais, kad būtų galima uždengti, tvirtas suderinamumas ir lengvas reguliavimas.

Pagrindiniai pneumatiniai ir elektriniai komponentai yra iš pasaulyje žinomų prekių ženklų, stabilūs ir patikimi.

Plačiai naudojamas stikliniuose buteliuose su skardos dangteliais su vakuuminiu dangteliu maistui, konservams, gėrimams, pagardams, sveikatos priežiūros produktams ir kitoms pramonės šakoms.

Techninis parametras

• Modelis: VK-SVC Vakuuminio uždarymo mašina
• Maitinimas: AC220V/50-60Hz
• Maksimalus greitis: 1200-1500 bph
• Galia: ≤1,3KW (įskaitant vakuuminį siurblį)
• Dangtelio skersmuo: Φ30-Φ85mm, Φ85-Φ110mm
• Butelio aukštis: 50-180mm, 120-250mm
• Butelio skersmuo: Φ30-Φ80mm, Φ80-Φ150mm
• Ribinis vakuumo laipsnis: -0,08Mpa
• Uždengimo sukimas: 5-25 N.M
• Oro suvartojimas: 0,5m3/0,7Mpa

Pusiau automatinio vakuuminio uždarymo mašinos naudojimo instrukcija

Struktūra ir darbo principai

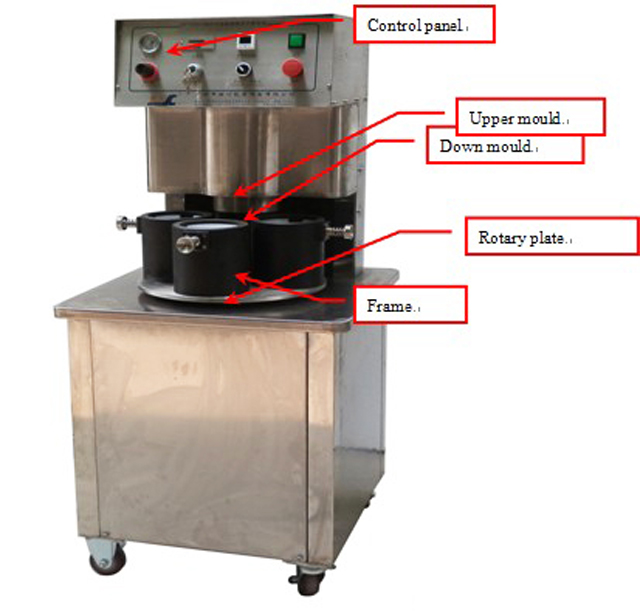

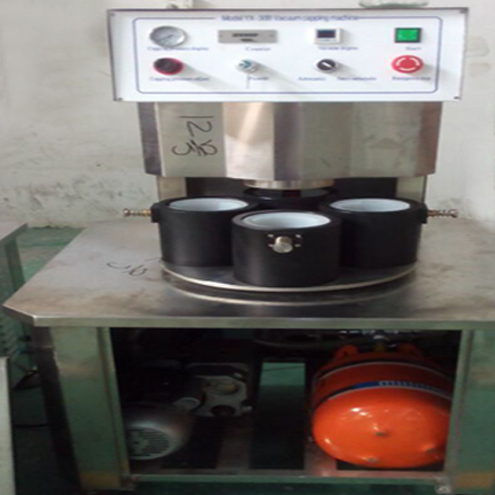

1 pav. Vakuuminis uždengimo įrenginys

Darbo principai ir funkcijos

Šią mašiną sudaro mašinos rėmas, viršutinė formavimo forma, sukimosi padėties sistema, dangtelio konstrukcija, vakuuminė sistema, elektrinė ir slėgio valdymo sistema.

Veikimas taip: stiklinę su dangteliais įdėkite į pūkinę formą, tada ranka nuleiskite formą iki uždengimo galvutės centro. Tada mašina automatiškai užsidengs vakuumu.

Ši mašina atlieka šias funkcijas:

Padėjus apatinę formą prie uždengimo galvutės centro, mašina automatiškai užsikimš vakuumu;

Žemiausia vakuumo nustatymo funkcija: jei mašina nepasiekia anksčiau nustatyto vakuumo laipsnio, aparatas neveiks kitos procedūros metu;

Uždengimo sukimo momento funkcija: Uždengimo galvutė judinama oro cilindru ir gali būti reguliuojama slėgiu;

Pagrindinė struktūra ir komponentai:

Vakuuminis siurblys ir vakuuminis bakas:

Vakuuminis siurblys ir vakuuminis bakas naudojami vakuuminei funkcijai pasiekti, vakuuminis siurblys turi būti su vakuumine alyva, pusė vakuuminės alyvos viduje yra gerai. Neleidžiama naudoti mašinos, jei viduje nebėra vakuuminės alyvos

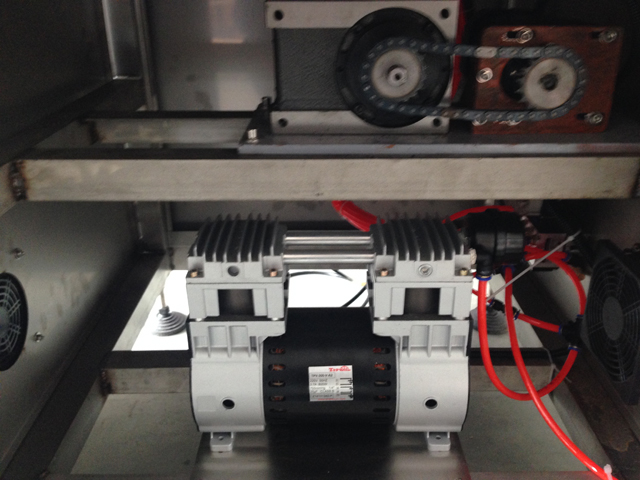

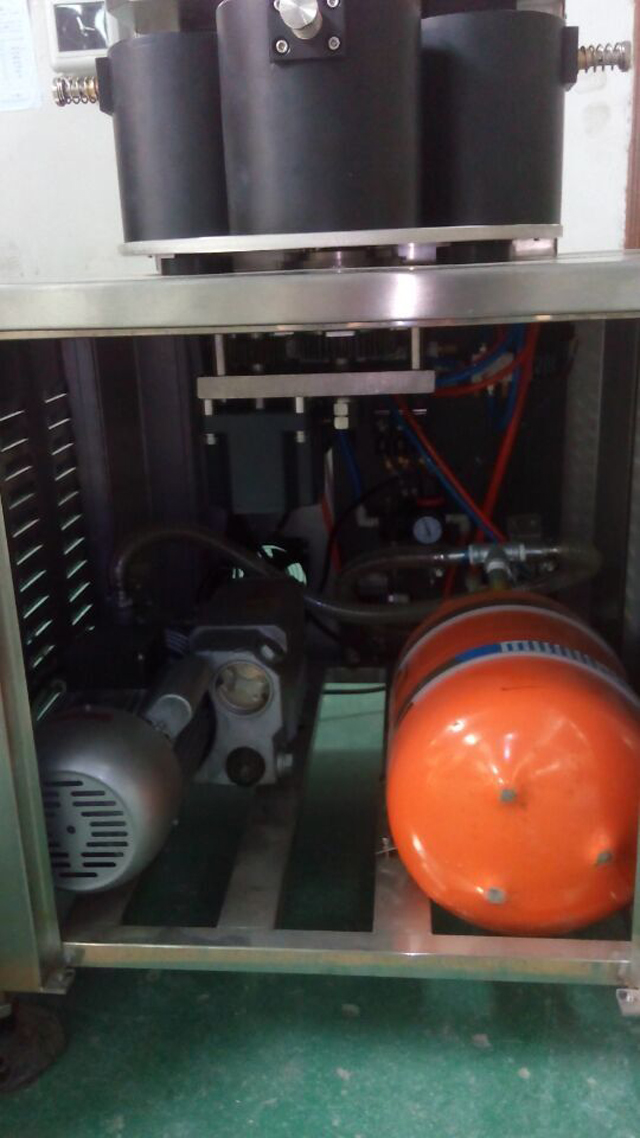

2 pav. Vakuuminis bakas ir vakuuminis siurblys

Pls prijunkite vakuuminį siurblį ir vakuuminį baką, kaip nurodyta paveikslėlyje, ir tiekkite maitinimą

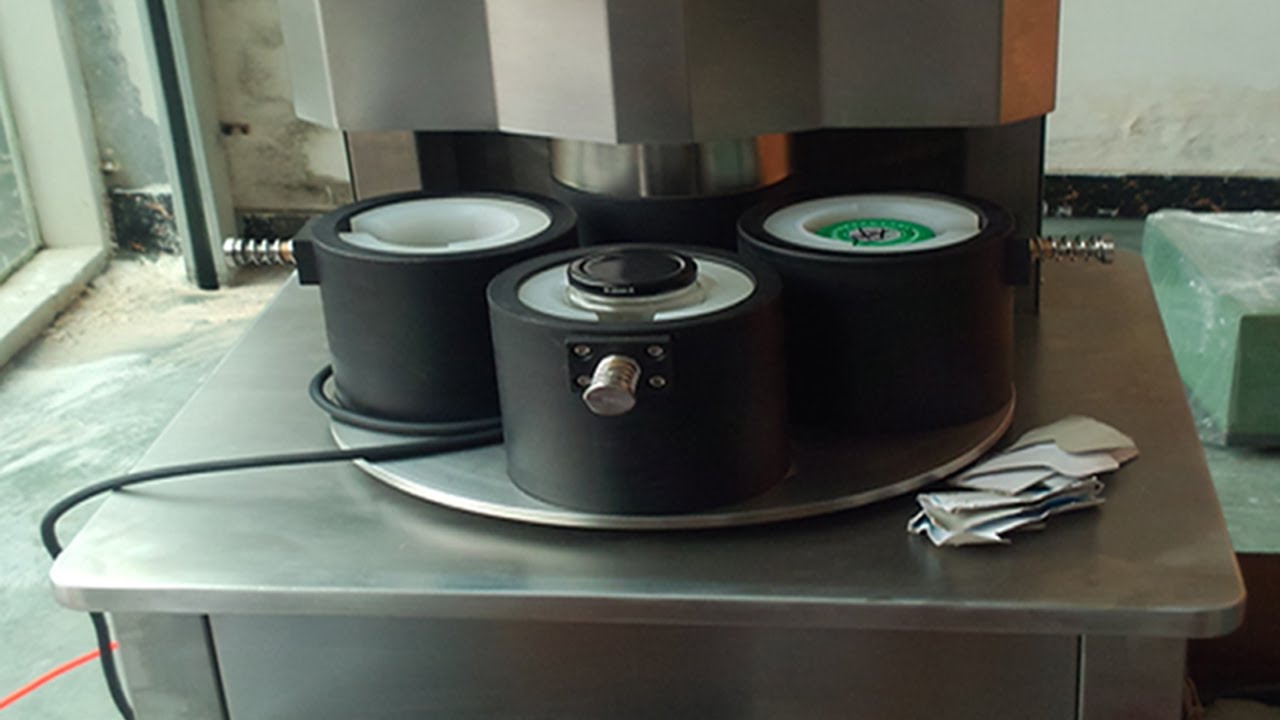

Rotacinės plokštės konstrukcija

3 paveikslas

Ši sukamoji plokštė judama 4 žingsniais

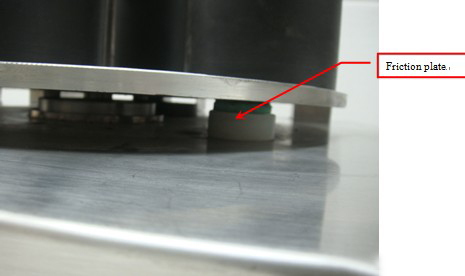

Siekiant užtikrinti, kad sukamoji plokštė judėtų tolygiai, ši sukamoji plokštė turi 3 trinties plokštes, kurios užtikrina atsparumą, kad būtų užtikrintas pastovus judėjimas. Darbo metu mašina turi būti švari, o trinties plokštės susidėvės palaipsniui, reguliariai tikrinkite ir reguliariai keiskite.

4 paveikslas

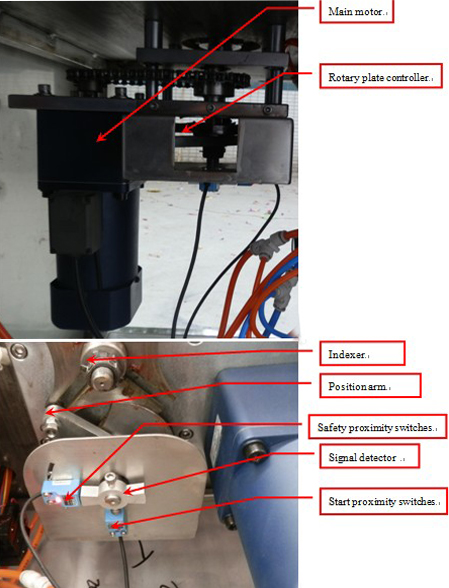

Sukamąją plokštę perkelia pagrindinis variklis, kai signalo detektorius pereina prie paleidimo artumo jungiklių ir gauna signalus (signalo detektorius ir artumo jungikliai yra apie 2-3 mm), viršutinė forma pereina į dangtelį, kai uždengia, variklis vis dar veikia. , kai signalo detektorius pereina prie saugos artumo jungiklių ir gauna signalą, variklis nustoja veikti.

5 paveikslas

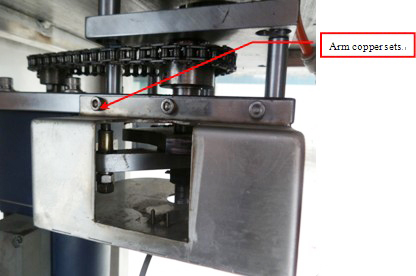

Rankiniai variniai komplektai darbo metu susidėvės, juos reikia reguliariai tepti tepalu ir pakeisti, kai yra pažeisti. Kai pakeičiate, galite pamatyti 5 paveikslėlį

Dangtelio struktūra

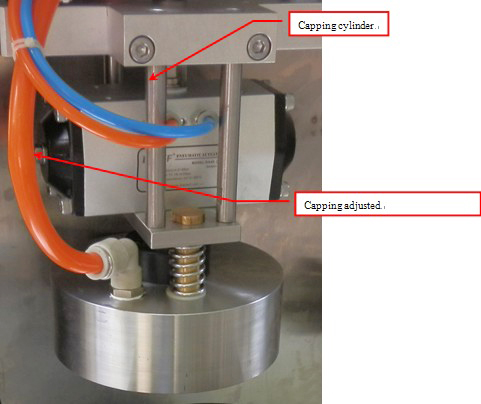

Uždengiama galva

Uždengimo galvutė perkeliama cilindru, kad ją pakeltų ir nuleistų, kai uždengimo galvutė nusileidžia iki dangtelio ir pasiekia vakuumo laipsnį, kaip nustatyta anksčiau, uždarymo galvutė pereis prie kitos procedūros. Uždarymo sukimo momentą galima reguliuoti valdymo skydelyje esančiu uždarymo slėgio mygtuku (kaip matote valdymo skydelyje)

Raudona guma dangtelio viduje yra lengvai nusidėvinti dalis, kurią reikia dažnai tikrinti ir keisti. Uždengiant uždengimo galvutę reikia tvirtai priglausti prie dangtelių, galite ką nors įdėti į pūkų formą, kad pasiektumėte skirtingus aukščius. Tačiau aukštis negali būti per didelis arba, jei jis yra per aukštas, negalite pasiekti vakuumo funkcijos, tačiau jei jo nepakanka, jo negalima uždengti. Paprastai atstumas tarp dangtelių ir apatinės formos viršaus yra 16–19 mm

Butelio paspaudimo įrenginys

7 paveikslas

Butelio spustelėjimo įtaisas turi pritvirtinti butelį uždengiant dangteliu, kai sukamoji plokštė turi būti padėta, butelio paspaudimo cilindras juda, kad pritvirtintų butelį, kad būtų užtikrintas geras dangtelis.

Montavimas

1. Mašina turi būti švarioje ir saugioje vietoje

2. Įsitikinkite, kad yra avarinis stabdymas (5 pav.)

3. Patikrinti maitinimą

4. Prijunkite mašiną su dujotiekiu prie alyvos ir vandens separatoriaus, nustatykite oro slėgį iki 0,6 MPa

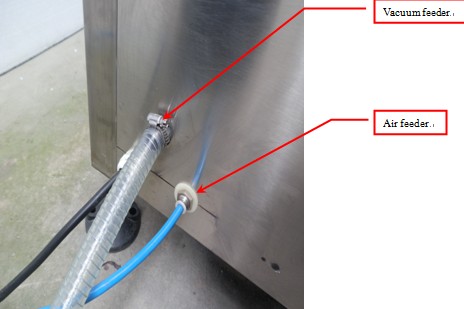

5. Prijunkite vakuuminį baką prie mašinos. Įsitikinkite, kad nėra dujų nuotėkio.

8 paveikslas

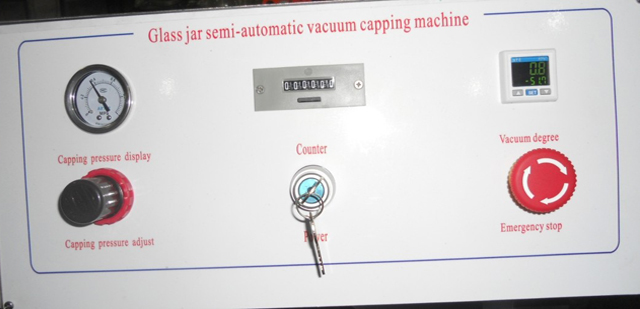

Valdymo pulto veikimas

Paveikslėliai

Valdymo skydelį sudaro uždarymo slėgio lentelė, uždarymo slėgio reguliavimo, skaitiklio, maitinimo jungiklio, vakuumo reguliavimo ir avarinio stabdymo.

1. Uždengimo slėgio reguliavimas gali būti naudojamas reguliuoti uždarymo sukimo momentą, kai jis sukamas pagal laikrodžio rodyklę, slėgis padidėjo, uždarymo momentas yra stipresnis, kai jis yra prieš laikrodžio rodyklę, slėgis sumažėjo, uždarymo momentas yra mažesnis.
2. Avarinis sustabdymas, kai kas nors atsitiks, paspauskite avarinio stabdymo jungiklį, tada mašina bus saugioje padėtyje
3. Skaitiklis skirtas suskaičiuoti, kiek akinių pagaminote, jei paspausite atstatymo mygtuką, skaitiklis bus skaičiuojamas kaip nulis.
4. Jei reikia reguliuoti vakuumo laipsnį, vakuuminio reguliavimo lentelėje paspauskite „M“ ir bus rodoma „St1“, paspauskite „︽“„︾“, kad sureguliuotumėte.

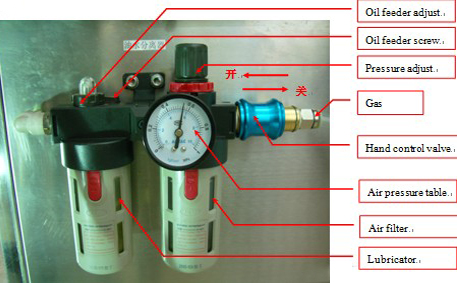

Alyvos ir vandens separatorius ir slėgis bei reguliavimas (10 pav.)

10 paveikslas

Alyvos ir vandens separatorius susideda iš rankinio valdymo vožtuvo, slėgio reguliavimo, oro slėgio lentelės, alyvos reguliavimo, oro filtro ir tepalo;

Rankinis valdymo vožtuvas skirtas įjungti ir išjungti visą mašinos oro tiekimą;

Slėgio reguliavimas skirtas tiekti slėgį į mašiną, kai jis sukamas pagal laikrodžio rodyklę, slėgis padidinamas, kai prieš laikrodžio rodyklę, slėgis sumažėjo;

Oro slėgio lentelė turi rodyti mašinos darbinį slėgį;

Alyvos reguliavimas yra tiekti alyvą į mašiną, kai ji pasukama pagal laikrodžio rodyklę, alyva sumažėjo, kai prieš laikrodžio rodyklę, alyva padidėjo;

Oro filtras skirtas pašalinti kompresinio oro vandenį, kai alyvos ir vandens separatoriaus slėgis yra lygus nuliui, oro filtras automatiškai pašalins vandenį;

Tepalas turi tiekti alyvą mašinai, pirmiausia reikia išjungti oro tiekimą ir įpilti alyvos į tepiklį, maždaug 2-3 mėnesius per kartą.

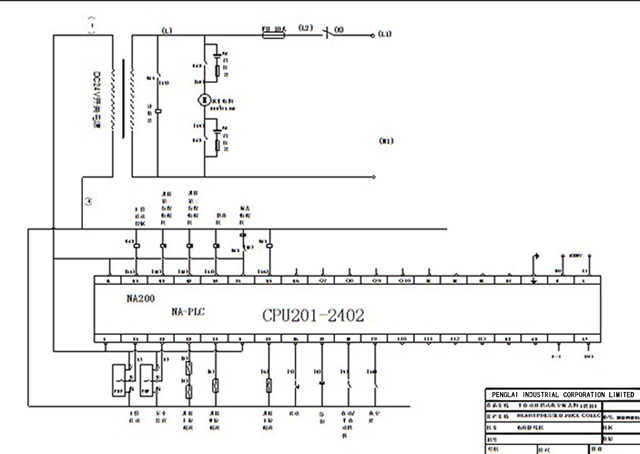

Elektrinis vakuuminio uždarymo mašinos brėžinys
