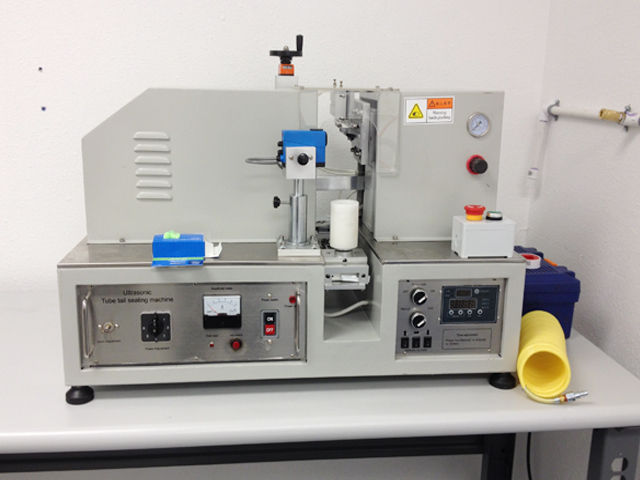

Pusiau automatinė vamzdžių užpildymo mašina su ultragarso sandarinimo įranga

• Modelis: VK-TFS-002U
• Maitinimas: 220V/50HZ/vienfazis
• Galia: 1500w
• Dažnis: 20Khz
• Vamzdžio ilgis: 40-280mm
• Vamzdžio skersmuo: 10-80mm
• Užpildymo tūris: A: 5–30 ml B: 6–60 ml C: 10–120 ml D: 25–250 ml E: 50–500 ml (nebūtina)
• Dydis: 735*670*1300mm
• Svoris: 130kg

Žiūrėti vaizdo įrašą

Funkcija ir taikymas

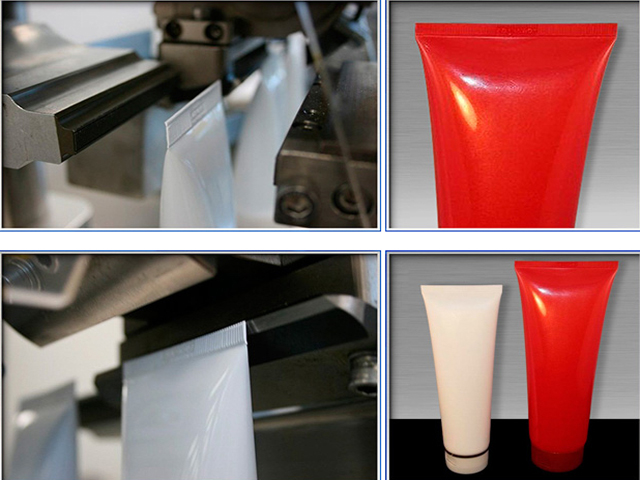

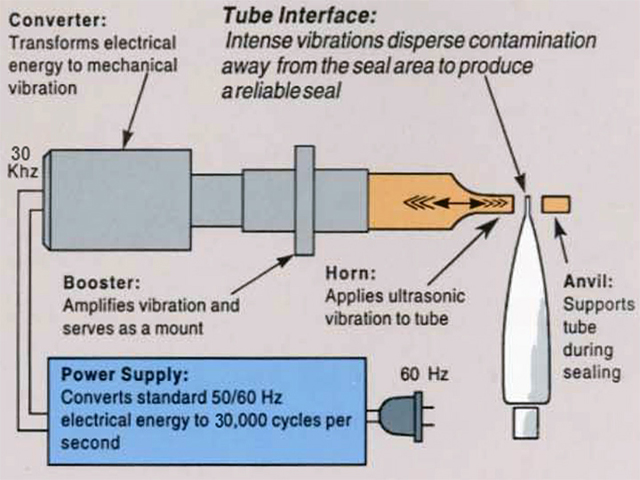

Naudokite ultragarsą, kad suvirintumėte plastikinį minkštą vamzdžio galą. Suvirinant nereikia jokių klijų, užpildų ar tirpiklio, nenaudoja daug šilumos, paprastas valdymas, didelis suvirinimo greitis, didelis efektyvumas.

Ši mašina plačiai naudojama dantų pastose, kosmetikoje, medicinos gaminiuose, maisto ir pramoniniuose vamzdeliuose ir kt.

Pagrindiniai parametrai

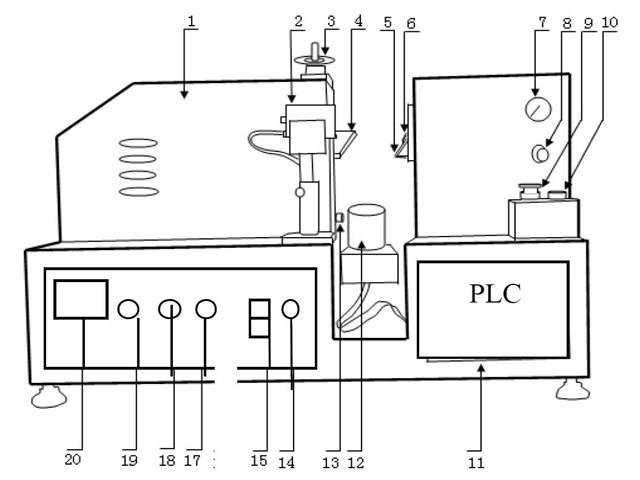

Sandarinimo mašinos išdėstymas

1. Pagrindinis korpusas
2. Jutiklis
3. Vamzdžio aukščio reguliavimas
4. Priekinė forma
5. Užpakalinė forma
6. Pjovėjas
7. Dujų slėgio matuoklis
8. Dujų slėgio reguliavimas
9. Avarinis mygtukas
10. Start mygtukas
11. PLC
12. Laikiklis
13. Formų tarpo reguliavimas
14. Maitinimo lempa
15. Maitinimo jungiklis
16. Melodija
17. OSC patikrinimas
18. Perkrovos lemputė
19. Pakrovimo matuoklis

(Pastaba: Prašau patikrinti priekinį formos varžtą, jei jis turi tvirtą užraktą, nes bijo, kai transportavimas ir varžtas yra atsilaisvinę)

Sandarinimo dalis

• Variklio paleidimas: skirtas valdyti vamzdelio laikiklio veikimą
• Tiekimo cilindro paleidimas: skirtas vamzdelio laikiklio padavimui valdyti
• Ultragarsinis cilindro paleidimas: skirtas valdyti aukštyn ir žemyn pelėsių darbą.
• Apipjaustymo cilindro paleidimas: jis skirtas pjaustytuvui valdyti
• Užpildymo cilindras: skirtas valdyti užpildo galvutės cilindro žvaigždutę arba sustabdyti, kai valdoma rankiniu būdu
• Užpildymo pradžia: skirta valdyti užpildymo žvaigždutę arba sustabdyti rankiniu būdu
• Ultragarsinis paleidimas: tai skirtas dažniui valdyti, tai tas pats, kas „18. OSC patikrinimas“
• Vamzdžio orientacija įjungta: tai skirta jutikliui išjungti/įjungti
• Laiko nustatymas: skirtas delsos laikui / suvirinimo laikui / laikymo trukmei reguliuoti
• Vėlavimo laikas: 0,80
• Suvirinimo laikas: vamzdžio skersmuo 20, laikas bus apie: 0,20, vamzdžio skersmuo 30, laikas bus apie 0,40, vamzdžio skersmuo 40, laikas bus apie 0,50, vamzdžio skersmuo 50, laikas bus apie 0,7
• Laikymo laikas: 0,35

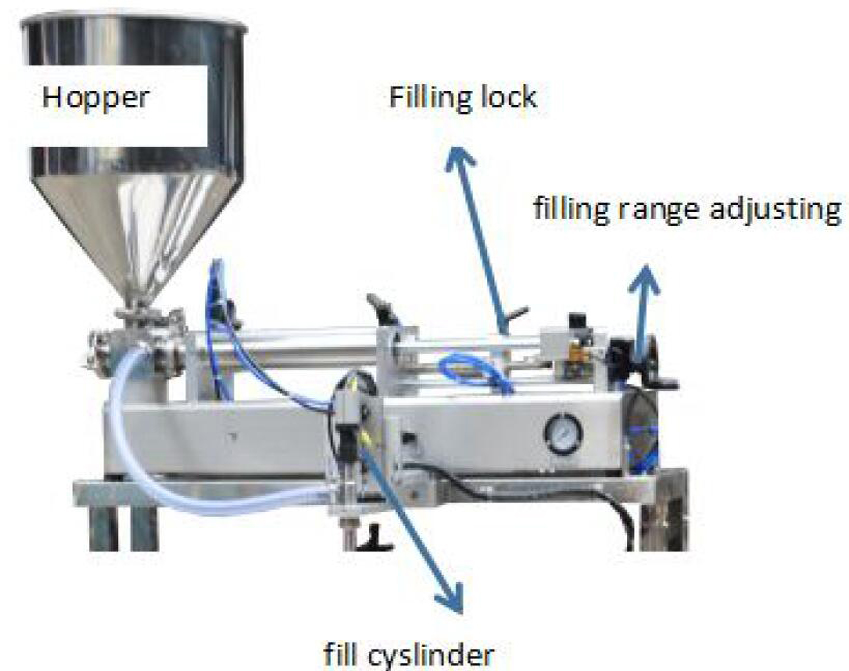

Užpildymo dalis

Veikimo procesas

1. Teisingai prijunkite maitinimą ir suslėgtą orą (rekomenduojama 0,5 MPa).
2. Paspauskite maitinimo jungiklį
3. Paspauskite „OSC tikrinimo“ mygtuką ir tuo pačiu metu nustatykite „Tune“ mygtuką. Pls, naudodami „Tune“ mygtuko varžtą, galite pasukti į kairę arba dešinę, tuo pačiu metu surasdami „Signalinės lemputės“ minimumą (jis bus maždaug žemesnis nei 1A ) fiksuotas „Dažnio reguliavimas“. (nespauskite „OSC check“ nuolat, spauskite su pertraukomis)
4. Uždėkite vamzdelį ant laikiklio.
5. Paspauskite „Ultragarsinis cilindro paleidimas“, priekinė ir galinė forma bus uždarytos. nustatykite „Formų tarpo reguliavimas“, leiskite dviem formoms tiesiog liestis ir jokio tarpo. Paspauskite „Pjaustuvo valdiklis“ ir patvirtinkite, kad pjaustytuvas veiks sklandžiai. (reguliuojant reikia uždėti plastikinį vamzdelį ant vamzdelio laikiklio)
6. Nustatykite priekinę formą ir galinę formą bei pjaustytuvą į pradinę padėtį.
7. Uždėkite vamzdelį ant „laikiklio“ ir paspauskite „Padavimo cilindro paleidimas“, vamzdelis bėgs tarp dviejų formų. Jei reikia, sureguliuokite laikiklio aukštį. (siūlome, kad vamzdis būtų 2–3 mm aukštesnis už užpakalinę formą)
8. Grąžinkite vamzdelį į pradinę padėtį.
9. Nustatykite automatinę būseną, įjunkite jutiklį, jei vamzdyje yra spalvos kodas, kitaip jį išjunkite.
10. Paspauskite 'Auto', aparatas veiks automatiškai.

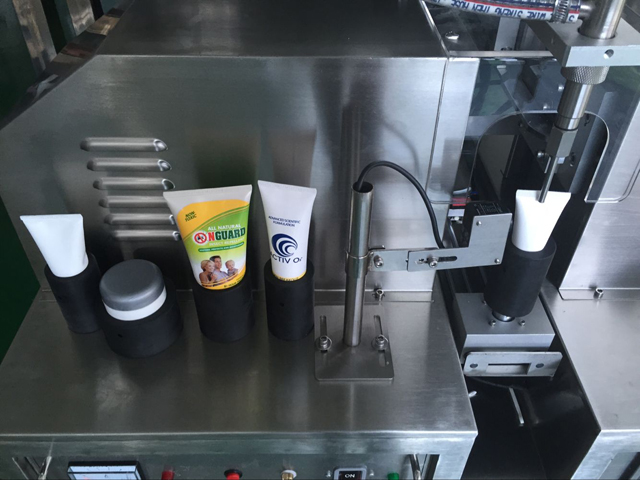

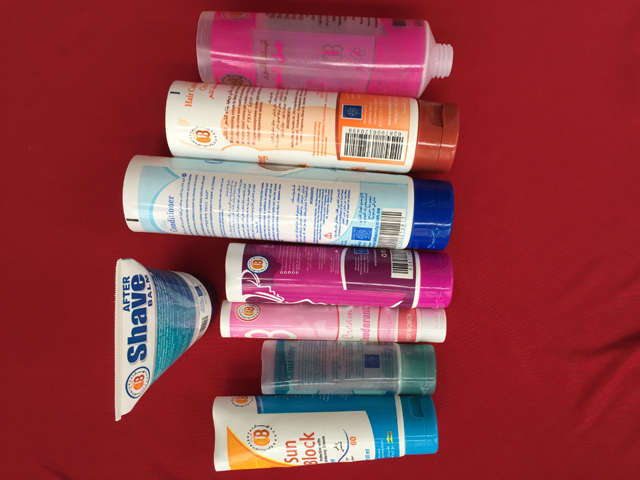

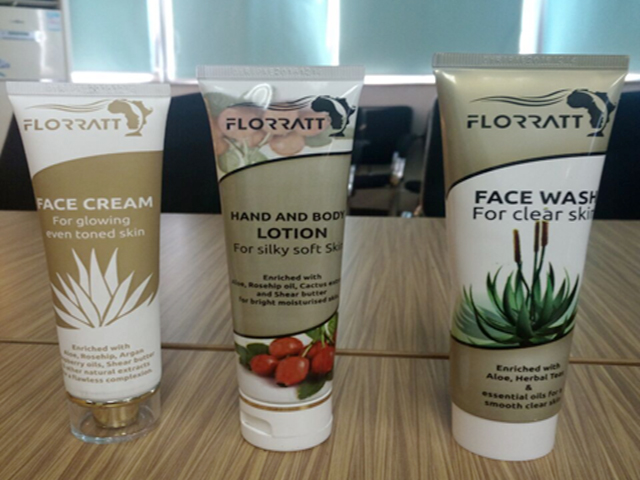

Mėginiai

Nesėkmė ir gydymas
