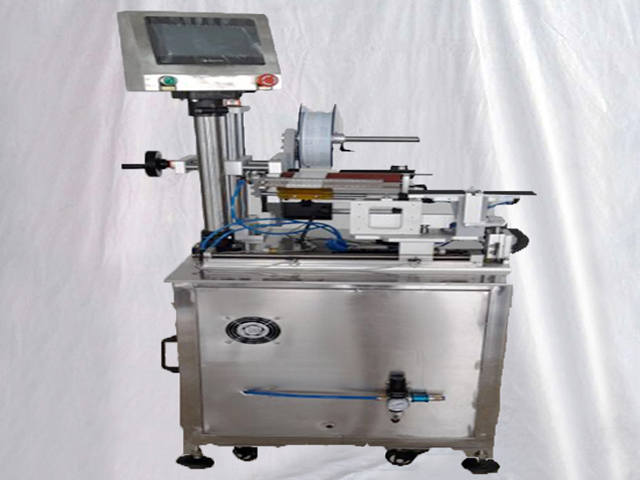

Pusiau automatinis maitinimo laido laido lipdukų vėliavėlių ženklinimo aparatas

Modelis: VK-T807
Ženklinimo tikslumas: ±1 mm (neįskaitant produkto etiketės nuokrypio)
Ženklinimo greitis: 20-40 vnt/minite (iki gaminio dydžio)
Taikomas gaminio dydis: 20≤ilgis≤300mm, 20≤plotis≤200mm
Taikomas etiketės dydis: 20≤ilgis≤150mm, 20≤plotis≤150mm

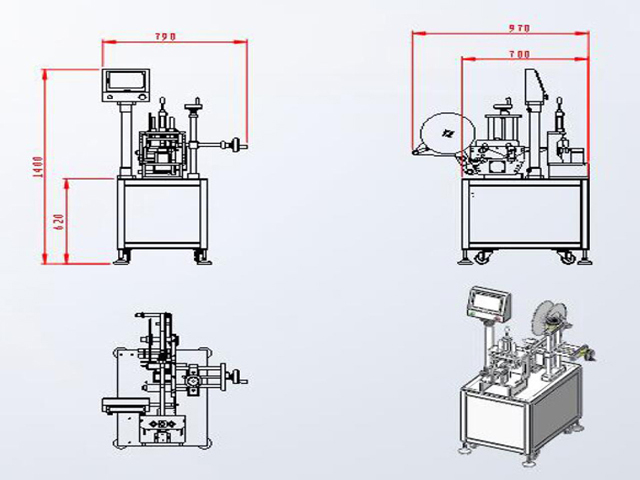

Mašinos dydis: 970*790*1440mm
Oro slėgis: 0,6 MPa
Galia: 220V, 50/60HZ/140W
Svoris: 99KG

Rankinė apvalaus paviršiaus vielos ženklinimo mašina pasiekia pusiau automatinį lipnios etiketės arba lipnios plėvelės žymėjimą ant vielinio vandens vamzdžio, atsuktuvo ir kt.

Kaip mašina veikia:

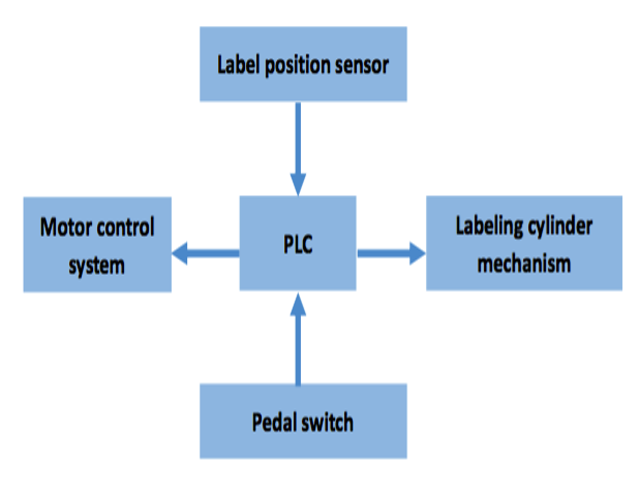

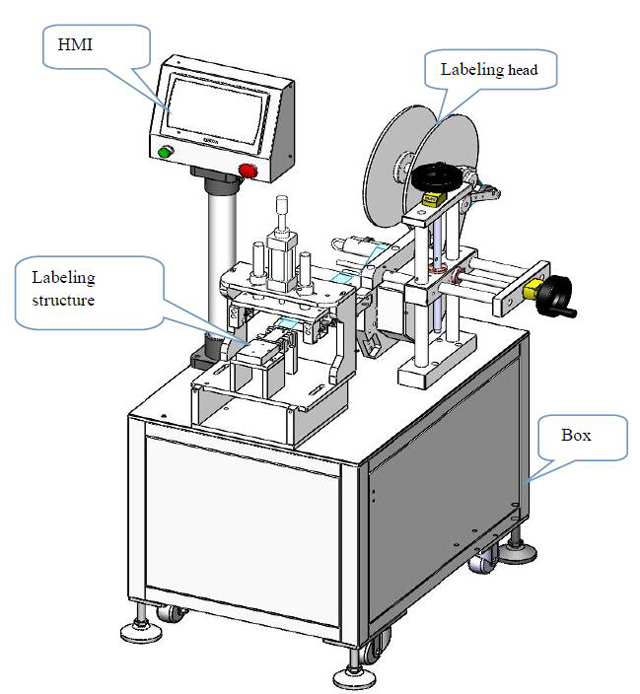

Ženklinimo aparatas yra pagrįstas PLC kaip branduoliu, priimančiu signalus ir kontroliuojančiu visų sistemų darbą. Paspaudus pedalo jungiklį, signalas bus siunčiamas į PLC ir apdorojamas pagal programų rinkinį.

Tada užbaikite etiketės nuėmimo ir etiketės padavimo procesus, paleisdami žingsninio variklio valdymo sistemą. Tuo pačiu metu etiketės padėties jutiklis (taip pat žinomas kaip elektrinė akis) visada atkreips dėmesį į atstumą iki etiketės.

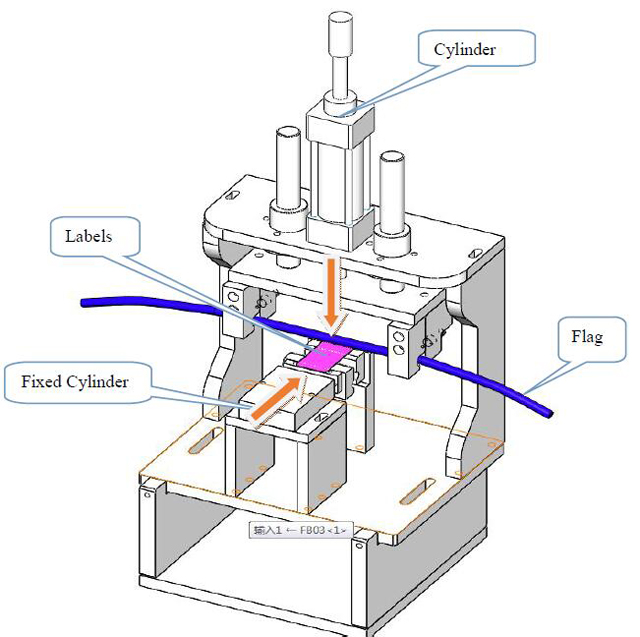

Kai etiketė praeina, jutiklis nedelsdamas nusiųs signalą į PLC. Tada PLC, pagal programų rinkinį, siunčia signalą žingsninio variklio valdymo sistemai, kad ji sustotų ir paleidžiama ženklinimo sistemoje, kad užbaigtų ženklinimo procesą.

Darbo principas

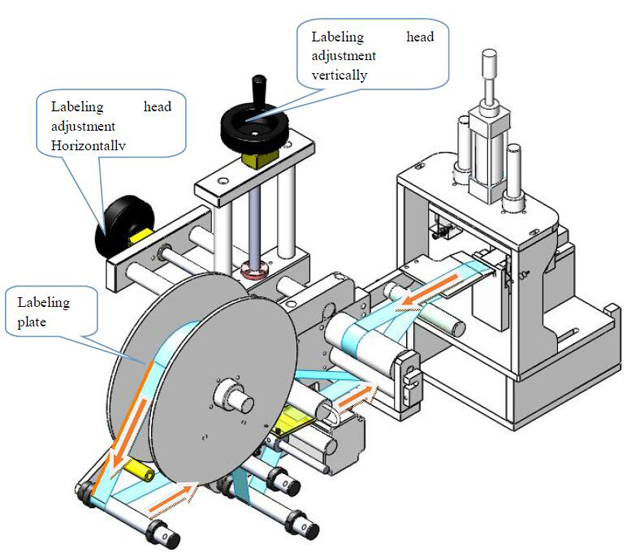

Perdavimo sistema:

Žingsninis variklis suteikia galią nuplėšti etiketes per sinchroninį diržą, varantį traukos mechanizmą ir medžiagos priėmimo mechanizmą, kad būtų pašalintos etiketės ir perdirbtas Glassine pagrindo lapas.

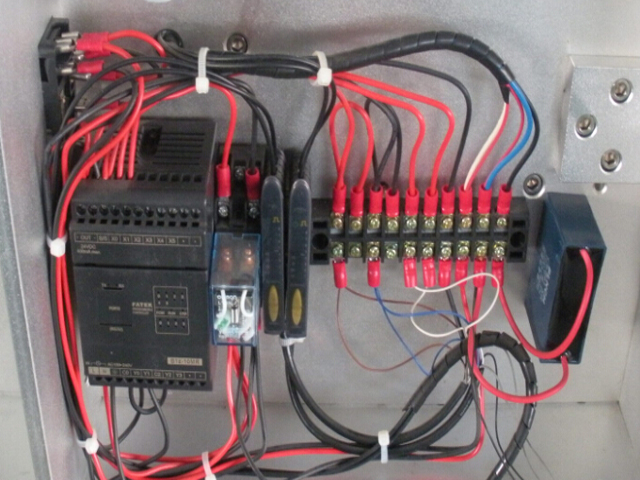

Valdymo sistema:

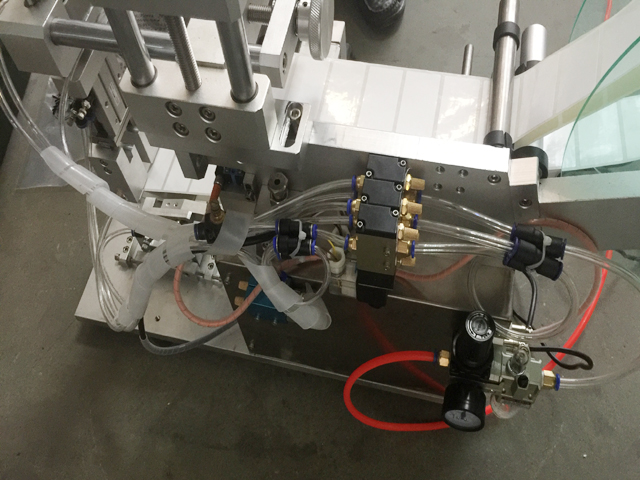

Ši mašina valdoma naudojant elektrą ir dujas. Signalas iš elektrinės akies (SICK jutiklio) ir pedalo jungiklio bus perduotas apdoroti PLC, kad būtų atlikti visi etikečių nuėmimo, ženklinimo ir skaičiavimo procesai.

Vielos ženklinimo mašinos pritaikymas:

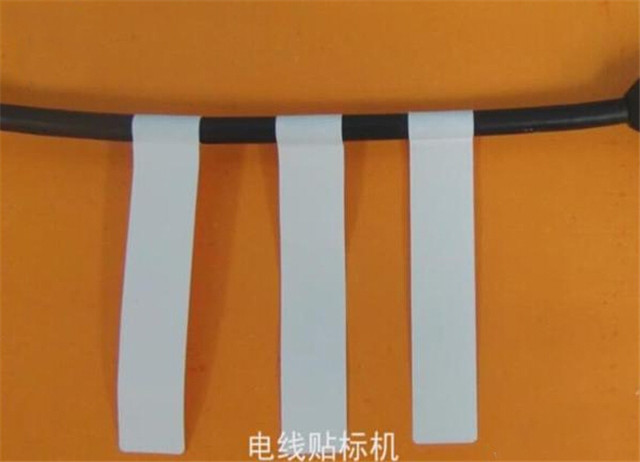

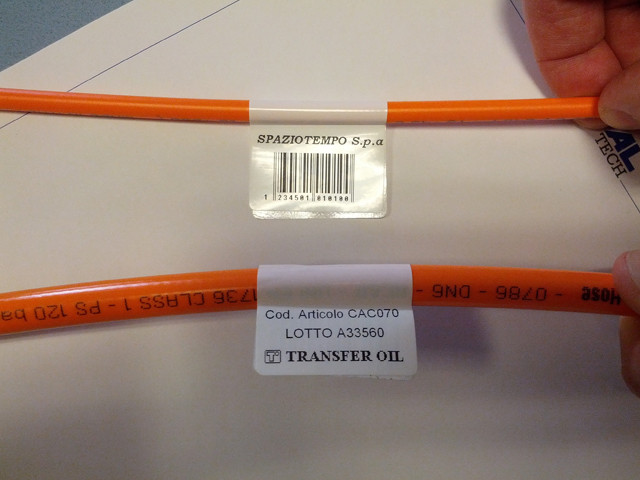

Taikomas produktas: Ilgi apvalūs gaminiai, kurių paviršius turi būti paženklintas popierine etikete arba plėvele;

Taikomos pramonės šakos: Plačiai naudojamas elektros, medicinos, plastiko, pramonės ir kt.

Techninės vielos ženklinimo mašinos charakteristikos:

Maža konstrukcija užima mažiau vietos, ją lengva perkelti ir pakrauti.

Geras ženklinimo tikslumas ir stabilumas; Tvarkingas, nesiglamžęs, be burbuliukų.

Jį lengva naudoti ir reguliuoti. Nauji darbuotojai gali lengvai jį naudoti arba pritaikyti po paprasto mokymo.

Stabilus veikimas.

Techniniai duomenys:

Modelis	VK-T807
Ženklinimo tikslumas	±1 mm (neįtraukite produkto etiketės nuokrypio)
Ženklinimo greitis	20-40 vnt/minite (iki gaminio dydžio)
Taikomas gaminio dydis	20≤ilgis≤300mm, 20≤plotis≤200mm
Taikomas etiketės dydis	20≤ilgis≤150mm, 20≤plotis≤150mm
Mašinos dydis	9707901440mm
Oro slėgis	0,6 MPa
Galia	220V, 50/60HZ/140W
Svoris	99

Konfigūracija:

Sr	Prekė	Prekės ženklas	Kiekis	Vienetas	Pažymėti
1	Žingsnis variklis	Jankonas	1	PC
2	Solenoidas	SMC	4	PC
3	Jutiklis (U tipo pluoštas)	Keyence	4	PC
4	PLC	Panasonic	1	PC

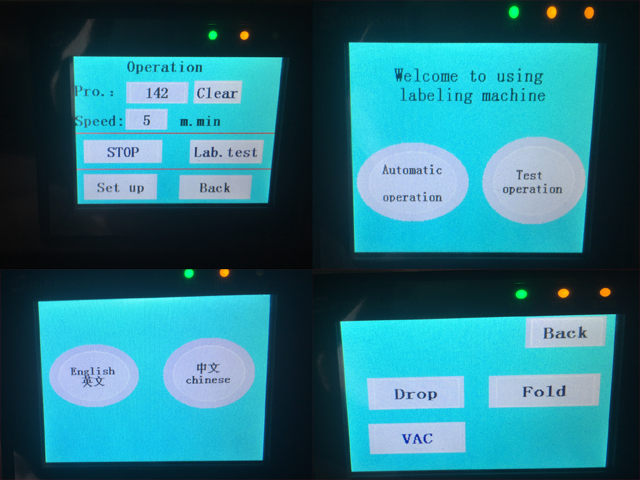

5	Jutiklinis ekranas	WenView	1	PC
6	Cilindras	SMC	4	PC
7	Vakuuminis generatorius	SMC	2	PC
8	Maitinimo jungiklis	SMC	1	PC
9	Nuotraukų jungiklis	Keyence	3	PC
10	Mašinos spintelė su SS304, konstrukciniai komponentai naudoja oksiduotą aliuminį, chromuotus strypus ir SS304
