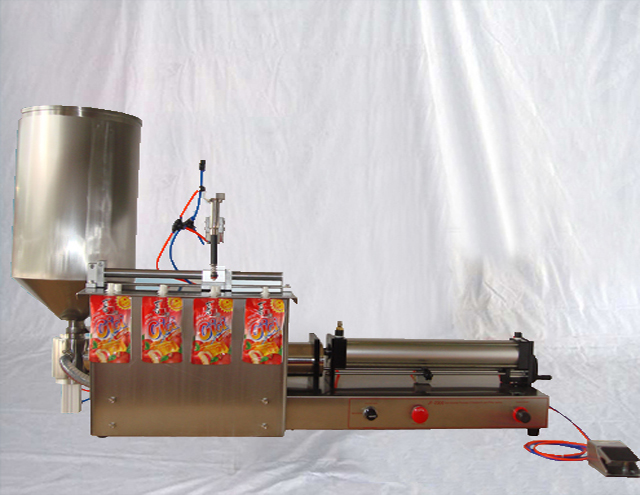

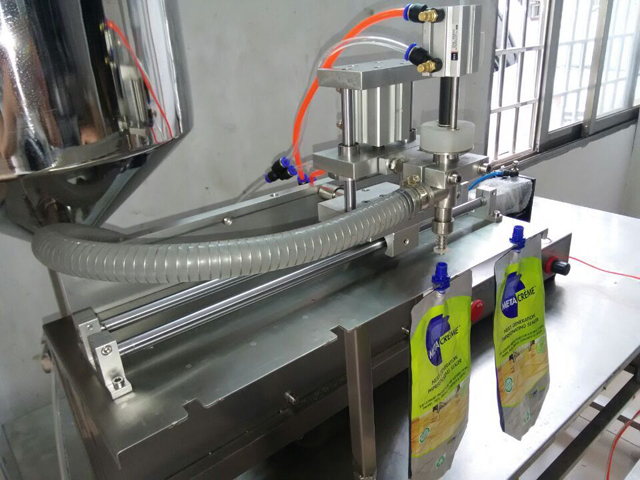

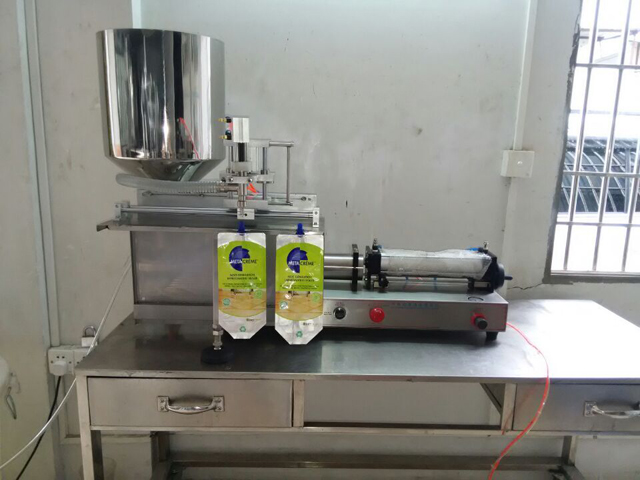

Pusiau automatinė pneumatinio snapelio maišelio iš anksto pagamintų maišelių pildymo mašina

• Modelis: VK-SPF
• Įtampa: 220/110V 50/60Hz
• Galia: 27W
• Vardinis slėgis: 0,4-0 ,6 Mpa
• Pildymo greitis: 20-35 buteliai/min/galva
• Užpildymo tikslumas: ≦ ± 1 %
• Užpildymo diapazonas: 100-1000ml
• Išmatavimai: 160 cm * 44 cm * 37 cm
• Grynasis svoris: 50 kg;
• Bendras svoris: 65 kg

Ši pusiau automatinė stūmoklinio tipo pildymo mašina, pagrįsta panašių užsienio gaminių nuoroda, yra naujo dizaino, pridedant papildomų funkcijų. tai palengvina darbą ir yra patogus eksploatacijai, tikslumo klaida, užpildymo tūrio reguliavimas, mašinos valymas ir priežiūra.

Šios pneumatinės užpildymo mašinos konstrukcijoje naudojami pneumatiniai komponentai, o ne elektrinė valdymo grandinė, todėl ji tinkama naudoti aplinkoje, kurioje yra atsparūs sprogimui.

Mašinos modelio pasirinkimas

Renkantis mašinos modelį atsižvelgiama į didžiausio užpildymo tūrio reikalavimus.

Pagrindinis parametras

• Modelis: VK-SPF
• Įtampa: 220/110V 50/60Hz
• Galia: 27W
• Vardinis slėgis: 0,4-0 ,6 Mpa
• Pildymo greitis: 20-35 buteliai/min/galva
• Užpildymo tikslumas: ≦ ± 1 %
• Užpildymo diapazonas: 100-1000ml
• Išmatavimai: 160 cm * 44 cm * 37 cm
• Grynasis svoris: 50 kg;
• Bendras svoris: 65 kg

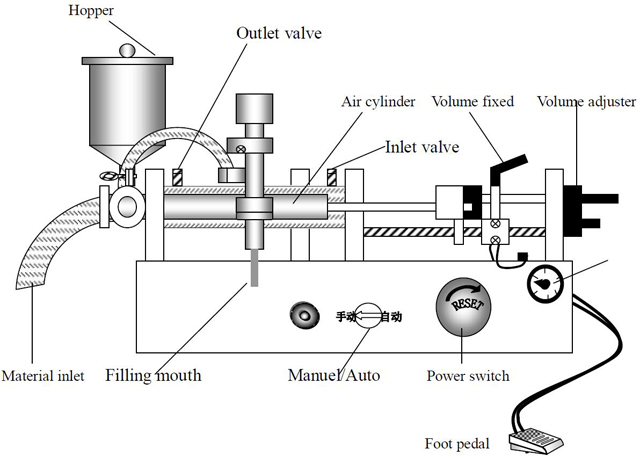

Mašinos veikimo principas

Stumdamas ir traukdamas oro cilindrą, jis varo cilindro stūmoklį ir atlieka slenkamąjį judesį, todėl medžiagos cilindras sukuria neigiamą slėgį.

Kai cilindras stumiamas į priekį, jis traukia stūmoklį į galą, o medžiagos cilindro viduje neigiamas slėgis absorbuoja medžiagą į įleidimo vamzdį iš medžiagos bunkerio.

Cilindrui atsitraukus, stūmokliui stumiant į priekį, medžiaga iš vamzdžio susigers į užpildymo angą, tada prisipildo iki tuščių butelių. (užpildymo galvutė atsidaro ir užsidaro automatiškai, kai medžiaga įsigeria ir išeina)

Šis stūmoklinio tipo pildymo aparatas yra vienas, paprastas mechaninis veiksmas kiekvienam užpildymui, todėl jis pasižymi dideliu užpildymo tikslumu ir stabilumu standartiniam konteineriui.

Pusiau automatinio pneumatinio užpildymo mašinos savybės

• Mašina valdymui naudoja suslėgtą orą, pasižymi dideliu saugumu, ypač tinka naudoti laikantis sprogimui atsparių reikalavimų.
• Jis nesukurs statinės elektros ir kanapių elektros reiškinio; mašinai nereikia jungti įžeminimo laido.
• Dėl pneumatinio valdymo ir fiksuoto pripildymo tūrio pripildymo tūris yra būdingas labai tiksliai, kurį galima valdyti 0,3%. (tai priklauso nuo didžiausio užpildymo tūrio)
• Avarinio stabdymo atveju tereikia išjungti pneumatinį jungiklį, stūmoklis bus automatiškai patrauktas atgal į pradinę padėtį ir mašina nustos pildyti.

Patikrinimo ir veikimo seka prieš paleidžiant mašiną

Prieš paleisdami mašiną patikrinkite, kad išvengtumėte mechaninio gedimo ar sužalojimo.

Patikrinimas ir veikimas:

1. Tvirtinimo rankena priekyje ir gale, ar ji tvirtai prispaudžiama?
2. Trijų gnybtų įleidimo ir išleidimo angos gnybtas, fiksuotas ar ne?
3. Ar pripildymo galvutė ir jos horizontali, vertikali svirtis yra prispausta?
4. Prijunkite prie oro kompresoriaus mašinos, slėgis yra mažesnis nei 8㎏/c㎡, slėgio reguliavimas yra apie 4-5 ㎏/c㎡.
5. Įjunkite oro tiekimo jungiklį.

(Pastaba: griežtai draudžiama ilgai dirbti be užpildo)

Užpildymo tūrio reguliavimas

Pripildymo tūrio reguliavimas priklauso nuo užpildo medžiagų, skysčio (ml) arba svorio (g), nes skiriasi medžiagų proporcijos, skiriasi ir matavimo duomenys. Taigi, norėdami tiksliai nustatyti reikiamą užpildymo tūrį, sureguliuokite tūrio reguliatorių.

Informacija apie operaciją:

1. Bendras reguliavimas: Norėdami patenkinti pripildymo kiekį, sureguliuokite reguliavimo varžtą dujų jungiklį, perkelkite padėtį į kairę arba dešinę.
2. Naudodami matavimo taurelę arba elektronines svarstykles, kad patikrintumėte, ar užpildymo tūris yra tikslus (pastaba: cilindro viduje absorbuota užpildymo medžiaga turi būti pilna)
3. Jei yra užpildymo klaida, sureguliuokite tūrio reguliatorių, pastumkite jį į priekį, kad sumažintumėte pildymo tūrį, o atgal, jei tūris padidės.
4. Norint pasiekti reikiamą užpildymo tūrį ir tikslumą, pakartotinai reguliuokite, kol užpildymo tūris bus standartinis.

Užpildymo greičio reguliavimas

Pripildymo greitį lemia šie šeši veiksniai:

1. Užpildo medžiagų sugerties greitis priklauso nuo medžiagos klampumo ir sugeriamojo vamzdžio ilgio.
2. Užpildymo greitis priklauso nuo užpildymo galvutės skersmens, kuo didesnis skersmuo, tuo greitesnis užpildymo greitis.
3. Užpildymo medžiagų putojimo laipsnis, jei putojimo laipsnis didesnis, užpildymo greitis turėtų būti sulėtintas.
4. Pildymo tūris, didesnis užpildymo tūris lėčiau.
5. Užpildymo tūrio tikslumas, didelis tikslumas ir užpildymo greitis turi būti reguliuojami lėtai.
6. Oro slėgio reguliatorius.

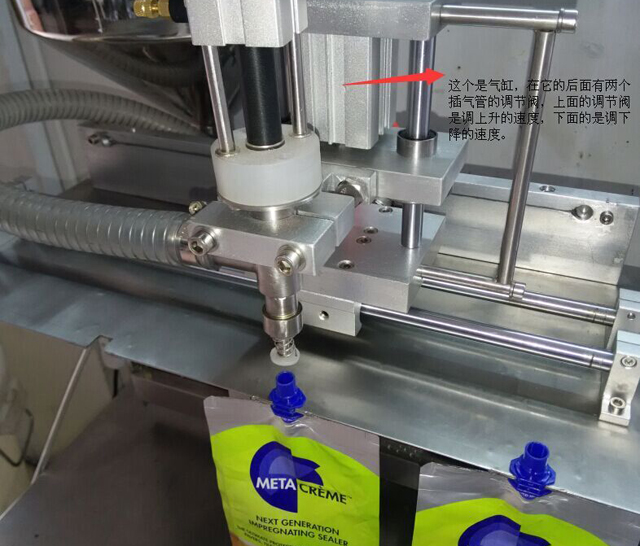

Vožtuvo reguliavimo operacija:

1. Atsukite greičio reguliavimo vožtuvo veržlę
2. Pasukite priekinio vožtuvo rankenėlę pagal laikrodžio rodyklę, sulėtės cilindro judėjimo į priekį greitis, taip pat sulėtės medžiagų įsisavinimo greitis.
3. Pasukite priekinio vožtuvo rankenėlę sukdami prieš laikrodžio rodyklę, cilindro greitis juda į priekį vis greičiau, taip pat medžiagų įsisavinimo greitis.
4. Pasukite galinio vožtuvo rankenėlę pagal laikrodžio rodyklę, sulėtės cilindro judėjimo į priekį greitis, taip pat sulėtės medžiagų įsisavinimo greitis.
5. Pasukite galinio vožtuvo rankenėlę sukdami prieš laikrodžio rodyklę, cilindro sukimosi greitis didėja, taip pat medžiagų įsisavinimo greitis.

Užpildymo tikslumo reguliavimas

Priežastis, kodėl mašina turi užpildymo klaidą, yra ta, kad ji turi tiek daug įtakos turinčių veiksnių, tokių kaip užpildymo tūris, užpildymo greitis ir vožtuvo jungiklio greitis. Vožtuvo jungiklio greitį įtakoja užpildo medžiagų klampumas, didesnis klampumas ir lėtesnis greitis. Reguliavimas yra paprastas reguliuojant pagrindinio vožtuvo spyruoklės slėgį, o greitis bus greitinamas vis didesniu slėgiu.

Spyruoklės slėgio reguliavimas matavimui ir užpildymui priklauso nuo operatoriaus personalo patirties.

Mašinų valymas ir priežiūra

Prieš valydami pildymo mašiną, ji turi išvalyti mašinos viduje esančias medžiagas, o tada į medžiagų bunkerį įpilti minkšto valymo skysčio; Rekomenduojama naudoti šiltą vandenį ir, jei reikia, galima pasirinkti muiluotą vandenį, alkoholį ar kitą valymo skystį. Valydami įsitikinkite, kad nėra nuotėkio iš užpildymo dalių poveržlių. Įjunkite mašiną, leiskite mašinai užpildyti cirkuliaciniu būdu, kol bus baigtas valymas. Valymo dalys apima cilindro stūmoklį, stūmoklio galvutę, poveržles, vienpusį vožtuvą, užpildymo galvutę ir medžiagų bunkerį ir tt Jei yra pažeista viena iš visų sandarinimo poveržlių, ją reikia pakeisti.

Įspėjimas

Prieš valydami įsitikinkite, kad suslėgtas oras išjungtas.

Draudžiama valymui naudoti organinius tirpiklius, tokius kaip benzinas, benzenas, etilenas, natrio hipochloritas ir kt.

Baigę valymo darbus, palaukite ir įsitikinkite, kad visos valymo dalys yra sausos, jungtyse ir vamzdžiuose nėra vandens ir pašalinių daiktų, tada įdiekite mašiną.

Įprastų problemų sprendimai

Taikoma užpildo medžiagos apimtis

• Vandens medaus jogurtas
• Vaisių sulčių vonios rasos pavarų alyva
• Skystas kavos rašalo akių šešėlių skystis
• Arbatos šampūno klijai
• Maisto / pigmento rankų dezinfekavimo priemonė Šaltas kremas
• Pieno kremo skystas muilas
• Sirupas maistinis aliejus
