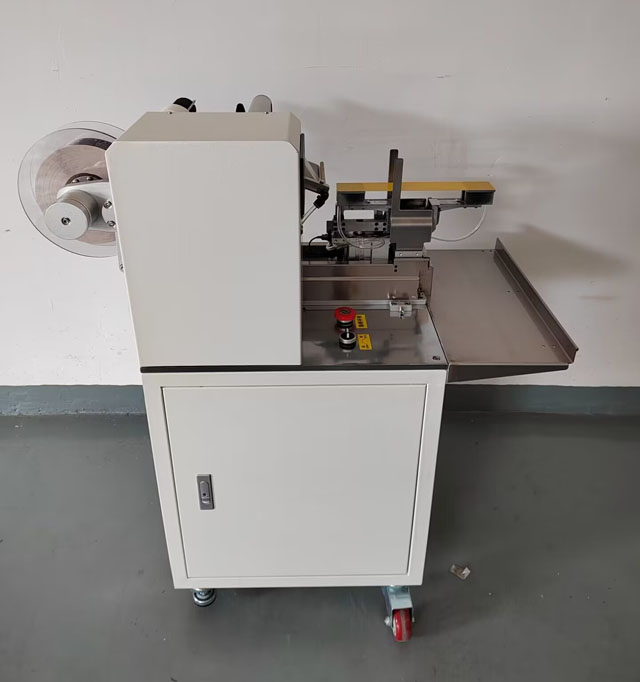

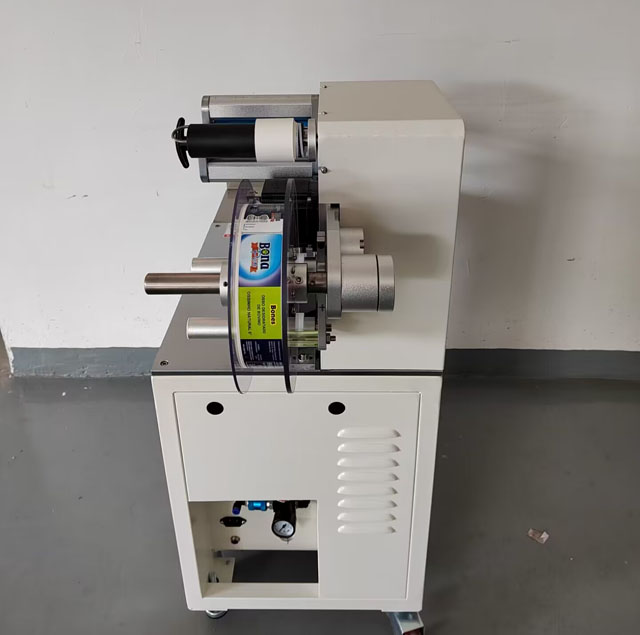

Pusiau automatinis vėliavėlės aplikatorius, skirtas šunų kaulų ėdalo pakavimui

• Ši mašina naudojama vielos diržų ir apvalių strypų, taip pat šunų kaulų, naminių gyvūnėlių produktų vamzdžių ir kt.
• Taikomi etiketės parametrai: vidinis etiketės ritės skersmuo 76mm, išorinis skersmuo Max 240mm; (Kitas specifikacijas reikia pritaikyti),
• Etikečių medžiaga: PVC, PET, audinys, popierius ir kt.;
• Etiketės specifikacija: pagal konkrečią mašiną.
• Ženklinimo tikslumas: ± ≤ 0,2mm;
• Našumas: 1500 Vnt/H;
• Oro slėgis:0,4-0,6Mpa Oro sąnaudos 0,15m3/min
• Maitinimas 220V/50-60HZ/vienfazis (galima pritaikyti JAV standartą)
• Bendras matmuo: 630 * 740 * 1040 mm (I * P * A);
• Mašinos svoris: apie 86KG;

Pusiau automatinis vėliavėlių lankstymo ženklinimo aparatas („Vėliava“ yra pramonės vartojamas terminas, skirtas apibūdinti dėmesį patraukiančiam etiketės signalui, kuris įspėja vartotojus atidžiai perskaityti etiketę dėl naujos svarbios informacijos).

Vėliavos etiketė yra idealus sprendimas gaminiams identifikuoti ir atskirti juos vienas nuo kito. Jei turite daug panašių gaminių, kurie atrodo panašiai, vėliavos etiketė gali pasiūlyti jums būdą juos geriau identifikuoti. Pavyzdžiui, kompiuterių kabeliai dažnai naudoja tokio tipo etiketes. Tačiau vėliavos etiketė taip pat paplitusi papuošaluose. Čia parduotuvės atskirus žiedus, apyrankes ir karolius žymi vėliavėle.

Naudodami vėliavėlės etiketę galite paprastai, bet efektyviai nustatyti gaminio paskirtį (HDMI kabelio VGA). Pavadinimo vėliavėlės etiketė kilusi iš „vėliavos elemento“, kuris sukuriamas dėl etiketės taikymo. Vėliavos etiketės gaminamos ant tvirtos medžiagos ir dedamos aplink tam tikrą gaminį.

Be produktų tvarkymo, vėliavos etiketė taip pat suteikia gaminiui daugiau vizualinio patrauklumo. Taip išsiskirsite iš konkurentų ir turėsite daugiau vietos informacijai apie produktą.

Naudokite vėliavėlių etiketes tiek funkciniais, tiek komerciniais tikslais.

Visų pirma labai dėkojame, kad pasirinkote mūsų gaminį – pusiau automatinę vėliavėlių lankstymo ženklinimo mašiną. Kad galėtumėte visiškai naudotis šio gaminio funkcijomis ir užtikrinti savo saugumą bei interesus, prieš montuodami atidžiai perskaitykite šį vadovą.

Pusiau automatinio lipduko etiketės naudojimo saugos priemonės:

• Prieš įjungdami, patikrinkite maitinimo įtampą (AC220V), oro slėgį 4-6 kg, o išorinis maitinimo šaltinis turi būti patikimai įžemintas.
• Neužblokuokite korpuso aušinimo angos.
• Neprofesionaliems technikai atidaryti bylą draudžiama.
• Griežtai draudžiama liesti veikimo diapazoną, kai įranga veikia.
• Įrangos gedimo atveju pirmiausia išjunkite maitinimo jungiklį, o techninė priežiūra yra griežtai draudžiama.

Pusiau automatinio vėliavos tipo ženklinimo mašinos našumas ir parametrai:

• Ši mašina naudojama vielos diržams ir apvaliems strypams bei šunų kaulų kramtymo produktams augintiniams lankstyti ir ženklinti;
• Taikomi etiketės parametrai: vidinis etiketės ritės skersmuo 76mm, išorinis skersmuo Max240mm; (Kitas specifikacijas reikia pritaikyti),
• Etikečių medžiaga: PVC, PET, audinys, popierius ir kt.;
• Etiketės specifikacija: pagal konkrečią mašiną.
• Ženklinimo tikslumas: ± ≤ 0,2mm;
• Našumas: 1500 Vnt/H;
• Bendras matmuo: 630 * 740 * 1040 mm (I * P * A);
• Mašinos svoris: apie 86KG;
• Taikomas tipas: pagal konkretų modelį.

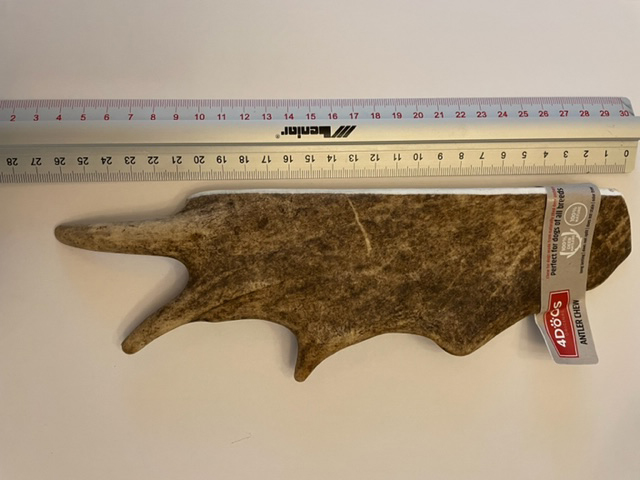

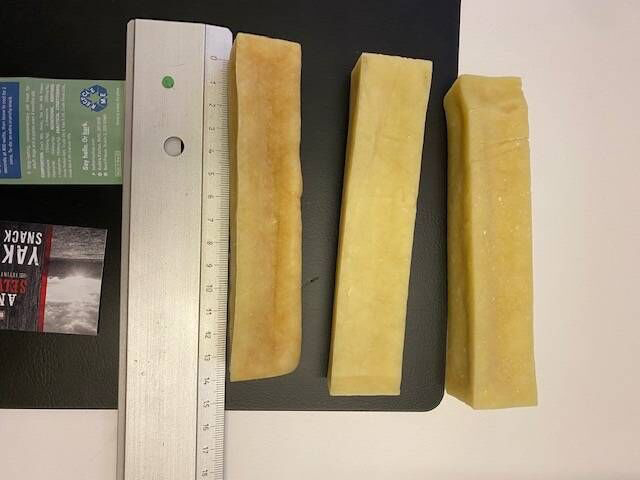

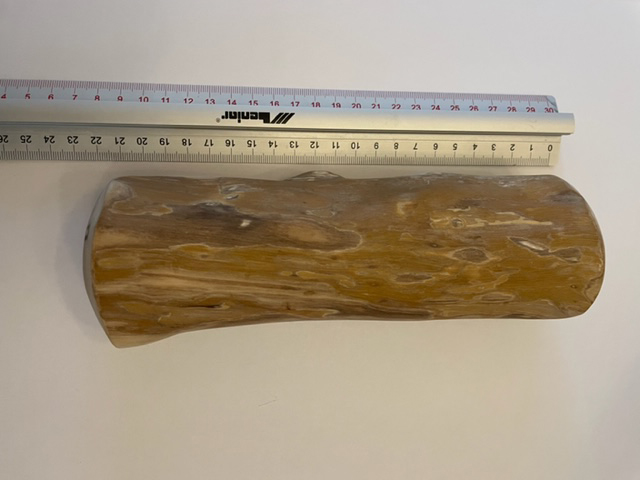

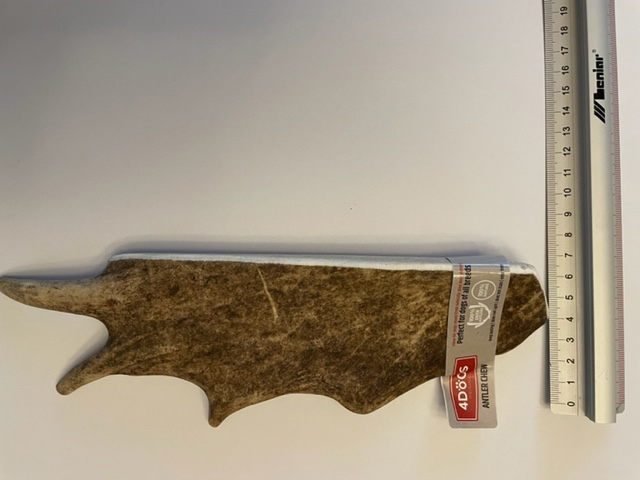

Šunų kaulų pavyzdžiai:

Pusiau automatinio ženklinimo mašinos naudojimo instrukcijos:

Montavimas:

1. Perkelkite įrangą į reikiamą montavimo padėtį.
2. Paspauskite universalų rato stabdį ir pritvirtinkite universalų ratą, kad jis būtų stabilus.

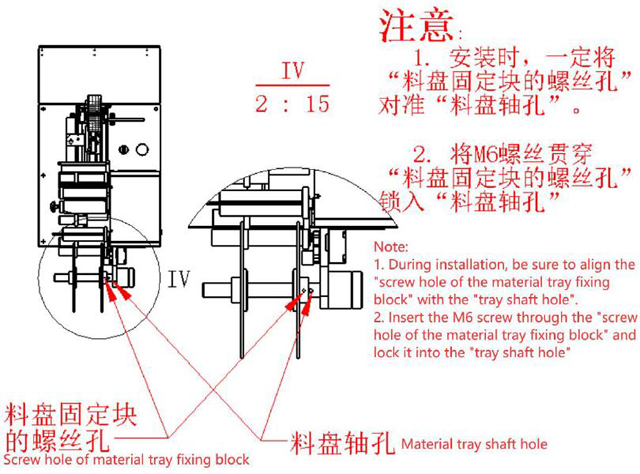

3. Etikečių pertvaros montavimas: montavimo metu būtinai sulygiuokite „dėklo tvirtinimo bloko varžtą“ su „dėklo veleno anga“ ir užfiksuokite M6 varžtą per „dėklo tvirtinimo bloko varžto angą“ į „dėklo veleno angą“. “

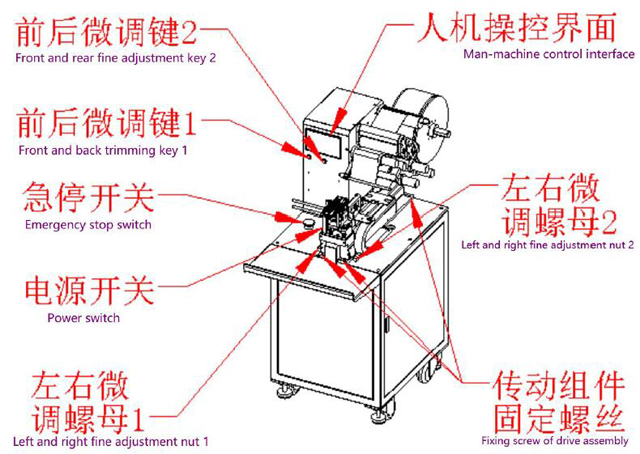

Įrangos išvaizda, svarbios dalys ir žmogaus bei mašinos valdymo sąsaja

Svarbios dalys.

Pagrindinis ekranas.

• Partijos kiekis: kai faktinė išeiga yra didesnė arba lygi suplanuotai produkcijai, įranga nustoja veikti.
• Kiekis: išvesties skaičių galima nustatyti iš naujo paspaudus mygtuką „Nustatyti nulį“.
• Ženklinimas atrakintas (ženklinimas pradėtas) / užrakintas (ženklinimas sustabdytas):
• Sustabdžius ženklinimą tam tikram laikui ("rankinio valdymo" ekrane "savaiminis užrakinimas" gali nustatyti laiką, vienetas yra "sekundės"), sistema automatiškai užsirakins (ženklinimas sustabdytas), ir paspauskite šį mygtuką, kad atrakintumėte.

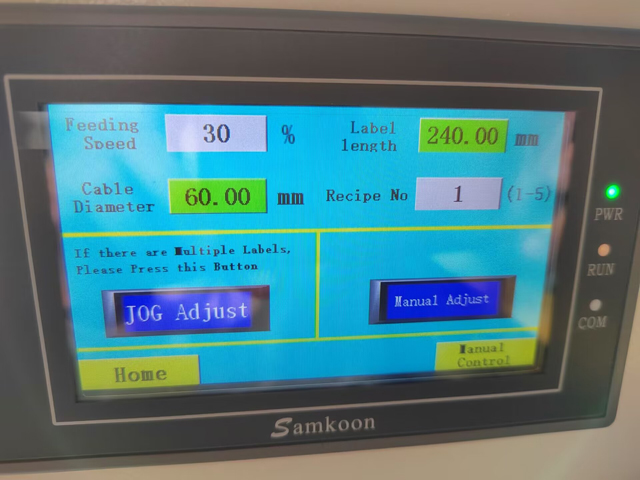

Parametrai.

• Tiekimo greitis: A. Tai reiškia etiketės nuėmimo nuo nuėmimo plokštės greitį, pakoreguotą 0–100 %.
• Etiketės ilgis: vienos etiketės ilgis, mm.
• Recepto Nr.: Galima rezervuoti penkias grupes.
• Jog: spustelėkite šį klavišą ir sistema automatiškai vieną kartą pašalins etiketę.
• Ilgai paspauskite ir pažymėkite: paspauskite ir palaikykite šį klavišą, kol pasirodys „OK“, ir etiketės ilgis bus apskaičiuojamas automatiškai vieną kartą.

Rankinis valdymas

• Etiketės gavimo delsa: laikas, per kurį reikia pristabdyti po to, kai etiketė užpildoma ir atidaroma etiketę sugerianti plokštė.
• Etikečių plokštelės greitis: indikatoriaus galvutės, gaunančios etiketę, greitis, reguliuojamas 0-100%.
• Etiketės ilgis: valdykite etiketės nulupimo nuo etiketės plokštės ilgį, mm.
• Dabartinė padėtis: etikečių perdavimo modulio stumdomas padėties atstumo rodymas realiu laiku, vienetas: mm;
• Vėlavimo žymėjimas: po to, kai laidas įjungia indukcinį jungiklį, ženklinimas bus atidėtas.
• Savaiminis užrakinimas: nustatykite, kiek laiko jis bus automatiškai užrakintas po to, kai etiketė bus sustabdyta.
• Pirmyn: paspauskite mygtuką „Pirmyn“, etikečių pavaros modulis pasislinks į priekį ir ši funkcija gali reguliuoti atstumą nuo ženklo priėmimo padėties.
• Atgal: paspauskite mygtuką „Atgal“, etikečių diskų modulis slys atgal ir ši funkcija gali reguliuoti atstumą iki pradinės etiketės padėties.
• Atstatyti: pasukite atstatymo klavišą, kad etiketės galvutė būtų grąžinta į nulį.
• Vamzdžio pūtimas: spustelėkite šį klavišą, kad išpūstumėte orą per vamzdį.
• Standartinis siurbimas: spustelėkite šį mygtuką, kad išsiurbtumėte standartinę plokštę.
• Pritvirtinimas: paspauskite mygtuką „Fit“ ir oro balionas, užspaustas tiesia tuščia plokšte, ir viršutinis bei apatinis judantys laidų pynimo išdėstymo modulio cilindrai pajudės,
• Etikečių pūtimas: spustelėkite šį klavišą, kad išsiurbtumėte etiketės plokštę pūtimui.
• Pažymėti etiketę: paspauskite ir palaikykite šį klavišą, norėdami pažymėti.
• Serijinis veiksmas / vienas veiksmas: serijinis veiksmas reiškia gamybos ciklo užbaigimą kiekvieną kartą, kai jis suaktyvinamas, o vienas veiksmas reiškia vieno veiksmo užbaigimą kiekvieną kartą, kai jis suaktyvinamas.

Veikimo būdas:

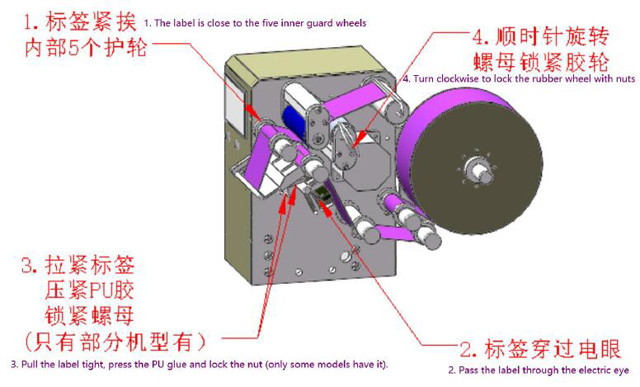

Norėdami pritvirtinti etiketę, pritvirtinkite etiketę ant etikečių nuėmimo modulio, kaip parodyta paveikslėlyje žemiau.

Pradėti

Norėdami įjungti maitinimą, pasukite maitinimo jungiklį pagal laikrodžio rodyklę. Paspauskite avarinio sustabdymo mygtuką ir pasukite jį pagal laikrodžio rodyklę, kad nustatytumėte iš naujo.

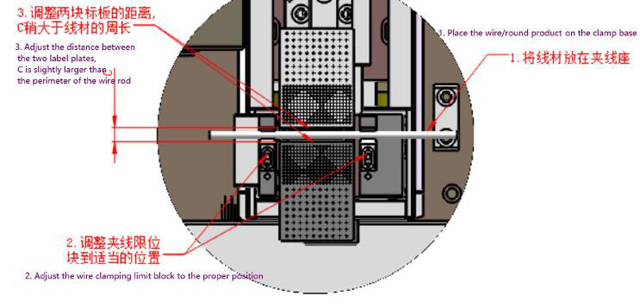

Linijos keitimas ir mašinos reguliavimas

Atsižvelgdami į laido skersmenį, sureguliuokite atstumą tarp laidų pagrindo ir plokštės, kaip parodyta paveikslėlyje žemiau

3 paveikslo pagrindo popieriaus pločio stulpelyje įveskite atitinkamai pagrindinio popieriaus plotį ir vielos skersmenį.

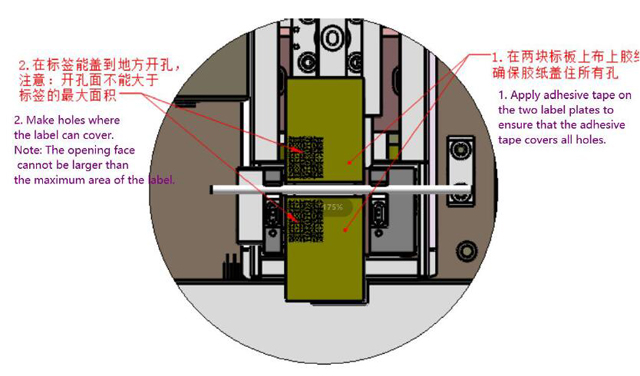

Užtepkite juostą ir padarykite skylutes

Etiketės priekis ir galas nesulygiuoti

Gamybos procese, jei etiketė nesulygiuota priekyje ir gale, galite ją tiesiogiai reguliuoti stulpelyje „Apatinio popieriaus plotis“, Taip pat galite spustelėti „priekio ir galo tikslaus reguliavimo klavišas 1“ ir „priekis ir galas gerai. 2 colių reguliavimo klavišas, kad sureguliuotumėte ir kiekvieną kartą spustelėjus pakeiskite 0,1 mm.

Etiketė kairėje ir dešinėje nesulygiuota

Jei perlenkus etiketę kairėje ir dešinėje etiketės pusės nesulygiuotos, pirmiausia atlaisvinkite keturis pavaros bloko tvirtinimo varžtus, tada sureguliuokite kairiąją ir dešiniąją smulkaus reguliavimo veržles pagal nuokrypio kryptį ir etiketės laipsnį. ir galiausiai užfiksuokite keturis pavaros bloko tvirtinimo varžtus.

Vėliavos tipo etikečių aplikatoriaus įrangos priežiūra:

• Stiprus slėgis yra griežtai draudžiamas, bet kuriuo metu laikykite švarų;
• Sutepkite ir prižiūrėkite mašiną pagal grafiką;
• Kartą per mėnesį į judančią etiketės plokštelės padėtį įpilkite tepalinės alyvos
• Reguliariai tikrinkite, ar alyvos ir vandens separatoriaus alyvos puodelyje nėra tepalinės alyvos. Jei ne, laiku papildykite.
• Kas tris mėnesius patikrinkite sinchroninio diržo susidėvėjimą visose mašinos dalyse
