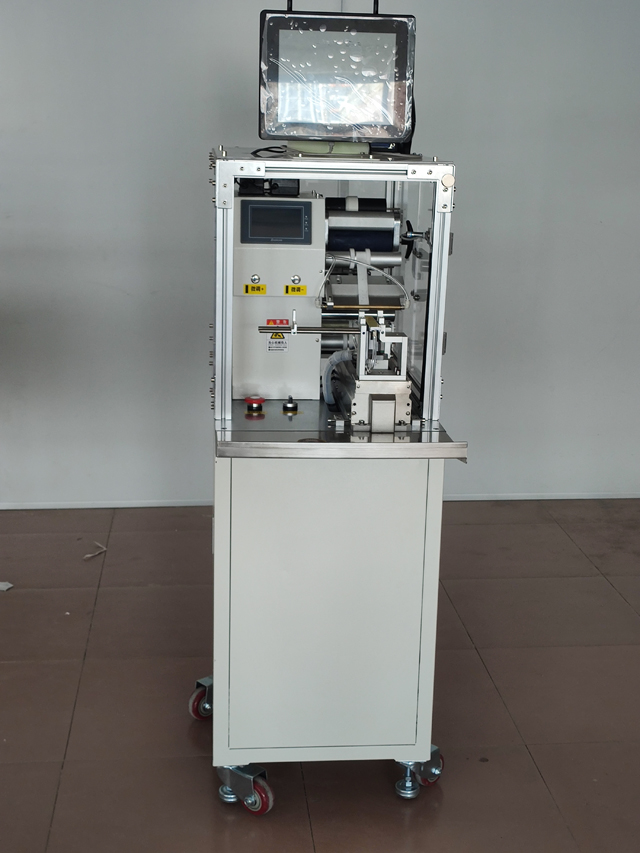

- Modelis: VK-T807
- Ženklinimo tikslumas: ±0,2 mm;
- Ženklinimo greitis: 1500-1800vnt/H
- Mažo laido skersmens tipas: Greitis 2000p vnt/h
- Taikomas gaminio dydis: pagrindinis tipas: skersmuo: 6–15 mm
- Mažo skersmens tipas: 1–5 mm
- Didelio skersmens tipas: reikia pritaikyti daugiau nei 15 mm
- Taikomas etiketės dydis: ilgis: 25–210 mm Produktai, nepatenkantys į šį diapazoną, turi būti pritaikyti. Plotis: 10–65 mm
- Bendras dydis: 850 * 650 * 1300 ilgis × plotis × aukštis, ilga etiketė padidins pločio matmenis
- Tinkamas maitinimo šaltinis: 220v/50hz;
- Bendras svoris: 128 kg.

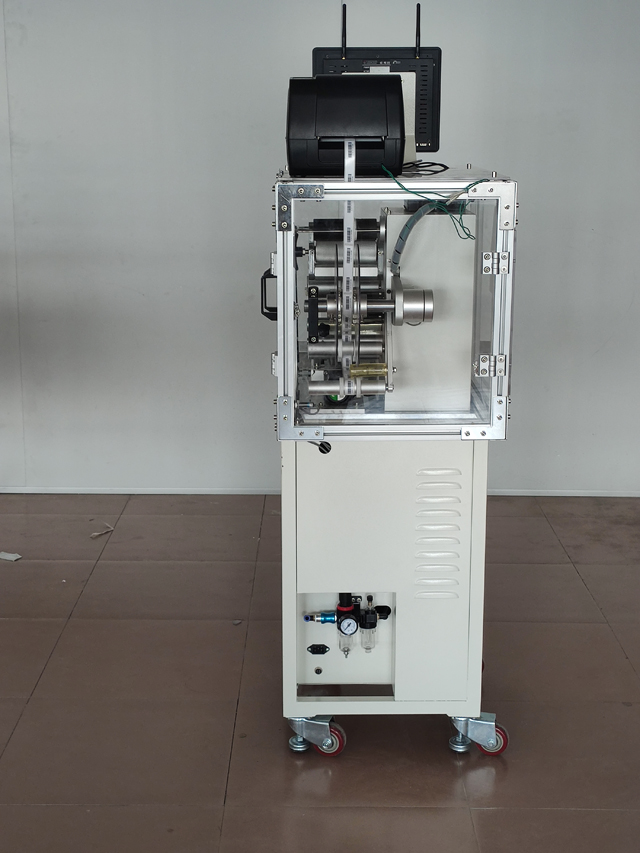

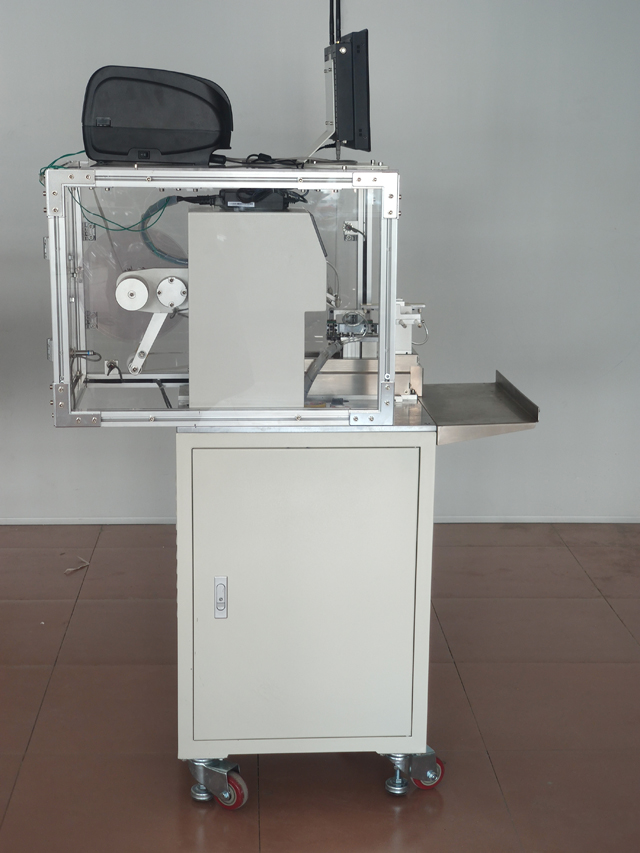

- QR kodavimo įrenginys su realaus laiko spausdintuvo dalimi
Standartinio modelio techniniai parametrai, kiti specialūs reikalavimai ir funkcijos gali būti pritaikyti.
Taikoma visų rūšių laidų ir kabelių, pvz., maitinimo linijų, kompiuterių periferinių kabelių, elektroninių jutiklių kabelių, ausinių kabelių, maitinimo linijų, šviesolaidinių linijų, kabelių linijų, vamzdžių kabelių, USB kabelių, fakso / spausdintuvų laidų, etiketėms lankstyti. ir kt.
Taikoma plataus asortimento gaminių dydžiams, lengva reguliuoti ir pakeisti skirtingus produktus.
Veikimo procesas:
Pagrindinis principas: Jutiklis aptinka pro šalį einančią prekę, grįžtamas signalas į ženklinimo valdymo sistemą, signalas apdorojamas per PLC apdorojimą, tinkamu laiku pristato etiketę į iš anksto nustatytą gaminio vietą, kai gaminys teka per dengimo mechanizmą, etiketės bus uždengtos kietai, ženklinimas veiksmas baigtas.
Procedūra: Uždėkite gaminį -> Produkto aptikimas (automatiškai) -> ženklinimas (automatiškai) -> Uždengimas (automatiškai) -> surinkite pažymėtą produktą.
Savybės
Platus pritaikymo spektras, tinkamas skirtingų specifikacijų gaminiams;
Patogus naudojimas, platus reguliavimo diapazonas, ženklinimas ant skirtingų specifikacijų gaminių.

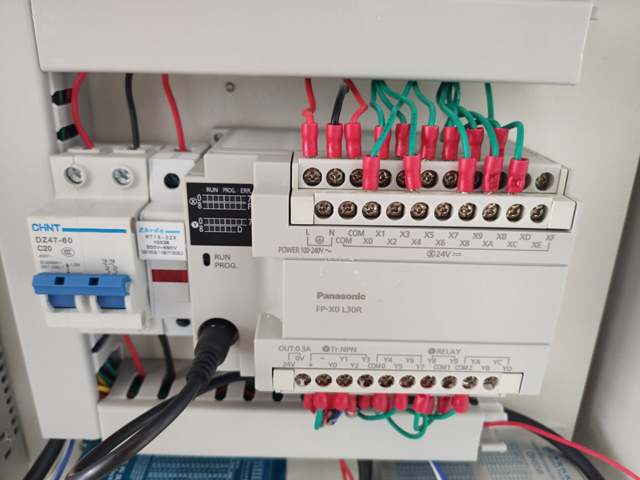

Didelio stabilumo, pažangi elektroninė valdymo sistema, kurią sudaro Panasonic PLC Germany etiketė elektrinė akis, pagalbinė įranga 7 × 24 valandų veikimas;
Taikymo sritis:
Taikoma etiketė: lipni etiketė / plėvelė, elektroninis stebėjimo kodas, brūkšninis kodas ir pan.
Naudojimas: viela ir kabelis, didelio pločio, kelių specifikacijų, didelio tikslumo sulankstomų etikečių gaminiai.
Taikoma pramonė: plačiai naudojama elektronikos, laidų, kabelių ir kitose pramonės šakose.
Taikymas: laidų ženklinimas, kompiuterių periferinių įrenginių ženklinimas, USB kabelis ir kt.
Sulankstomas įtaisas gali būti reguliuojamas, ne produktų asortimentas gali būti pritaikytas pagal klientų pavyzdžius.
Kaip valdyti ženklinimo mašiną?
Prieš naudodami patikrinkite maitinimo įtampą (ac220v), oro slėgį 4-6kgf, o išorinis maitinimo šaltinis turi būti patikimai įžemintas.
Maitinimas.
Neužblokuokite važiuoklės aušinimo angos.
Neprofesionalūs technikai griežtai draudžia atidaryti važiuoklę.
Kai įranga veikia, kūno sąlyčio diapazonas yra griežtai draudžiamas.
Kai įranga sugenda, pirmiausia reikia uždaryti maitinimo jungiklį ir griežtai draudžiama atlikti elektrinę techninę priežiūrą.
Mašina naudojama vielos diržų ir apvalaus strypo lankstymo ir ženklinimo operacijoms.

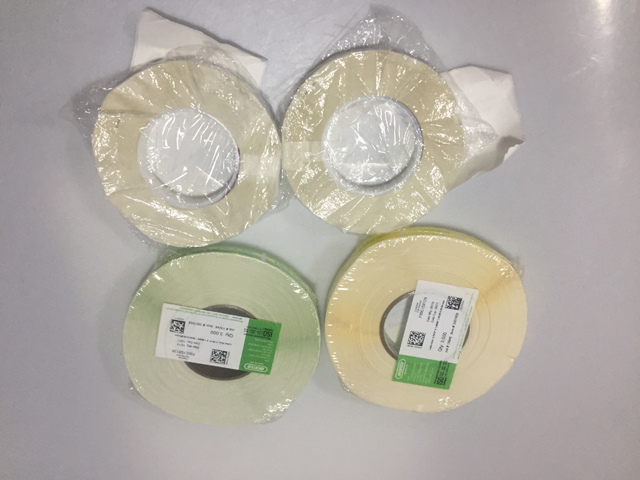

Taikomi etiketės parametrai: vidinis etiketės ritinio skersmuo 76 mm, o išorinis skersmuo maks. 240 mm; (turėtų būti nustatytos kitos specifikacijos). Etikečių medžiaga: PVC, augintinis, audinys, popierius ir pan.; etiketės specifikacija: pagal konkrečią mašiną
Ženklinimo tikslumas: = 0,2 mm;
Našumas: 1500 vnt/val.;
Išorinis dydis: 630*740*1040 mm (l*w*h);
Mašinos svoris: apie 86 kg;

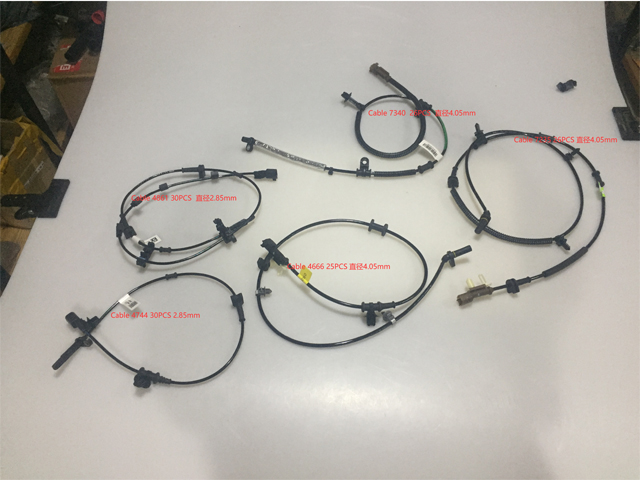

Taikomi laidai: pagal konkrečią mašiną
Operacijos aprašymas
Montavimas:
Perkelia įrenginį į reikiamą montavimo padėtį.
Sutrypė universalų rato stabdį ir pritvirtino universalų ratą, kad jis būtų lygus.

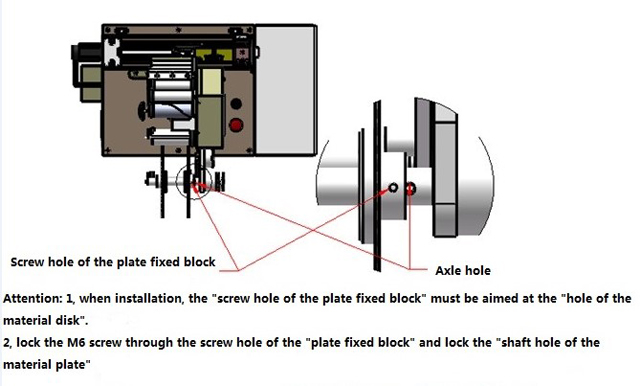

Etiketės pertvaros plokštė: montuodami turime pritvirtinti „disko tvirtinimo bloko varžtą“ prie „medžiagos veleno angos“, o varžtą m6 įsukti per medžiagos tvirtinimo bloko varžto angą ir užfiksuoti jį ašies angoje. medžiagos dėklas.

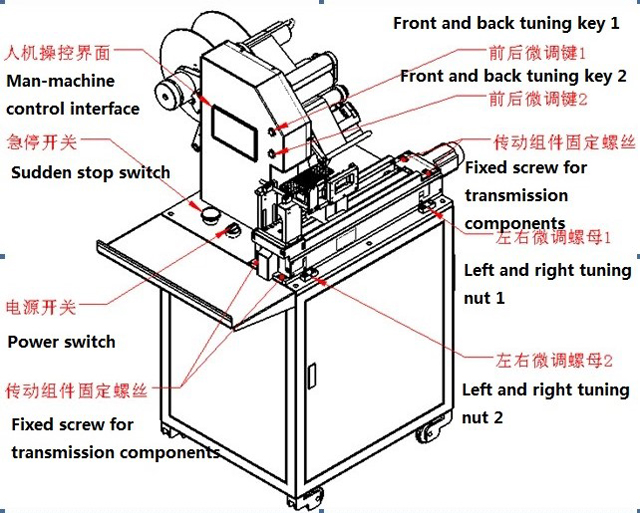

Įrangos išvaizda, svarbios dalys ir žmogaus bei mašinos valdymo sąsaja

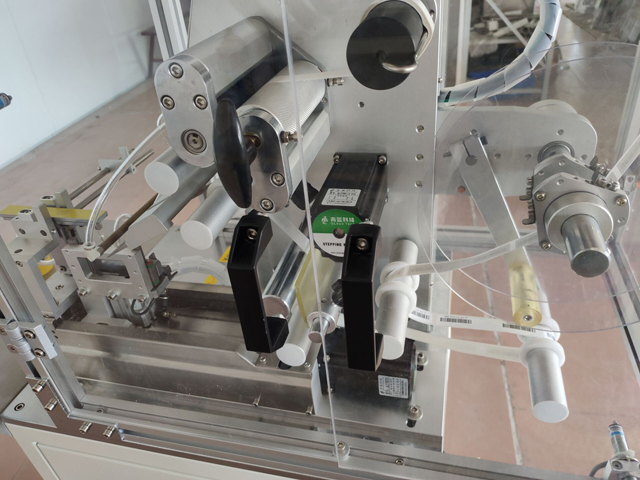

Svarbios dalys.
Pagrindinis paveikslas.

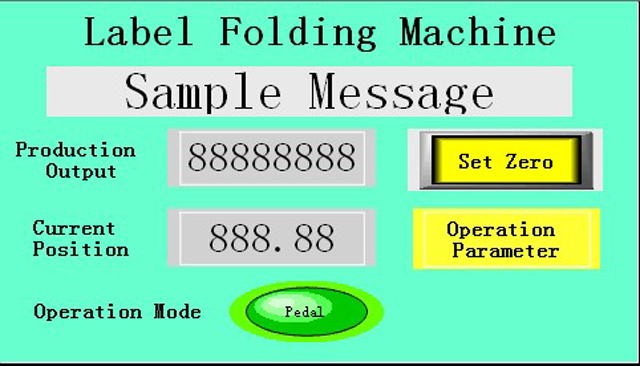

Išvestis: talpos skaičiavimas, paspauskite mygtuką "išvesties nulis" iki nulio;
Dabartinė padėtis: etikečių perdavimo modulio slydimo režimo padėties atstumo rodymas realiuoju laiku, vienetas mm;
Veikimo režimas yra „automatinis“ ir dviejų tipų „pėdų protektorius“.

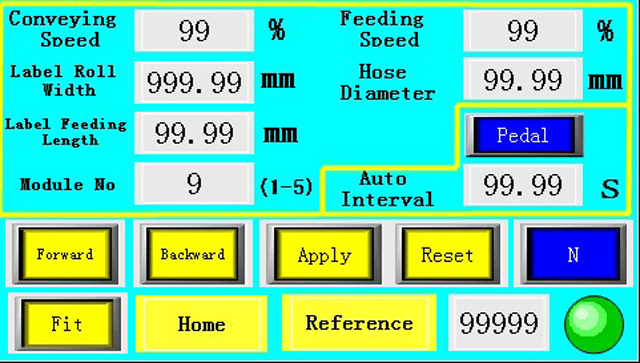

Vartotojo parametrai
Standartinis plokštės greitis: indikatorių plokštės veikimo greitis, reguliuojamas pagal 0-100%.
Žymėjimo greitis: reiškia etiketės, nuplėštos nuo nuėmimo plokštės, greitį, pakoreguotą 0–100 %.
Apatinis popieriaus plotis: etikečių popieriaus plotis, vienetas mm.
Vielos skersmuo: vieno vielos skersmens įvestis, plokščia viela arba kelių laidų įvestis tiesiogiai, kad būtų išvengta dvigubo storio, mm.
Žymės ilgis: kontroliuokite etiketės ilgį nuo nuėmimo plokštės, vienetas mm.
Pirmyn: paspauskite mygtuką „pirmyn“, žymų pavaros modulis slys į priekį, ši funkcija gali reguliuoti tikslinės padėties atstumą.
Atgal: paspauskite mygtuką "atgal", žymų įrenginio modulis nuslys atgal į galą, ši funkcija gali būti derinama nuo ženklinimo taško padėties atstumo.
Pritvirtinimas: paspauskite mygtuką „Fit“, tiesus oro plokštės spaustuko cilindras ir laidų laidų išdėstymo modulis perkels viršutinį ir apatinį judančius cilindrus. Ši funkcija gali suderinti atstumą tarp laidų ir vakuuminės plokštės tvirtinimo.
Atstatyti: po atstatymo mygtuko antraštę pasukite atgal į nulį.
Elektra: pakeitę skirtingas etiketės pagrindo popieriaus specifikacijas, ilgai paspauskite elektrinius klavišus, kad sistema automatiškai išmoktų etiketes ir apatinį popierių.
Veikimo būdas:

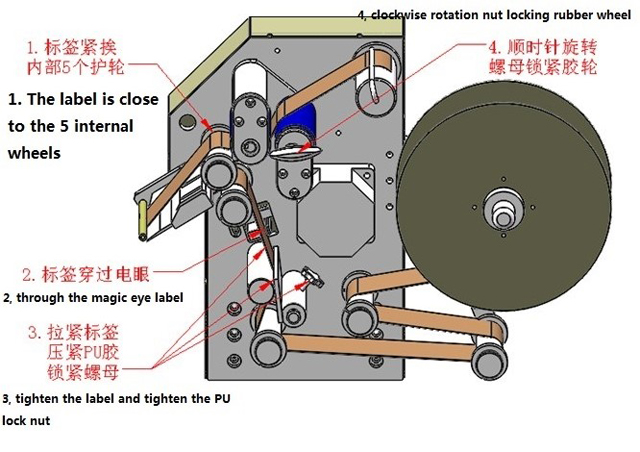

Etiketė yra pritvirtinta, o etiketė pritvirtinama prie nuėmiklio modulio, kaip nurodyta toliau.
Pasukite maitinimo jungiklį pagal laikrodžio rodyklę ir įjunkite maitinimą. Paspauskite sustabdymo mygtuką ir pasukite pagal laikrodžio rodyklę.
Perjungimo ir reguliavimo mašina

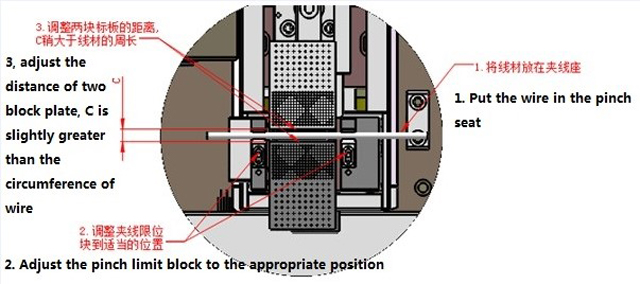

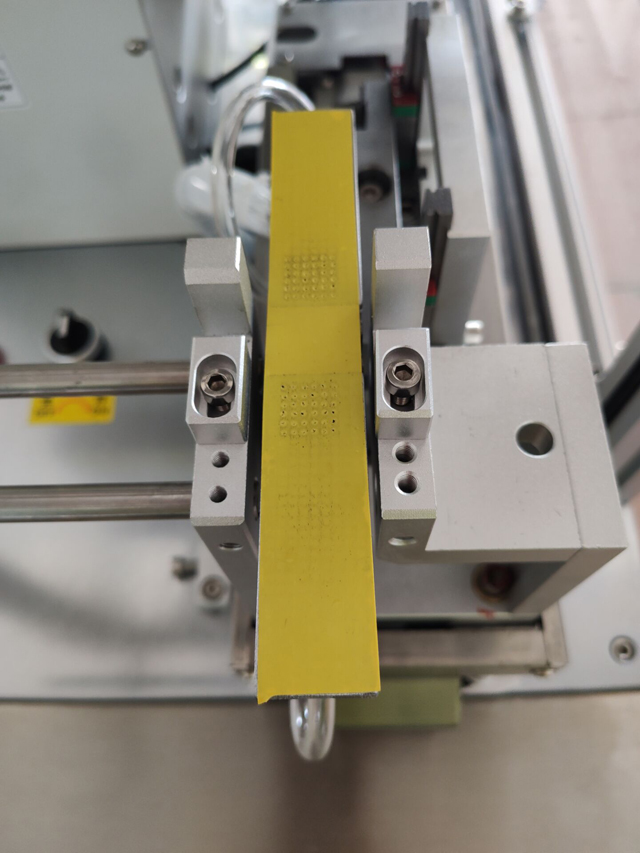

Pagal laido skersmenį, reguliavimą, jungties sėdynę, atstumą tarp plokščių, pvz., toliau pateiktame paveikslėlyje
Įveskite apatinio popieriaus plotį, atitinkantį 3 paveikslo apatinio popieriaus plotį, o vielos skersmuo įvedamas į vielos skersmenį.

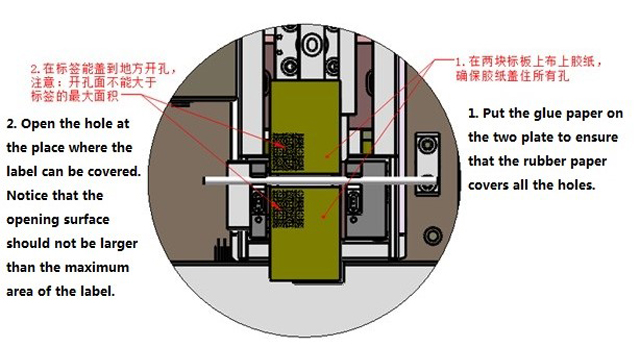

Lipni juosta ir angos

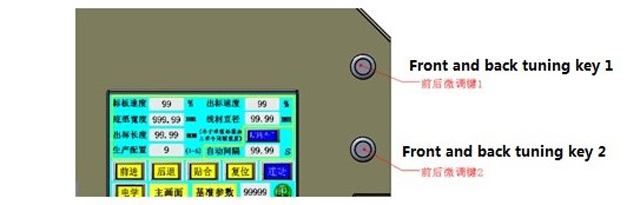

Gamybos procese, jei etiketė nesulygiuota prieš ir po etiketės, ją galima reguliuoti tiesiai stulpelyje „apatinis popieriaus plotis“. Taip pat galima perkelti "priekinio ir galinio tono klavišo "1" priekinio ir galinio mikro derinimo klavišą 2" reguliavimą, kiekvieną judesį pakeisti 0,1 mm.
Pažymėkite kairę ir dešinę reguliavimo mašiną

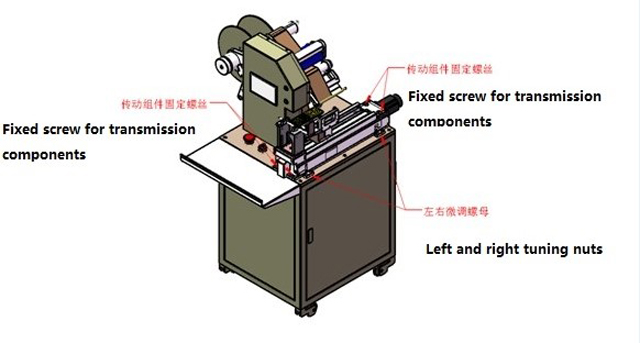

Jei etiketės sulankstytos, kairė ir dešinė pusės nesulygiuotos, keturis transmisijos komponentus reikia atlaisvinti, o kairiąsias ir dešiniąsias apipjaustymo veržles reikia sureguliuoti pagal nuokrypio kryptį ir etikečių laipsnį. Galiausiai keturi transmisijos komponentai turi būti užrakinti.
Priežiūra ir priežiūra
Griežtai uždrausti slėgį, bet kuriuo metu būkite švarūs.
Siekiant laiku sutepti mašiną. Standartinės plokštelės aktyvi padėtis pridedama kartą per mėnesį. Jei yra tepalinės alyvos laiko nustatymo laikas, patikrinkite separatoriaus taurelę, jei ne laiku papildykite.
Trys mėnesiai patikrinti sinchroninio diržo susidėvėjimą įvairiose mašinos dalyse
Atsitiktinis ženklinimo mašinos priedų sąrašas
- Vidinė šešių kampų lenta 1,5 mm
- Vidinė šešių kampų lenta 2,0 mm
- Vidinė šešių kampų lenta 2,5 mm
- Vidinė šešių kampų lenta 3,0 mm
- Vidinė šešių kampų lenta 4,0 mm
- Vidinė šešių kampų lenta 5,0 mm
- Vidinė šešių kampų lenta 6,0 mm
- Vidinė šešių kampų lenta 8,0 mm
- Maitinimo linija 220v*2,5m
- Pedalo jungiklis
- Trachėja 8 procentai *3m

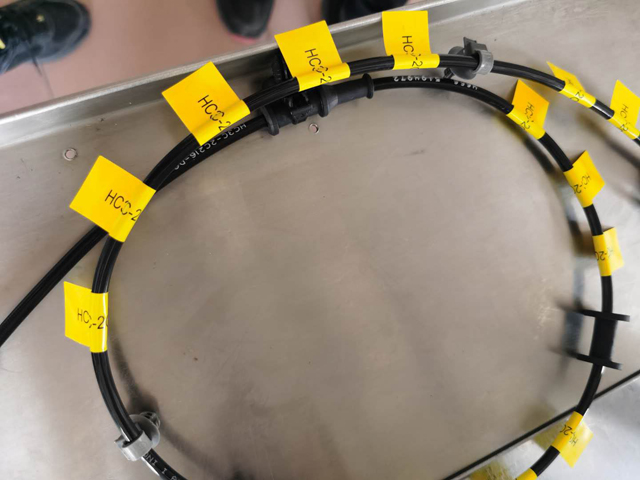

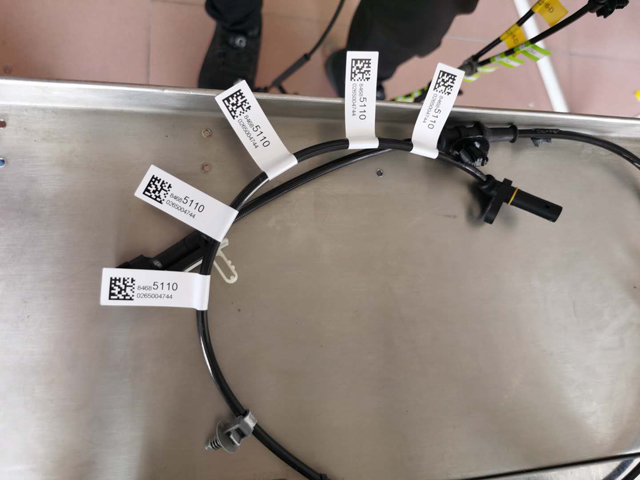

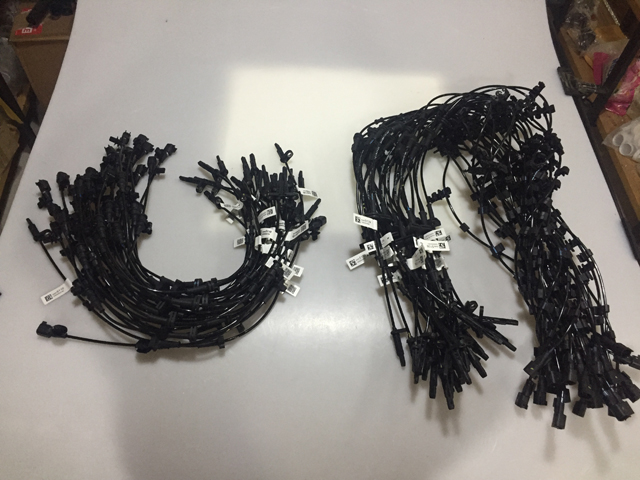

Baigti etiketėmis atspausdinti pavyzdžiai
