Pneumatinė plokščių kvadratinių apvalių butelių riedėjimo ženklinimo mašina su koduotuvu

• Užtepkite etiketės ilgį: 10 mm ~ 150 mm
• Uždėkite etiketės plotį: 10 mm ~ 150 mm
• Užtepkite popieriaus ritinį, kurio vidinis skersmuo: 40 mm arba 76 mm
• Popieriaus ritinio išorinis skersmuo: φ≤250 mm
• Temperatūra patalpose: -10° c ~40° c
• Drėgmė patalpose: 35-85﹪
• Maitinimas: 220V,50HZ
• Bendras matmuo: 550*550*650 (ilgis*plotis*aukštis)
• Svoris: 78kg

Valcavimo etikečių klijavimo mašinos įrangos naudojimo instrukcijos:

Įrenginio modelis: VK-T805

Pavadinimas: pusiau automatinė plokščių ir apvalių butelių ženklinimo mašina

Etikečių klijavimo riedėjimo mašinos naudojimo aplinkybės

1. Griežtai draudžiama naudoti šį įrenginį toliau nurodytose aplinkose:

2. Įsitikinkite, kad maitinimo lizdas ir maitinimo šaltinio sąsaja gali glaudžiai liestis arba laisvi kontaktai gali sukelti gaisro pavojų.

3. Nedėkite ant maitinimo laido sunkių daiktų, nes pažeistas maitinimo laidas gali sukelti elektros šoką arba gaisro pavojų.

4. Prieš valydami arba naudodami antikorozinę alyvą, būtinai ištraukite maitinimo kabelį nuo įrenginio, kitaip kils gaisro ir įrangos sugadinimo pavojus.

5. Nenaudokite atsilaisvinusio ar pažeisto maitinimo lizdo arba elektros smūgio ir gaisro pavojaus.

6. Naudokite tinkamą įžeminimą. Jei lizdas nėra tinkamai įžemintas, kils elektros smūgio ir įrangos sugadinimo pavojus.

7. Nešlapinkite rankos liesdami elektros lizdą, nes tai gali sukelti elektros šoką.

8. Kai mobilusis įrenginys, įsitikinkite, kad maitinimo laidas iš maitinimo šaltinio, arba jie gali kilti gaisro ir sugadinti įrangą.

9. Naudojant prietaisus esant tinkamam įtampos/srovės standartui, be atitinkamų įtampų/srovių gali kilti elektros smūgio, gaisro arba įrangos sugadinimo pavojus.

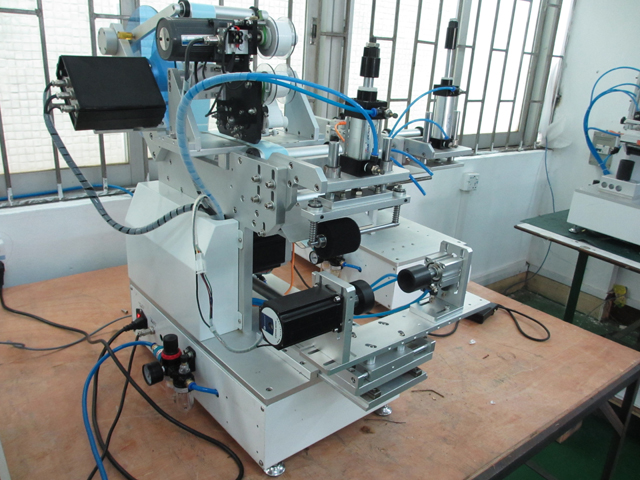

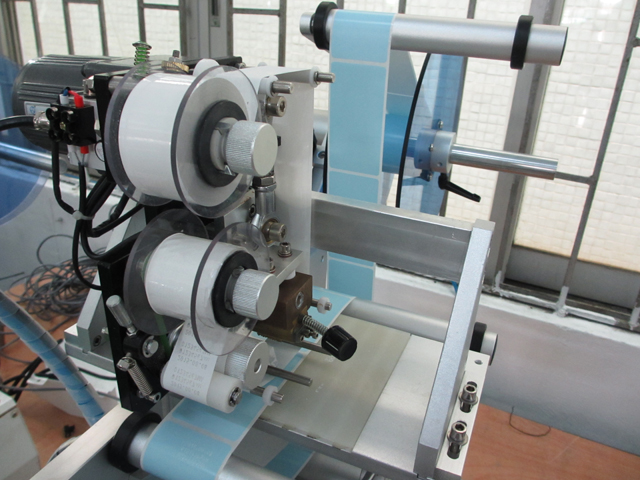

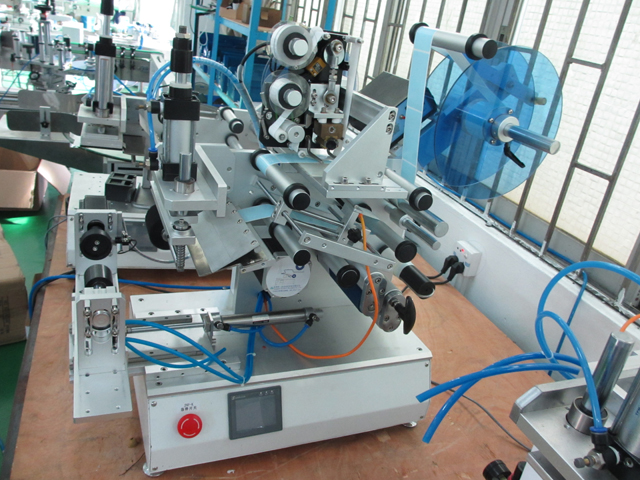

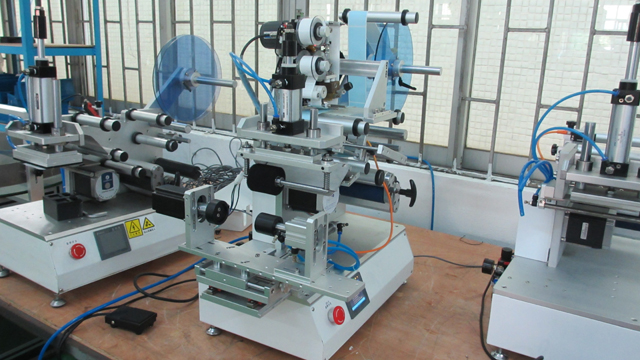

VK-T805 ženklinimo mašina

Pristatome ženklinimo mašiną

Etikečių klijavimo mašina ant gaminio paviršiaus automatiškai pritvirtinama etikete, trumpuoju automatikos įrenginio pavadinimu, ji gali pakeisti rankinį ženklinimą, pagerinti gamybos efektyvumą ir kokybę. Pagal automatizavimo laipsnį galima suskirstyti į rankines ženklinimo mašinas, pusiau automatines ženklinimo mašinas ir automatines ženklinimo mašinas; pagal gaminio formą galima suskirstyti į apvalią butelių ženklinimo mašiną, dalinio ženklinimo mašiną ir specialios formos butelių ženklinimo mašiną; pagal ženklinimą ir prekių išdėstymą galima suskirstyti į vertikalias ir horizontalias ženklinimo mašinas.

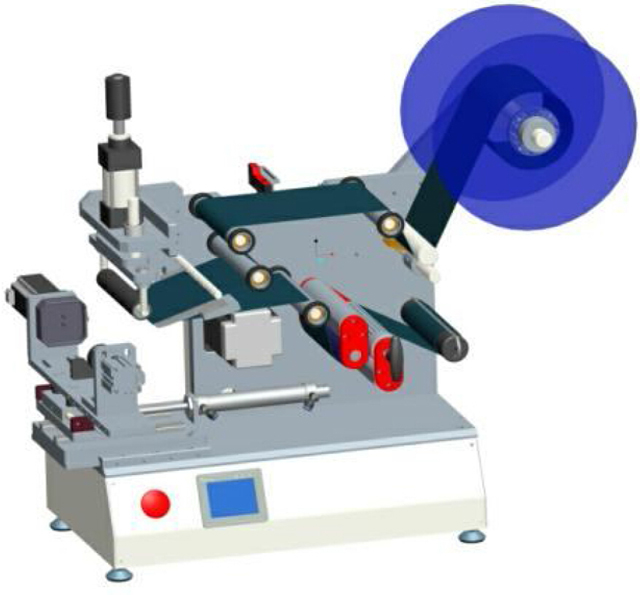

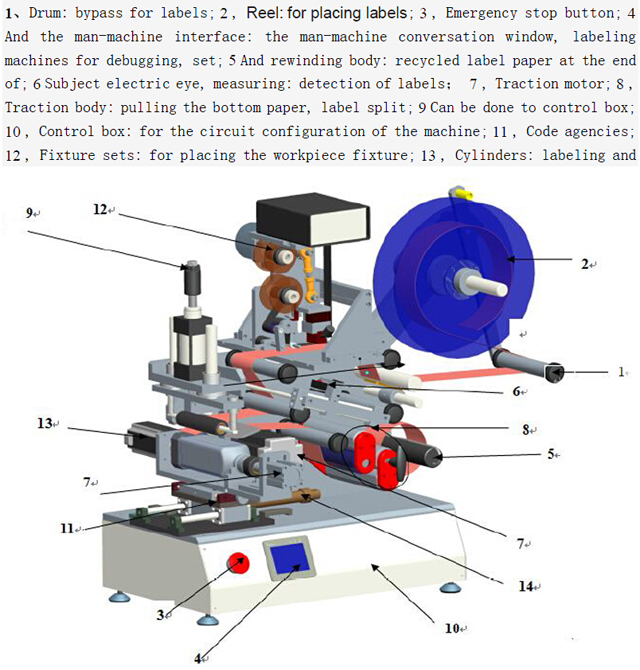

Brėžinio paaiškinimas ant modelio VK-T805:

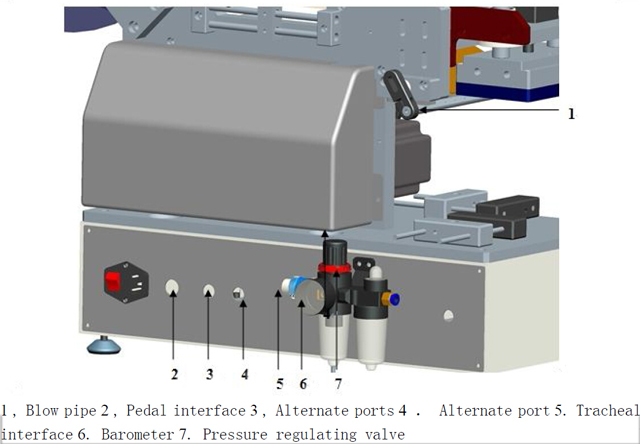

Mašinos nugarėlė

Techniniai parametrai:

1. Uždėkite etiketės ilgį: 10 mm ~ 150 mm

2. Uždėkite etiketės plotį: 10 mm ~ 150 mm

3. Uždėkite popieriaus ritinėlį, kurio vidinis skersmuo: 40 mm arba 76 mm

4. Popieriaus ritinio išorinis skersmuo: φ≤250 mm

5. Temperatūra patalpose: -10° c ~40° c

6. Drėgmė patalpose: 35-85﹪

7. Maitinimas: 220V, 50HZ

8. Bendras matmuo: 550*550*650 (ilgis*plotis*aukštis)

9. Svoris: 78kg

Apimtis

1. Plačiai naudojamas maisto, farmacijos, kosmetikos, kosmetikos, elektronikos ir kitose pramonės šakose.

2. Pusgaminiams arba gataviems gaminiams spausdinti ir dalinio lankinio paviršiaus pusiau automatinis ženklinimas.

3. Jis gali ženklinti tiek plokščius, tiek apvalius, ovalius ar kitų formų butelius, žiūrėkite toliau pateiktus pavyzdžius:

Ženklinimo teorija

1. Transmisijos sistema: variklis, varomas paskirstymo diržo pavaros sistemos ir priimančiosios institucijos, suteikia impulsą etiketės padalijimui, taip popierius nuimamas ir perdirbamas etiketės gale.

2. Valdymo sistema: ši mašina naudoja elektros ir dujų kombinuotus valdiklius, elektrines akis (jutiklius) ir kojinį jungiklį perduoda gautą signalą į PLC centriniame procesoriuje pagal nustatytą apdorojimo programą, taip pašalinant, čiulpiant, redaguojant etiketes ir skaičiuojant. funkcija.

Veiklos procesai

Įjunkite montavimo etiketę, pataisytą reguliuojama elektrine akių etiketės reguliavimo etikete

Maitinimo įjungimas / išjungimas

Maitinimas:

1. Aplink mašiną ir išvalytą patikrinkite, ar nėra laisvų reiškinių.

2. Ženklinimas ir maitinimo laidą prijunkite prie maitinimo lizdo galo, o jungiklis šalia maitinimo lizdo yra atidarytas.

3. Kitą maitinimo laido galą prijunkite prie kintamosios srovės lizdo, naudodami 220 V, 50 Hz įtampą.

4. Atidaryti avarinio stabdymo jungiklio pagrindinį skydelį

5. Aukšto slėgio dujų patekimas į angą (ir patvirtinkite, kad atidarytas jungiklis)

Išjungimas:

1. Įprasto naudojimo atveju maitinimo laidą galite kišti iš kintamosios srovės lizdo arba tiesiogiai paspausti avarinio stabdymo jungiklį.

Dėmesio!!!

2. Nejunkite maitinimo laido ar maitinimo šaltinio rankoje, kai liečiasi su šlapiu, nes galite patirti elektros smūgį.

3. Nedėkite ant maitinimo laido sunkių daiktų.

Patikrinkite koregavimus

1. „1“ etiketės aplink, priklausomai nuo etiketės toje tūrio pusėje, tūrio paviršiuose, vadovaujantis diagramos apėjimo metodu.

2. "2" tvirtinimo korpusas, aplink plūdurą pirmą kartą atlaisvinkite, dar kartą paspaudę.

3. Stebėdami plika akimi, etiketėje po "5" nulupimo lentoje, žyma išskaidoma, kad būtų efektyvios siurbimo galvutės frakcijos, kaip parodyta ankstesniame paveikslėlyje. Jei ji neteisinga, etiketę reikia apytiksliai pakoreguoti.

4. Tarnyboje „3“ ir „4“ tarp žymų, kad būtų galima aptikti elektrinę akį, maždaug ilgas su etikete turi būti išbandytas, kai stebuklinga akies anga, norint patikrinti, elektrinė akis gali aptikti pokyčius tarp etiketės ir etiketės, elektrinė akis Norėdami sužinoti daugiau rinkinių, žr. skyrių "Elektrinių akių nustatymai".

5. Pasibaigus „6“ traukos kėbului, privalome griežtai laikytis „S“ formos įstatyme ir „T“ rankenos, kad būtų tvirtai pažymėta būsena, nes priešingu atveju pasiūlymas neleidžiamas arba negalės traukti diržo galas.

6. "7" suvynioti korpusą, ašį ir apvalius juodo plieno segtukus veiklai, sąvaržėlės galui.

Pataisyta

1. Atlikę aukščiau nurodytus veiksmus, skydelio mygtukas „automatinis / rankinis“ į būseną „rankiniu būdu“ įsitikinkite, kad maitinimas yra prijungtas ir įjungtas, tada paspauskite „jog“ jungiklį, traukdami apatinį popierių maždaug 0,5 metrų, sukurta taip, kad apatinis popierius būtų laisvas ir teisingas.

2. Kai apatinis popierius bus automatiškai pataisytas, mes visi sureguliuosime ribinio apskritimo volelius, kaip parodyta ankstesnėje diagramoje, perkelsime ribinį apskritimą abiejose popieriaus pusėse.

Perkelkite elektrinę akį

1. Ant paviršiaus mygtuko "Automatiškai / Rankiniu būdu" į "rankinį", tada paspauskite "jog" jungiklį, šį kartą plika akimi stebint "Peel Board", todėl etiketės iš juostelių plokščių gali būti 0 ~ 1 mm.

2. Tada perkelkite etikečių tikrinimo elektrinę akį, tarp tų etikečių ir etikečių įdėkite popieriaus galą, atkreipkite dėmesį į elektrinių akių lempučių tikrinimą, kai aptikimo elektrinės akys pajudės nuo etiketės arba nuo popierinių etikečių galo, lemputės persijungs tarp įjungtas ir neįjungtas.

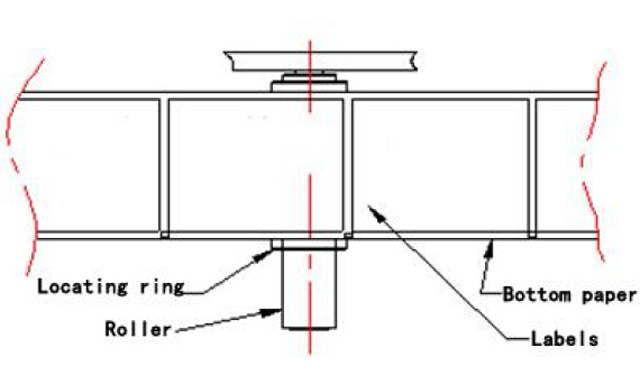

Matmenys aukščiau pateiktoje diagramoje, įsitikinkite, kad siurbimo galvutė yra 0,5–1 mm atstumu nuo juostelių plokščių, galite atsukti varžtus, kad sureguliuotumėte

Kad galėtumėte užtikrinti sklandų perėjimą prie etiketės padėties siurbimo galvutės. (Paprastai ši padėtis yra gerai pritaikyta)

Dėmesio!!!

1. Patvirtinkite, kad paspaudžiamas diržas ir fiksavimo įtaisai buvo nustatyti iš naujo, kitaip pasiūlymas bus netikslus.

2. Patikrinama, ar tikrinama elektrinė akis, priešingu atveju gali atsirasti nuolatinė etiketė.

3. Patikrinkite, ar pavaros sistema nėra prispausta, kitaip nebus traukiamas apatinis popierius.

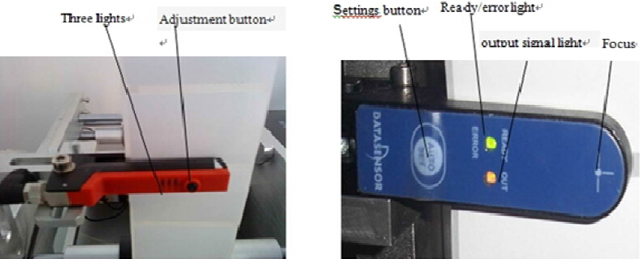

Stebuklingų akių rinkinys

Pažymėkite elektrinę akį (čia yra tik iliustracijos tikslais ir nereiškia, kad klientai įsigijo modelio konfigūraciją)

Kairė Vokietijai Dr lengvas kirtimas GS-63 Electric eye, dešinė Italija pedikulas SR21-IR Electric eye. Paprastai jie naudojami etiketėms aptikti. Štai jų reguliavimo metodai

1, Dr lengvas registravimas GS-63 Elektrinis akių reguliavimas:

Priežastis: nustatyti tarpus tarp etikečių, atsižvelgiant į storį. (Per šviesą prasiskverbia ten, kur nėra etiketės ir nėra prasiskverbimo, yra etiketės, kurias galima identifikuoti) taikoma tam tikro storio popierinėms etiketėms ar kitoms etiketėms

Rankenėlės instrukcijos: Žalia lemputė: maitinimo lemputė

Geltona lemputė: nustatyti būsenos lemputes (dega geltona lemputė, yra signalo išvestis)

Reguliavimo mygtukas: pritaikytas aptikti etiketes su skirtingais nustatymais

Visų pirma etiketės per stebuklingą akį kaip tokia diagrama: Jei traukiate etiketes, tarp etikečių ir etiketės užsidega geltonos lemputės, etiketė yra išjungta, negalite iš naujo nustatyti, galite naudoti tiesiogiai. Kai geltona šviesa šviečia nuolat arba dažnai ją atlaiko korpusas, turite iš naujo nustatyti elektrinę akis. Nustatykite taip: pirma, etiketės rodomos per stebuklingą tekės formos lovio akį, angoje yra etiketės, įdėtos elektrinė akis, paspauskite ir palaikykite reguliavimo mygtuką 3 sekundes, pamatysite, kaip elektrinė akis mirksi geltonomis lemputėmis, tada atleiskite mygtuką, kuriame nėra etiketės (pažymėkite tik popieriaus galą), įdėtą į magijos akies angą, paspauskite ir palaikykite reguliavimo mygtuką 8 sekundes, tada atleiskite mygtuką šiuo metu. Sąranka baigta. Etiketės elektrinės akys traukia į baką, matosi, kad yra etiketės geltonos šviesos išjungtos, etiketėje su etikete yra tarpų, geltonos lemputės dega.

Italija pedikulas SR21-IR Elektrinis akių reguliavimas:

Priklausydami Groove elektrinei akiai, per šviesos kiekį, prasiskverbiantį į diskriminacijos stiprumą, neturite etikečių, užtepkite popierinę medžiagą ir etiketės medžiagą skirtingos etiketės gale.

Aptikimo principas, Groove elektriniai akies šoniniai šviesos spinduliai, priimti iš kitos pusės, kai tarpinės etiketės, gauna šviesos kiekio pasikeitimą, nustatant slenksčius, nėra etikečių identifikuoti.

Nustatymo būdas

1) Kai "paruošta" Kai žibintai, elektros akies fokusavimo etiketė viduryje, traukite žymes pirmyn ir atgal, pavyzdžiui, keičiasi išvesties signalas, elektrinė akis yra darbinės būklės, gali būti naudojama tiesiogiai.

2) Trumpai paspauskite automatinio sąrankos mygtuką, užsidega žalia ir geltona lemputė, elektrinis akį traukiantis vidutinis signalas, šiuo metu nenuimamos etiketės, kol greitai mirksės žalia lemputė.

3) Kai mirksi žalia lemputė, kai laikmena patenka į antrąją magijos akies fokusavimo vietą.

4) Trumpai paspauskite "AUTO SET". Žalia lemputė nedega. Elektrinis žvilgsnis užfiksuoja antro tipo medijos signalus, šiuo metu nenuimamos etiketės, kol užsidegs žalia lemputė.

5) Perkelkite etiketes, dviejų vietinių laikmenų skaidymas, išvesties signalas yra apšviestas, magija akis nustatyta.

6) "PARUOŠTA" Tvirta, stebuklinga akis, skirta naudoti objektą, galite perjungti dvi laikmenas.

Sureguliuokite etiketės padėtį

1. Pirmiausia konteineris paveikslėlyje "C", Ir tada pabandykite klijuoti, stebėjimo postų vietas ir pereiti koregavimą "A" ir "B" Office bloko veikla, suderinta su atitinkama vieta.

2. Sureguliavus atitinkamus, aktyvumo sėdynės varžtus reikia pritvirtinti, kad neatsipalaiduotų.

3. D Integruota testinė elektrinė akis, naudojama gaminiams išbandyti nemokamai. Per dėžutę atgal ant pedalo / Paleidimo būsena išmatuotas objektas sureguliuoti ženklinimo mašina.

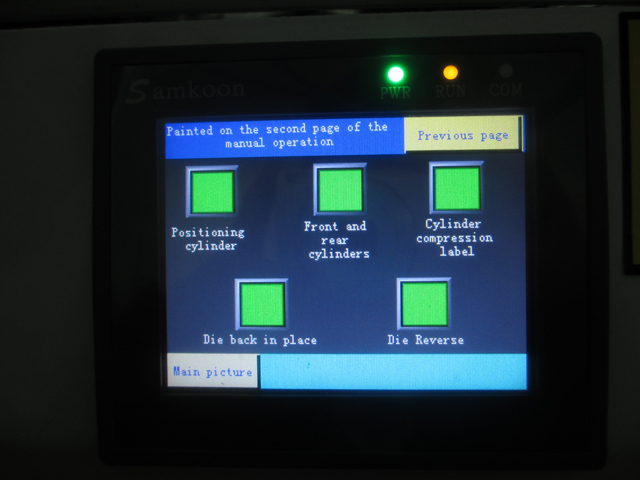

Rankinis valdymas

1. Visų pirma, jūs norite "Rankinis / Automatinis jungiklis" vadove, o tada kartu su "jungikliu" naudoti.

2. Rankinis valdymas, naudojamas derinant, teisingoms etiketėms

Automatizuoti veiksmai

1. Visų pirma, jūs norite, kad "Rankinis / Automatinis jungiklis" yra automatinėje būsenoje, o tada kartu su "kojiniais jungikliais".

2. Automatizuoti veiksmai, naudojami derinant, įskaitant pažymėtus ir paženklintus.

Elektrinio akių reguliavimo matavimas:

1. FX-301 serijos elektrinė akis tinkamai prijungta:

„Magic eye“ turi užtikrinti, kad būtų galima naudoti teisingą matavimo instaliaciją, prijungimo būdą, kaip parodyta toliau esančiame paveikslėlyje, „į“ ištisinę juodą liniją „išeina“ net sidabrinė linija.

2. Elektrinio akių aptikimo principas:

Elektrinės akys pagal šviesos atspindžio kiekį objektams įžvelgti. Elektrinės akies skleidžiami šviesos objektai, objektas atspindės tam tikrą šviesos kiekį atgal į akis, kai objektas, atspindintis šviesos kiekį, kuris pasiekia nustatytą reikšmę, pasikeičia elektrinis akies signalas, jis signalizuoja į valdymo sistemą.

3. Perjungti būseną:

Mygtukas „Režimas/atšaukimas“, žalia lemputė „paleisti“, „mokyti“, „ADJ“, „L/D“, „TIMER“, „PRO“ perjungia kelis dokumentus, nurodančius skirtingą darbo būseną.

• "Run" reiškia valstybės bėgimą;
• „Mokyti“ mokymo statusą;
• „ADJ“ būsenai reguliuoti;
• "L/D" kėlimo signalo būsenai;
• „PUSH“ mygtukas žemyn, kad patvirtintumėte, kairėn-dešinėn perjunkite, kad tiksliai sureguliuotumėte funkciją.

4. Stebuklingų akių rinkinys:

4.1 Jei darbo vietoje nėra gaminio, atidarykite elektrinį akių stiprintuvą su skaidriu dangteliu, paspauskite mygtuką „režimas/atšaukimas“, perkelkite į „mokyti“ dokumentą, skaitmeninė dėžutė rodo vertę, ši reikšmė bus tuščias signalas, skaitmeninis stabilumas , pagal "PUSH" patvirtinti.

4.2 Tada padėkite gaminį ant ženklinimo stoties, uždarykite kairę padėtį, stebėdami vietas, reguliuodami padėties juostos vietą, kad pasiektumėte etiketės padėtį ant gaminio.

4.3 Etiketės padėtis sureguliuota. Galite matyti skaitmeninę dėžutę, kurioje rodoma skaitinė reikšmė, ši vertė yra tada, kai gaminys aptinka signalus, pvz., "1900", stabilizavosi, spustelėkite "PUSH", kad patvirtintumėte. Kai baigsite, skaitmeninis ekranas rodo GERUS patarimus. (Galite paspausti „režimas/atšaukti“, kad grįžtumėte į „bėgimą“ gali būti bėgimas)

4.4 Perkeltas į "ADJ" dokumentą, rodomas skaitmeninis ekrano langelis = tuščias signalas (širdies plakimas - tuščias signalas)/2, sistemos numatytosios slenksčio reikšmės, signalo reikšmė yra didesnė už kritinę vertę, pagal nutylėjimą nustatomas objektas, yra mažesnė už kritinę vertę, pagal nutylėjimą nėra objekto. Grįžtamasis signalas į PLC, išduokite atitinkamas direktyvas. Slenksčius galima reguliuoti paspausdami kairįjį-dešinįjį perjungimą "PUSH" kairįjį ir dešinįjį klavišus, padidinti arba sumažinti vertę, keisti slenkstį. (Paprastai nereikia reguliuoti), tada paspauskite „PUSH“, kad patvirtintumėte.

4.5 Mygtukas „Mode/Cancel“ (režimas/atšaukimas) grįžta į „paleisti“ veikimo būseną. (Kai sąranka bus baigta, kad būtų galima grįžti į „vykdymo“ būseną)

4.6 Uždarykite permatomą dangtelį, nustatykite galą.

4.7 Padėjus gaminį, kai ženklinimo stotis aptinkamas elektros akies matavimo signalas, grįžtamasis ryšys PLC, PLC išleido direktyvą, ženklinimo mašina pradėjo su darbu susijusias dalis.

Elektroniniai valdymo komponentai

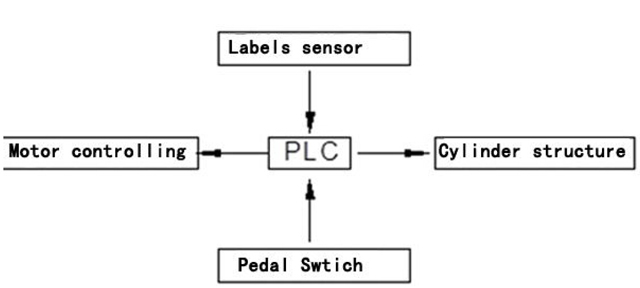

Valdymo sistema

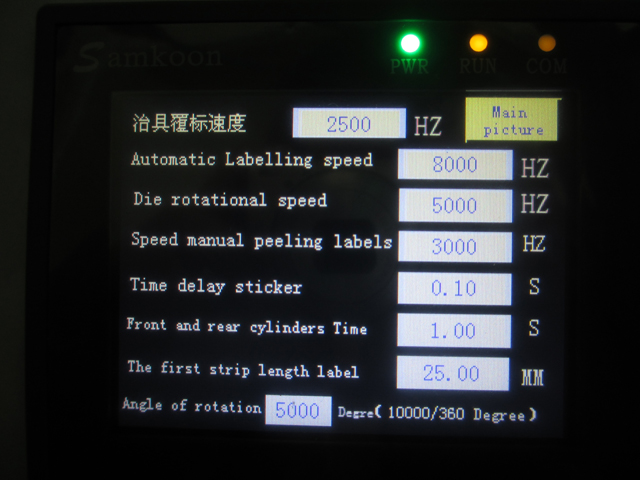

Principas: Etikečių klijavimo mašina yra pagrįsta PLC, kuri priima signalus ir valdo sistemą. Kaip parodyta aukščiau esančiame paveikslėlyje, kai įjungiamas „kojinis jungiklis“, kojinis jungiklis pradės signalą siųsti į PLC, o PLC apdoros jį pagal nustatytą programą, o tada paleis „variklio valdymo sistemą“, kad suvokti etiketės nuėmimo ir padavimo procesą. Tuo pačiu metu „etiketės padėties jutiklis“ (taip pat vadinamas etiketės matavimo elektrine akimi) visada atkreips dėmesį į atstumą, kurį nukeliauja etiketė. Kai įvedamas atstumas etiketės atnaujinimui, "etiketės padėties jutiklis" iš karto nusiųs signalą į PLC. Panašiai PLC apdoros jį pagal nustatytą programą, o „variklio valdymo sistema“ išsiųs sustabdymo signalą ir paleis etikečių siurbimo mašiną bei etikečių klijavimo sistemą, kad būtų baigtas etiketės nuėmimas ir įklijavimas.

Dažni gedimai ir neįtraukti

Ženklinimo padėtis nestabili

1. Slėgio įranga gali būti neglaudžiai, todėl pažymėta laisva, elektrinis akių tyrimas netikslus.

2. Traukos korpusas slysta arba jis nėra sandarus, todėl apatinis popierius išlyginamas.

3. Forma arba padėtis klijuoti.

Atimti

1. Slėgio diržo įtaisai per įtempti, todėl slėgis sumažėja.

2. Automatiniame režime pažymėtas be nuokrypio ištaisymas ir ištaiso nugarą į.

Ženklinimo kokybė bloga, yra burbuliukų ar raukšlių

1. Etiketė gali būti per plona, minkštoms, plonoms permatomoms etiketėms netaikomas priklijavimo įstatymas

Įranga nereaguoja

1. Patvirtinkite, kad elektros linijos, jokių problemų.

2. Patvirtinta, kad šalia saugiklių esanti transmisijos lizdas yra nepažeistas, pvz., perdegęs, pakeiskite

3. Gali dėžutė atsilaisvinti vidaus instaliacija, remonto specialistai

Etikečių popierius įprasto lūžio pabaigoje

1. Slėgio diržo įtaisai per įtempti, todėl slėgis sumažėja.

2. Gali būti pažymėtas prastos kokybės popieriaus galas arba giliai dantys

Atsiranda siurbimo galvutės gedimas arba gedimas, elgesys neatitinka etiketės

1. Ar siurbimo galvutės angos kamštis sukelia nepakankamą įsiurbimą (slėgio garantija 0,7 MPa aukščiau)

2. Neteisinga pūtimo vamzdžio pūtimo kryptis, ją galima reguliuoti judant ir sukant

3. Jei nėra etikečių dangtelių, su skaidriu lipniu sandarikliu sumažinkite siurbimo praradimą

Ištisinės etiketės

Elektrinė akis netinkamai nustatyta, todėl elektrinė akis nustatoma iš naujo

Medžiagų surinkimas perdirbtas popierius palaidų pabaigoje

Dažniausiai sensta už pavaros diržo, pakeiskite naują diržą.

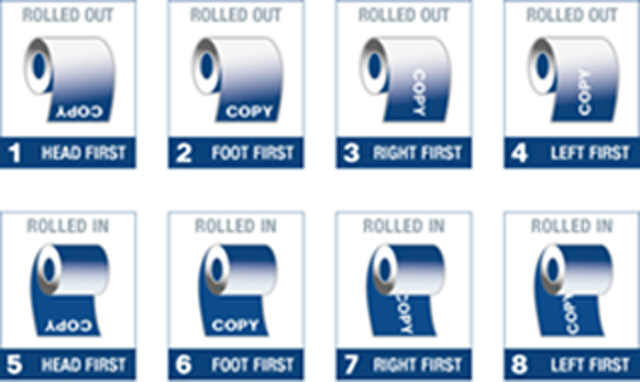

Etikečių gamyba

1. Gamindami etiketes, atkreipkite dėmesį į kryptį aplink plūdurą.

2. Užtikrinti, kad stebuklingos akies aptikimo pašalinių medžiagų skylė, perforavimo popieriaus naktį negali likti, kitaip neatpažintas elektrinis akis, dėl kurios pasikartoja etiketės.

3. Įsitikinkite, kad etiketė ir apatinis popierius sklandžiai atsidarė.

Eilinė priežiūra

1. Įprastai naudojant įrangą galima reguliariai tikrinti.

2. Dulkių kontrolės ir antikorozinio apdorojimo įranga reguliariai.

3. Nenaudokite ilgą laiką, atjunkite norimą maitinimą ir atlikite priežiūros darbus.

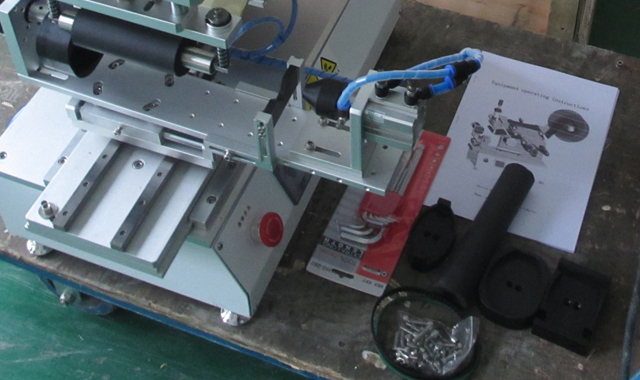

priedas

Šio ženklinimo standartiniai priedai: naudojimo instrukcijos, šešiabriauniai raktai, elektrinis akių reguliavimo atsuktuvas.

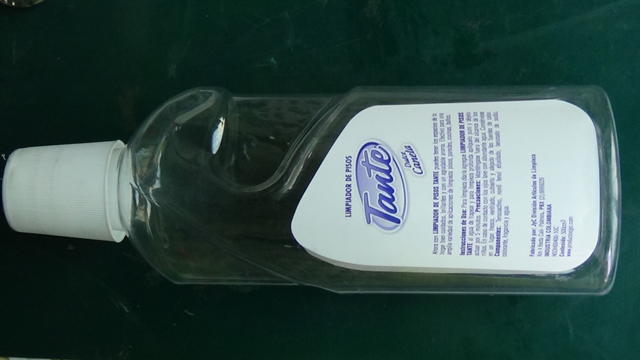

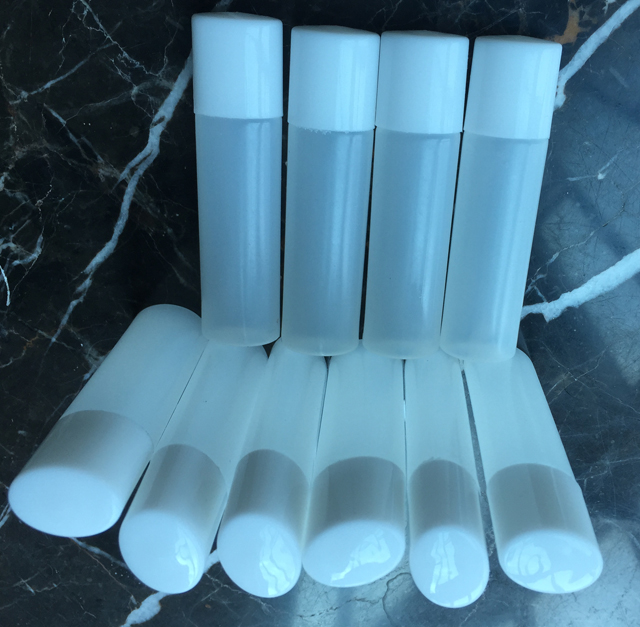

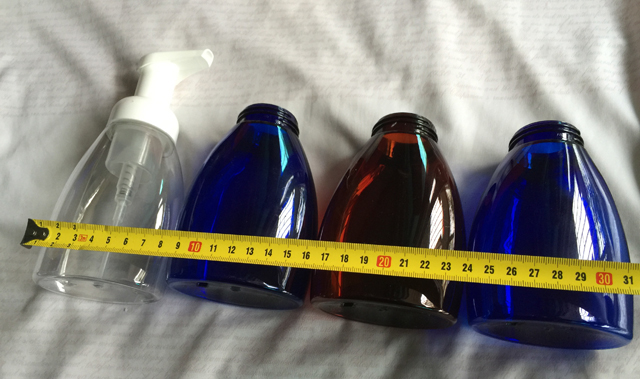

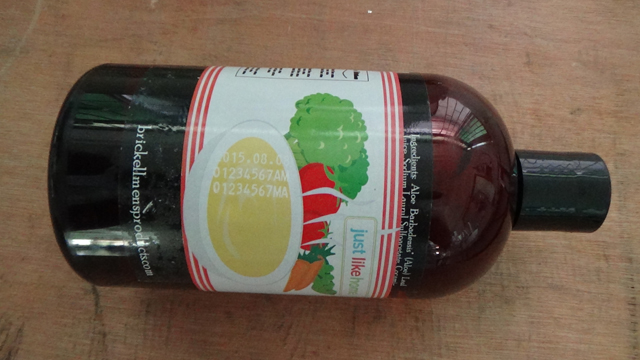

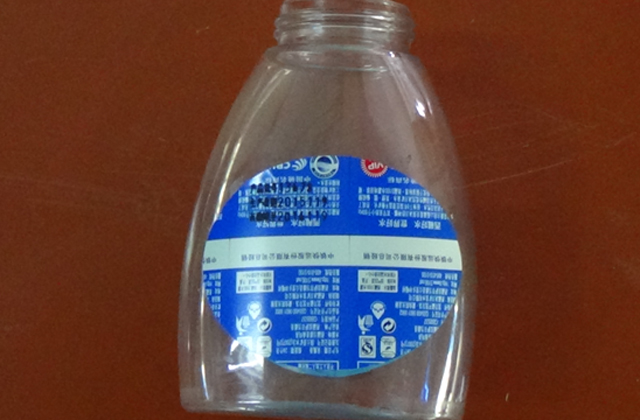

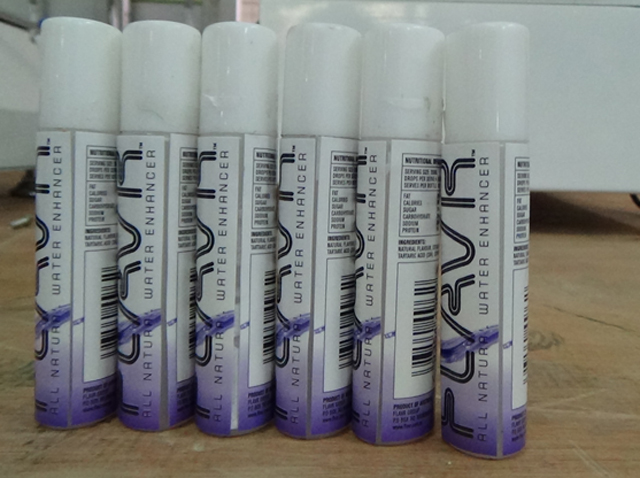

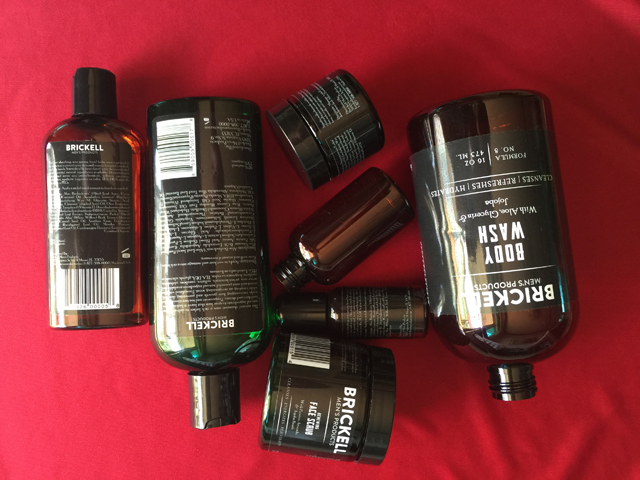

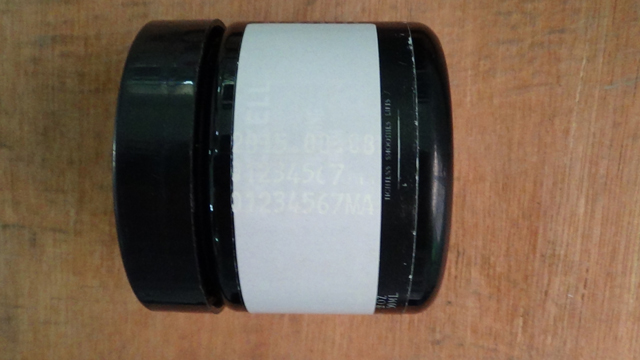

Įvairių formų butelių ženklinimo pavyzdžiai:
