Monobloko mažo lašo butelio vamzdelio užpildymo užkimšimo dangtelis mašina

• Modelis: VK-MFC
• Galia: ~220V/vienfazė
• Srovė: 7A
• Dažnis: 50HZ
• Oro slėgis: 0,7 MPa
• Galia: 1100W
• Dydis: 1900 * 1550 * 1850 mm
• Svoris: 485 kg
• Bendras svoris: 555 kg
• Užpildymo tūris: nuo 1ml iki 150ml
• Mašina gali būti pritaikyta ir miltelių pavidalo pagal JAV standartą

Žiūrėti vaizdo įrašą

Atkreipkite dėmesį prieš paleisdami mašiną

1. Mašina maitinama vienfaze / 220 V alternatyvia srove; Prieš įjungdami aparatą, patvirtinkite tinkamą jungtį.
2. Patikrinkite, ar tinkamai prijungtas oro slėgis.
3. Jei ant mašinos ir formoje yra pašalinių daiktų, pašalinkite juos;
4. Įsitikinkite, kad žarnos, sujungtos su peristaltiniais siurbliais, būtų įdėtos į medžiagų baką;
5. Patikrinkite, ar užpildymo antgaliai sutampa su buteliuko angomis, o galvutės uždengiamos su buteliais;

Pagrindiniai duomenys

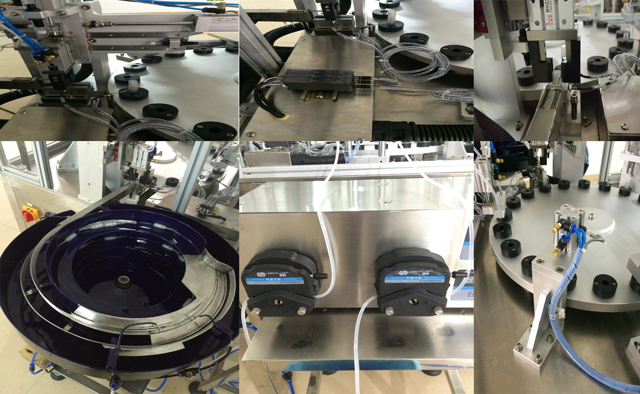

Mašina uždaryti nuotraukas ir piešti

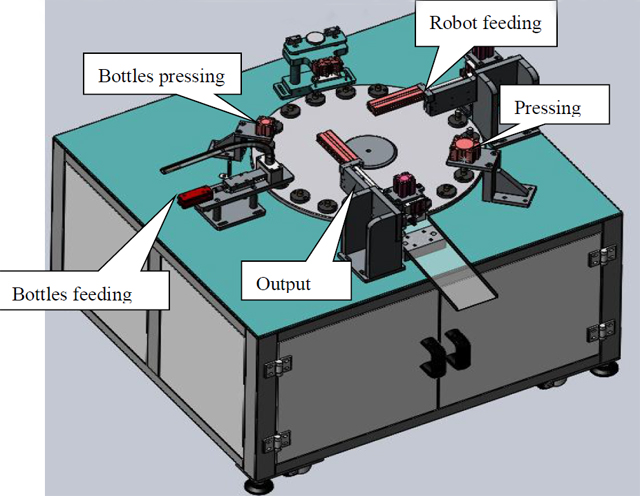

Stoties paaiškinimas:

1. Buteliukų padavimas: Vibracinis dubuo paduodamas butelius, pneumatiniai elementai nukreipia butelius į pasukamąją plokštę, tada pneumatiniai elementai atsitraukia;
2. Butelių presavimas: Dėl laisvo kritimo nuo butelių, maitinamų pneumatiniais elementais, butelis pasiekia laikiklio dugną;
3. Pildymo stotis: supilkite skystį į butelius; stotis veikia kartu su peristaltiniais siurbliais;
4. Maitinimas robotu: robotas tiekia siurblį į butelius.
5. Presavimo stotis: priveržkite butelius pompa;
6. Išvestis: galutinių produktų iškėlimas iš tekinimo plokštės

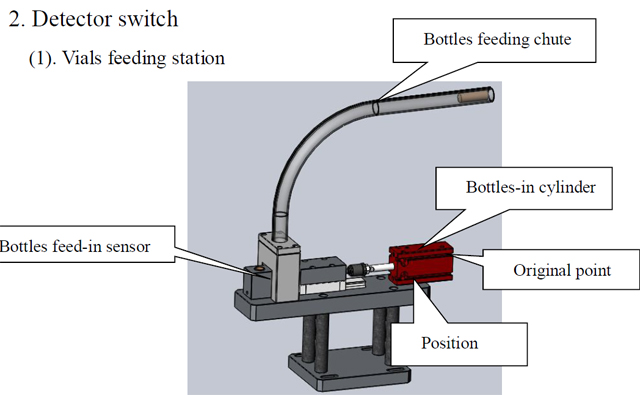

Detektoriaus jungiklis

(1). Buteliukų maitinimo stotis

1. Butelių įdėjimo cilindras: Nukreipkite butelius latake į pasukamą plokštę
2. Originalus punktas: butelių į cilindrą pradinė vieta
3. Butelių padėtis: tinkamoje padėtyje esančių butelių ženklas
4. Tiekimo jutiklis: 2 vienetai skaidulų nustato padėtį latake; Bet kuris pluoštas negali aptikti butelių, tada butelių įdėjimo cilindras neveiks;

Pastaba: Mašina veikia visiškai automatiniu režimu; atkreipkite dėmesį į aptikimo jungiklius

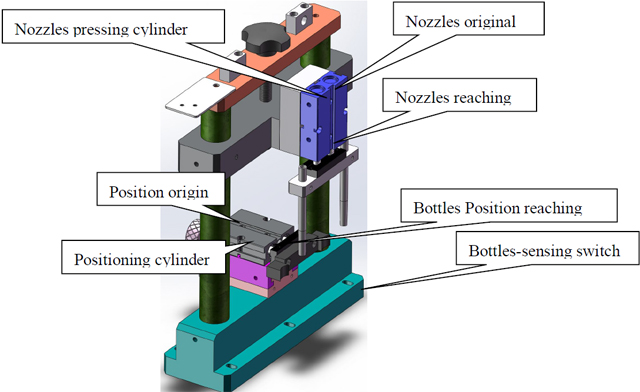

Padavimo stotis

1. Butelių jutimo jungiklis: aptikti medžiagas po stotimi ir įjungti stotį;.
2. Padėties nustatymo cilindras: aptikimo jungiklis nustato, kad žemiau stoties yra medžiaga, kurią cilindras nustatys;
3. Butelių padėties kilmė: jungiklis yra stočių ir posūkio plokštės veikimo užbaigimo ženklas;
4. Butelių padėties siekimas: padėties cilindras užbaigia butelių siekimą
5. Purkštukų presavimo cilindras: Pripildymo antgalius ištieskite į butelius;
6. Purkštukai spaudžia pradinį tašką: purkštukas atsitraukia į pradinį tašką;
7. Purkštukai pasiekia: nustatykite, ar užpildymo antgalis pasiekia butelius, ar ne

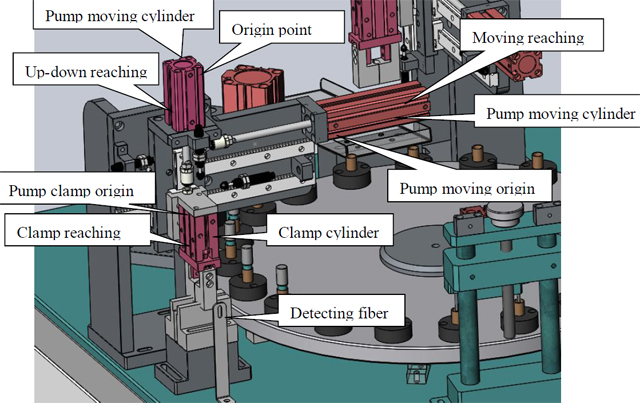

Siurblio presavimo stotis

1. Butelių stoties aptikimo jungiklis: aptikti medžiagas po stotimi ir stoties aktyvavimą;
2. Padėties nustatymo cilindras: aptikimo jungiklis nustato, kad žemiau stoties yra medžiaga, kurią cilindras nustatys;
3. Butelių padėties kilmė: jungiklis yra stočių ir posūkio plokštės veikimo užbaigimo ženklas;
4. Užveržimo cilindras: siurblio užspaudimas;
5. Užveržimo kilmė: Suveržimas laisvoje padėtyje;
6. Užveržimas: buteliai pasiekia stotį;
7. Siurblio pasiekiamumo detektorius: Vibratoriaus dubuo nukreipia vidinį kaištį į lataką, tada nustato, ar vidinis kištukas įdėtas teisingai, kad būtų suaktyvintas kitas veiksmas;
8. Siurblio cilindras: paimkite ir padėkite siurblį;
9. Siurblio horizontalus judantis cilindras: uždėkite prispaustą siurblį ant buteliuko viršaus, esantį pasukamojoje plokštelėje.

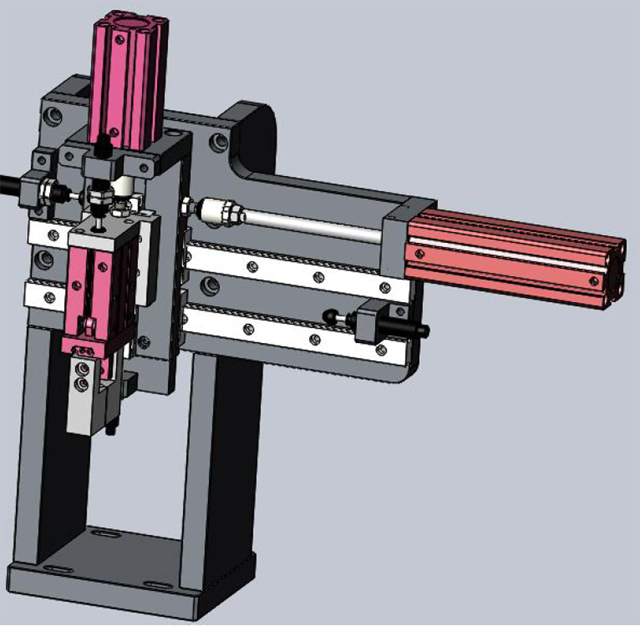

Išvesties stotis

Toks pat veikimo principas kaip ir aukščiau minėta siurblio presavimo stotis;

Priežiūra

1. Norint pailginti mašiną ir optimizuoti mašinos funkciją, būtina patikrinti ir prižiūrėti mašiną;

Darbinę mašiną reikia prižiūrėti kas tris mėnesius; Guolių ir krumpliaračio transmisijos dalis turi būti sutepta tepalu; Tepimas turi būti atliekamas periodiškai; Slydimo alyva (N68) turi būti įpilama į detalę, pavyzdžiui, judant atgal arba keliant du kartus per dieną; Automobilio alyva (N68) turi būti įpilta į besisukančias arba siūbuojančias dalis; Kas pusę mėnesio įpilkite tepalo į kumštelio angą; Kas mėnesį vieną kartą tepalo purkštukui įpylus tepalo;

2. Niekada nenaudokite metalinių įrankių, kad nedaužytumėte arba nebraižytumėte paviršiaus, kur yra susikaupusios dalys, pvz., komponentai ar formos.

3. Jei mašina nustoja veikti ilgam laikui, įpilkite tepalo, skirto sutepti tokias dalis kaip transmisija arba guolių dalis; Taip pat apdorokite mašiną vandeniui atsparia apsauga.

4. Niekada nedėkite ant mašinos jokių daiktų, kad nesugadintumėte mašinos.

5. Periodiškai nuvalykite dulkes iš komponentų, taip pat patikrinkite visus varžtus ir pritvirtinkite visus atsilaisvinusius varžtus.

6. Patikrinkite gnybtų varžtus, ar nėra laidų, tam tikru metu ir įsitikinkite, kad varžtas pritvirtintas;

7. Patikrinkite, ar ištemptame laidų kelyje nuo elektros dėžių nėra atsilaisvinusių stotelių; Jei dalis per laisva, vėl pritvirtinkite varžtą, kad išvengtumėte izoliacijos sluoksnio dilimo ar pažeidimų, dėl kurių gali atsirasti elektros nuotėkis;

8. Patikrinkite lengvai dėvisias paplotėles ir laiku pakeiskite pažeistą;

Pakavimas ir transportavimas

Niekada nestatykite mašinos horizontaliai arba vertikaliai žemyn; Išardykite mašinos koją ir pritvirtinkite visą mašiną dėžės dugnu. Mašina turi likti nejudančioje dėžėje ir gabenimo metu ji neturi atsiplėšti nuo dėžės ar purtyti;

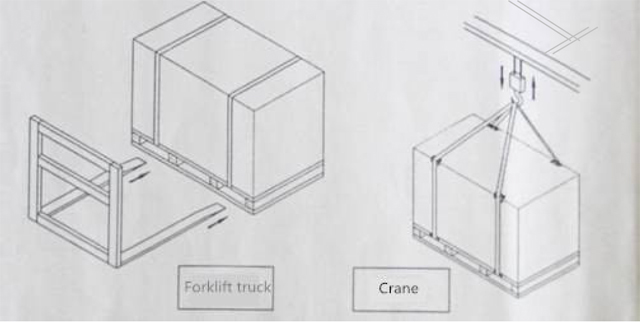

Mašinos pakuotė turi būti neutrali; Perkeldami mašiną naudokite šakinį krautuvą arba kraną ir stabiliai judinkite mašiną iš apačios; Atkreipkite dėmesį į iliustraciją paveikslėlyje, kaip nurodyta toliau; Keliant ir siūbuojant mašiną kranas neturi liestis su mašina. Pritvirtinkite mašiną 4 vnt M16X200 varžtais, tada sujunkite kranus ir varžtus mašinoms kelti ir siūbuoti. Tuo tarpu suminkštinti po mašina esančius apsauginius objektus. Jei reikia, naudokite statramstį stabiliam kėlimui (pavaizduota toliau, pav.)

Prieš išpakuodami dėžę patikrinkite, ar dėžė nepažeista; Jei dėžė apgadinama, jos neatidarykite ir nedelsdami susisiekite su siuntimo įmone; Atidarykite dėžę, kurią tikrins gabenimo darbuotojai ir užrašykite procesą;

Kalbant apie saugumą, atstumas nuo šakinio krautuvo žemės turi būti mažesnis nei 1 m; Jei mašiną judinate kranu, atstumas turi būti nuo 2 metrų iki 2,5 metrų

Dažni gedimai ir trikčių šalinimas
