Didelio greičio sukamieji 8 galvučių dangteliai siurblio dangteliams

Matmenys: 2000 mm (ilgis) * 1800 mm (plotis) * 2800 mm (aukštis)
Uždengimo galvutė: 8 galvutės
Atskiras išlaikymo rodiklis: 99 %
Greitis: 80 bpm
Įtampa: 220V-380V, 50-60HZ (pagal reikalavimus)
Bendra galia: 5kw
Reikalingas oro šaltinis: 0,6 MPa švarus ir stabilus oro šaltinis
Važiavimo triukšmas (decibelai): ≦80 decibelų
Mašinos svoris: 3,5 tonos
Mašinos medžiaga Rėmas: anglinio plieno nerūdijančio plieno rėmas;

Didelio greičio siurblio dangtelių užsukamojo dangtelio mašinos tipas susideda iš kelių pagrindinių dalių, įskaitant butelio / dangtelio tiekimo automatinį dangtelio keltuvą ir iššifravimo įrenginio įleidimo ir išleidimo butelių šablonus, uždarymo mechanizmo atmetimo mechanizmo elektrinį valdymą ir kt.

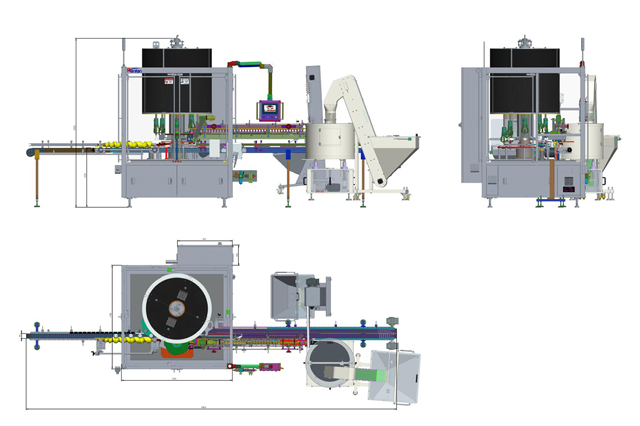

Piešimas

Savybės

PLC valdomas, integruotas dangtelio padavimas, sugriebimas, įdėjimas ir sukimas (gali būti susijęs su automatine dangtelių rūšiavimo mašina, kad būtų galima visiškai automatizuoti)
Gamybos pajėgumas gali pasiekti 80 bpm su 8 galvomis
Švelnus valdymas, be įbrėžimų ir dangtelių bei talpyklų sužalojimų
Greiti keitimai
Modulio struktūra, valdymas jutikliniu ekranu, lengva priežiūra
Tinka įvairių dydžių dangteliams, kasdieninėje chemijos pramonėje

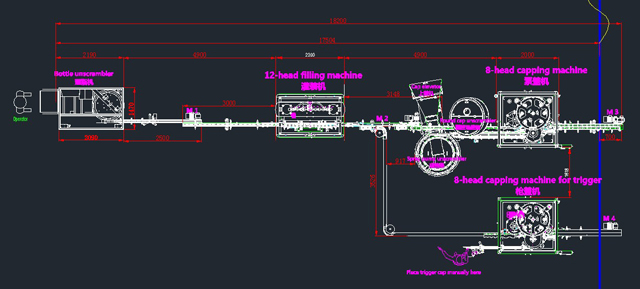

Lengvai prijungiamas prie pildymo mašinos ir etikečių klijavimo mašinos
Mažas važiavimo triukšmas

Darbo principas

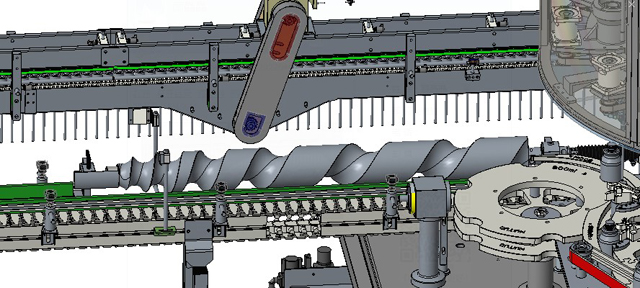

Tiekimas iš buteliuko užsukamu strypu

Buteliuko sraigtas yra apdorojamas kontūriniu dizainu, tiksliai ir greitai tiekiant buteliuką; Švelnūs judesiai, nepažeidžiamas buteliukas. Varžtinė pavara seka pagrindinę pavarą, sraigto kampą galima nustatyti per jutiklinį ekraną, kad jis atitiktų žvaigždutės ratą. Prie butelio įkišimo varžto yra jutiklis, nėra butelio, nėra dangtelio ir signalizacija, kai butelis užstrigo.

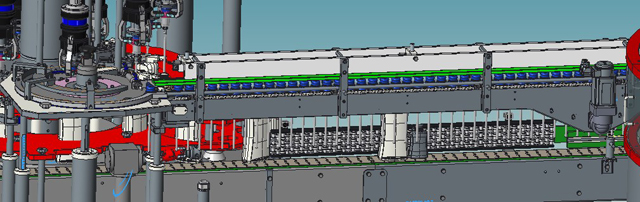

Servo dangtelio maitinimas:

Sraigtinis dangtelis turi servo variklį, skirtą dangtelio tiekimo grandinei. Servo variklis turi periodinio paleidimo ir sustabdymo, periodinio teigiamo ir neigiamo sukimosi privalumus, ne tik sumažina triukšmą ir apsaugo nuo užstrigimo.

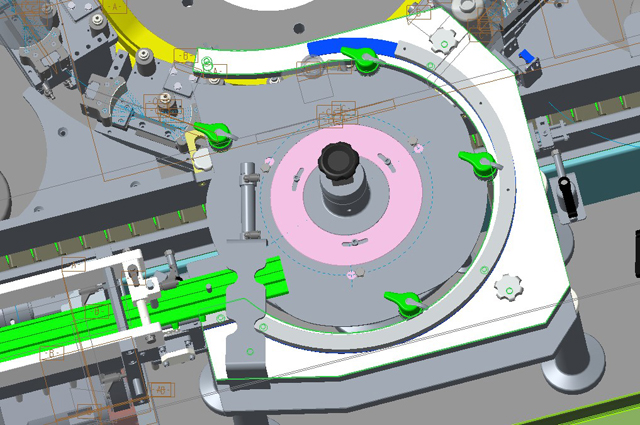

Kepurės padalijimas

Dangtelio skirstytuvas pritaikytas pagal dangtelio formą, todėl reikėtų pakeisti skirtingus skersmenis, tačiau reikia pakeisti tik baltą dalį toliau pateiktoje nuotraukoje.

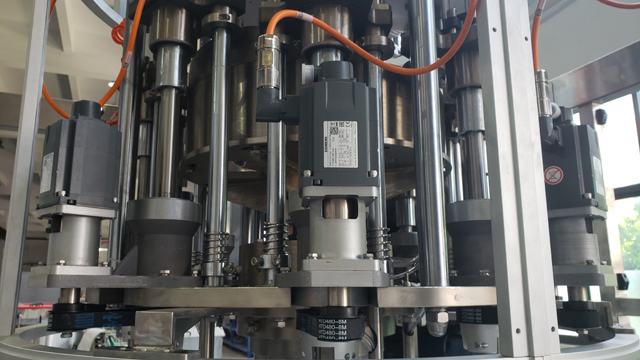

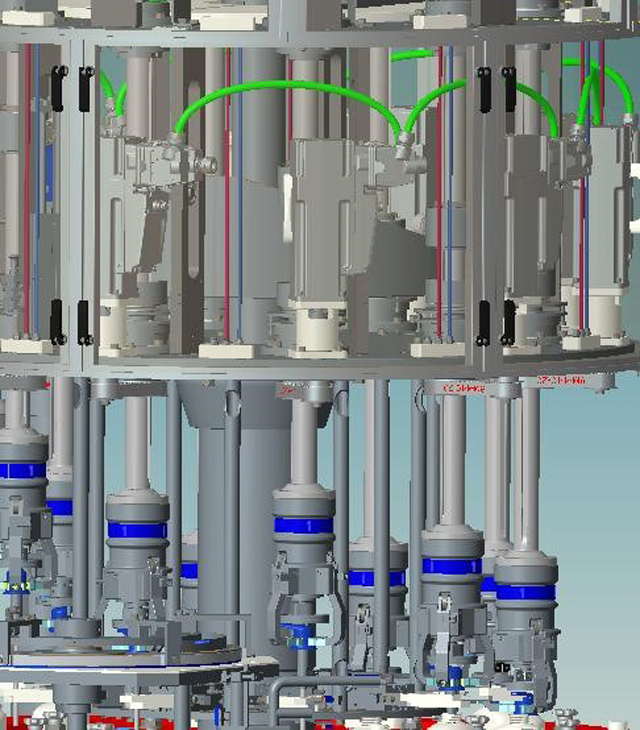

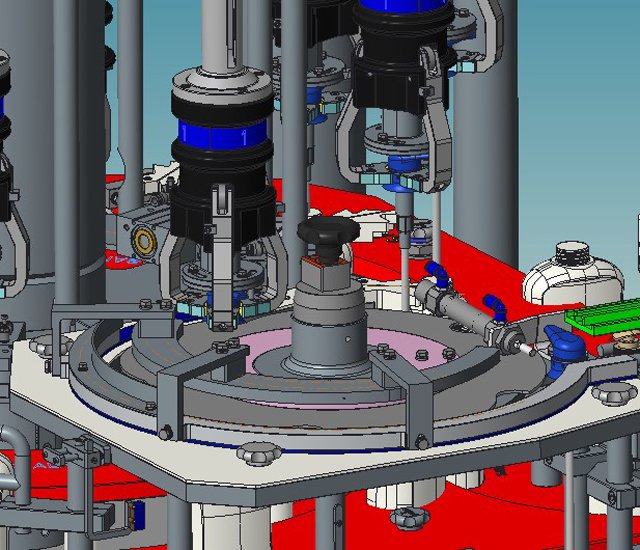

Servo dangtelis:

Sraigtinio uždengimo mašina naudoja Siemens pavaros sistemą, kuri sujungia valdymo sistemą ir servo variklį į itin kompaktišką vieningą sistemą, kad būtų užtikrintas maksimalus lankstumas minimalioje erdvėje ir 90 % sumažintas laidų skaičius. Uždengimo procese servo variklis gali valdyti ribojimo kreivės judėjimą sekcijose ir tuo pačiu metu gali užtikrinti sklandų segmentavimo procesą bei realizuoti skaitmeninį uždarymo sukimo momento valdymą, kuris yra visiškai pranašesnis už tradicinį sankabos sukimo momento valdymą.

Uždaros kilpos valdymas servo varikliu ir programa viso dangtelio proceso metu;
Automatiškai sureguliuokite uždarymo jėgą, kol bus pasiektas nustatytas sukimo momentas;
Dėl tikslaus ir lankstaus judesio pavaros modulio ir programos valdymo galima pašalinti uždengimo galvutės inercijos ir dalių nuokrypio įtaką;
Sukimo momento perjungimas tarp skirtingų gaminių gali būti pasiektas tiesiog pakeitus nustatytą programos reikšmę.

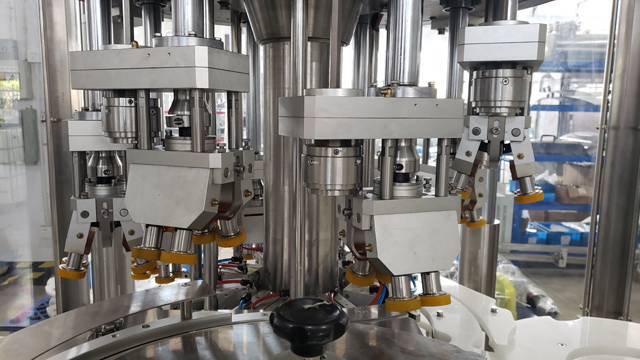

Pastaba: 8 galvučių dangtelio uždengimo mašinos uždengimo galvutės skiriasi:

Jis naudoja nuolatinio magneto sankabą, kad valdytų dangtelio sukimo momentą.

Uždengimo proceso metu sukimo momentas tolygiai pasklinda keturiems ratams
Atlikite nesusijusį judesį tarp ratų ir gaubtų
Užkimšdami stotelę tarp ratų ir butelių laikykite statinę
Brangi sukimo momento valdymo sistema, stabili ir pagrįsta sukimo momento vertė

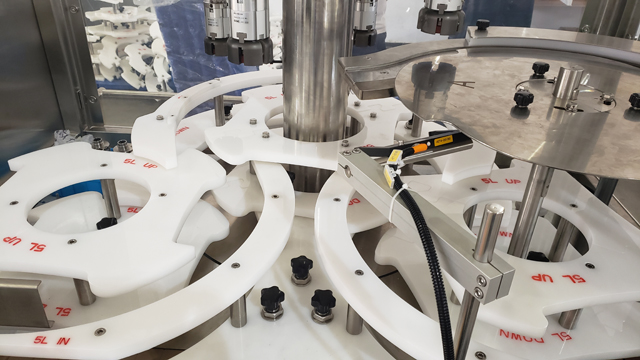

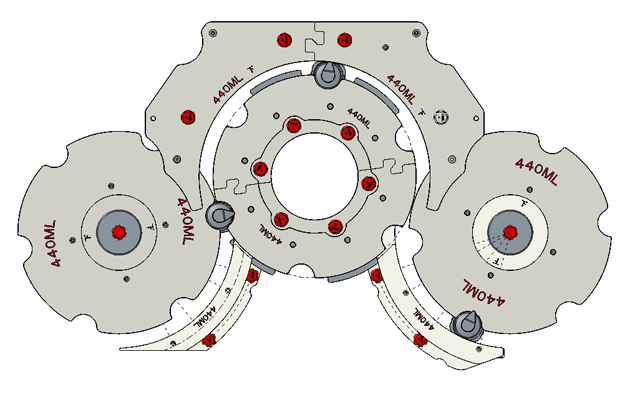

Įvairių produktų-šablonų keitimas

Pagaminta iš PP, suprojektuota pagal butelio formą, lygaus paviršiaus. Jis gali ne tik stabilizuoti padėtį, bet ir neleisti buteliui subraižyti; ir leidžia greitai pakeisti.

Skirtingoms gaminių specifikacijoms taikomas greito atleidimo dizainas. Šablonai žymimi spalvomis, kad būtų galima atskirti skirtingas specifikacijas.

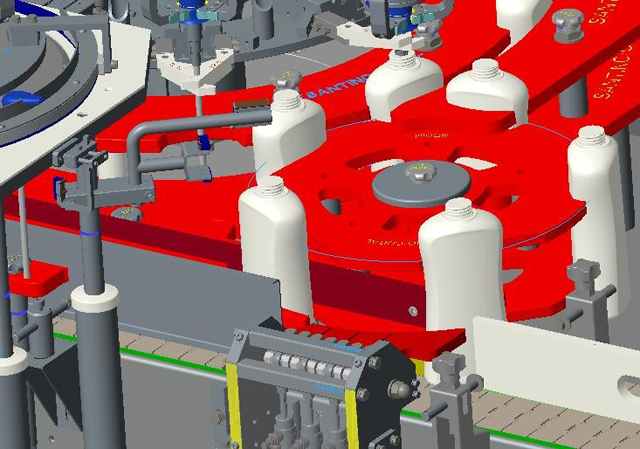

Atmetimo sistema

Dvigubas konvejeris įrengtas po dangtelio. Kvalifikuoti produktai paprastai gabenami, o nekvalifikuoti (be dangtelio, be vidinio vamzdžio, netinkamai uždėto dangtelio) bus automatiškai padalyti į kitą konvejerį sukamuoju cilindru. Kai pasirodys butelio blokas, uždarymo mašina automatiškai sustos ir vėl pradės veikti, kai problema bus išspręsta.

Saugios durys

Visose duryse sumontuotas ribinis jungiklis, užtikrinantis, kad mašina sustotų ir siunčia įspėjamąjį signalą atidarius duris. Visos gamybos zonos mašinos su kilnojama apsauga yra elektra užblokuotos, kad būtų visiškai išjungta pagrindinė pavara ir valdymo grandinė ir greitai sustabdomas visas mašinos judėjimas iškart atidarius apsaugą.

Pagrindiniai techniniai parametrai

- Matmenys: 2000 mm (ilgis) * 1800 mm (plotis) * 2800 mm (aukštis)
- Uždengimo galvutė: 8 galvutės
- Atskiras išlaikymo rodiklis: 99 %
- Greitis: 80 bpm
- Įtampa: 220V-380V, 50-60HZ (pagal reikalavimus)
- Bendra galia: 5kw
- Reikalingas oro šaltinis: 0,6 MPa švarus ir stabilus oro šaltinis
- Važiavimo triukšmas (decibelai): ≦80 decibelų
- Mašinos svoris: 3,5 tonos
- Mašinos medžiaga Rėmas: anglinio plieno nerūdijančio plieno rėmas;
- Užsukamas dangtelis kontaktuojant su dangteliu: poliuretanas (PU) ;
- Ekrano durys: nerūdijančio plieno apvadai, organinis stiklas; elektros dėžutė: nerūdijantis plienas;
- Mechaninių dalių prijungimas ir tvirtinimas: anglinis plienas, nerūdijantis plienas ir kt.;
- Sandariklis: guma

Pagrindiniai techniniai komponentai

PLC: Siemens
Jutiklinis ekranas: Siemens
Servo: Siemens
Pertraukėjas: Schneider
Dažnio keitiklis: Siemens
Mygtukas: Schneider
Signalizacijos lemputė: Schmersal
Apsauginių durų jungiklis: Schmersal
Jutiklis: SICK/IFM/LEUZE
Nuotolinis modulis: Fbox-WIFI (momentiniam ryšiui ir nuotoliniam valdymui)

Jei pirmiau minėtų prekių ženklų sandėlyje nėra, vietoj jų pasirinksime lygiaverčius prekių ženklus.

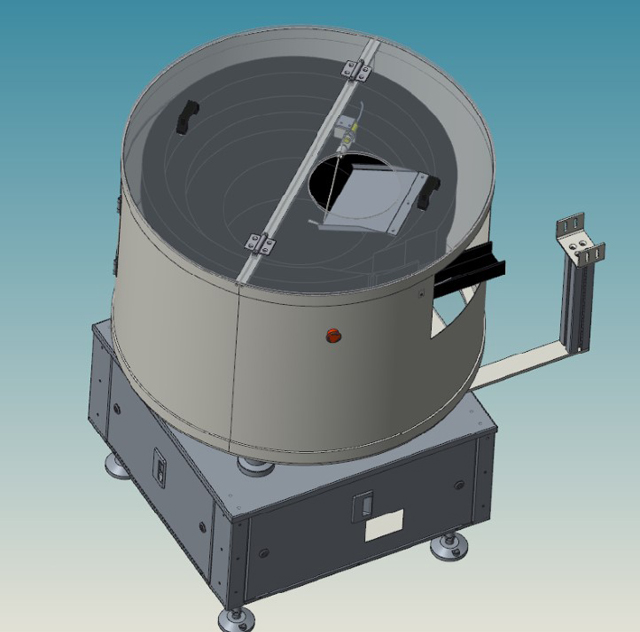

Automatinis dangtelio liftas ir iššifravimo įrenginys

Tai yra reguliariai išdėstyti netvarkingą purškimo dangtelį vibracijos principu, o apvalų dangtelį - pagal plokštę. Dangtelis tvarkingai išleidžiamas iš dangtelio kanalo, o uždengimo mašina suimama paskirstymo plokšte.
Iššifruotojo greitis automatiškai reguliuojamas pagal liftą. Liftas yra sujungtas su iššifratoriumi ir automatiškai valdo dangtelio siuntimo greitį, kuris suderinamas su visos linijos greičiu.
Iššifravimo įrenginys yra automatiškai valdomas dangtelio mašinos sąsaja, be rankinio reguliavimo.
Parametrus galima išsaugoti.
Greitas pakeitimas.
