Stiklinių indelių pusiau automatinė vakuuminio uždarymo mašina maisto sandarinimo įranga

• Modelis: VK-SVC vakuuminio uždengimo mašina
• Maitinimas: AC220V/50-60Hz
• Maksimalus greitis: 1200-1500 bph
• Galia: ≤1,3KW (įskaitant vakuuminį siurblį)
• Dangtelio skersmuo: Φ30-Φ85mm Φ85-Φ110mm
• Butelio aukštis: 50-180mm 、120-250mm
• Butelio skersmuo: Φ30-Φ80mm Φ80-Φ150mm
• Ribinis vakuumo laipsnis: -0,08Mpa
• Uždengimo sukimas: 5-25 N.M
• Oro suvartojimas: 0,5m3/0,7Mpa
• Mašinos dydis: 750 * 7001350 mm
• Svoris: 157kg

Žiūrėti vaizdo įrašą

Ši serijos uždengimo mašina yra ištirta ir pagaminta mūsų pačių, turėdami ilgametę gamybos patirtį; yra originalus vidaus kūrinys, siurbimui naudojamas vakuuminis siurblys, galimas aukštas vakuumo laipsnis, uždengimo sukimo momentas ir vakuumo lygis gali būti nustatomi pagal poreikį, suderinami su įvairių formų ir dydžių buteliais, kad būtų galima uždengti, tvirtas suderinamumas ir lengvas reguliavimas.

Pagrindiniai pneumatiniai ir elektriniai komponentai yra iš pasaulyje žinomų prekių ženklų, stabilūs ir patikimi.

Plačiai naudojamas stikliniuose buteliuose su skardos dangteliais su vakuuminiu dangteliu maistui, konservams, gėrimams, pagardams, sveikatos priežiūros produktams ir kitoms pramonės šakoms.

Pagrindinis techninis parametras

• Modelis: VK-SVC vakuuminio uždengimo mašina
• Maitinimas: AC220V/50-60Hz
• Maksimalus greitis: 1200-1500 bph
• Galia: ≤1,3KW (įskaitant vakuuminį siurblį)
• Dangtelio skersmuo: Φ30-Φ85mm Φ85-Φ110mm
• Butelio aukštis: 50-180mm 、120-250mm
• Butelio skersmuo: Φ30-Φ80mm Φ80-Φ150mm
• Ribinis vakuumo laipsnis: -0,08Mpa
• Uždengimo sukimas: 5-25 N.M
• Oro suvartojimas: 0,5m3/0,7Mpa
• Mašinos dydis: 750 * 7001350 mm
• Svoris: 157kg

Struktūra ir darbo principai

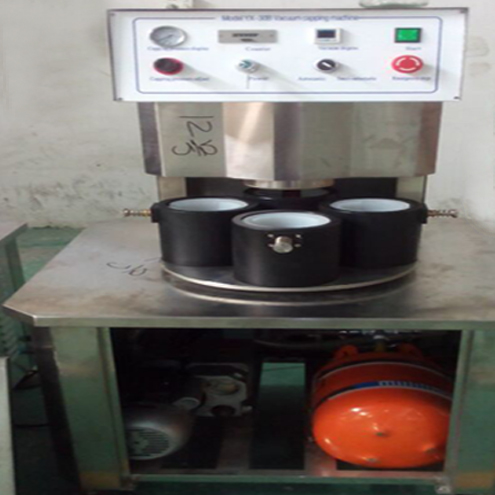

Nuotrauka1 Vakuuminio dangtelio mašina

Darbo principai ir funkcijos

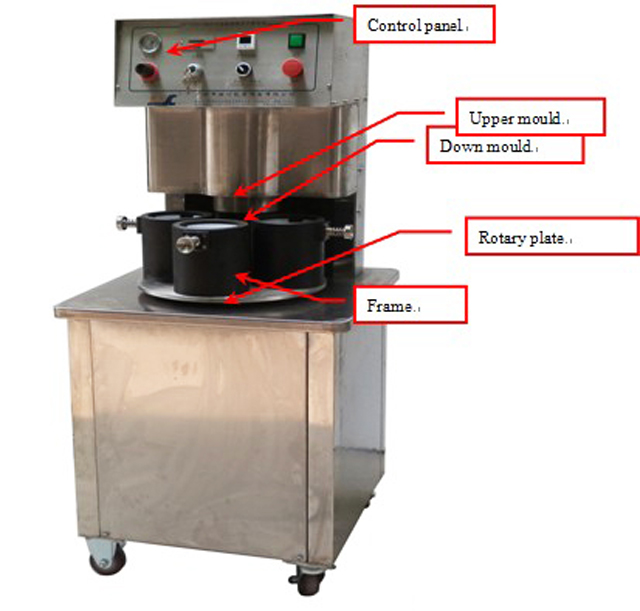

Šią mašiną sudaro mašinos rėmas, viršutinė liejimo forma, sukimosi padėties sistema, dangtelio konstrukcija, vakuuminė sistema, elektrinė ir slėgio valdymo sistema.

Dirba kaip: įdėkite stiklinę su dangteliais į pūkinę formą, tada ranka nuleiskite formą iki uždengimo galvutės centro. Tada mašina automatiškai užsidengs vakuumu.

Ši mašina atlieka šias funkcijas:

1. Padėjus apatinę formą prie uždengimo galvutės centro, mašina automatiškai užsikimš vakuumu;
2. Žemiausia vakuumo nustatymo funkcija: jei mašina nepasiekia anksčiau nustatyto vakuumo laipsnio, aparatas neveiks kitos procedūros metu;
3. Uždengimo sukimo momento funkcija: Uždengimo galvutė judinama oro cilindru ir gali būti reguliuojama slėgiu;

Pagrindinė struktūra ir komponentai

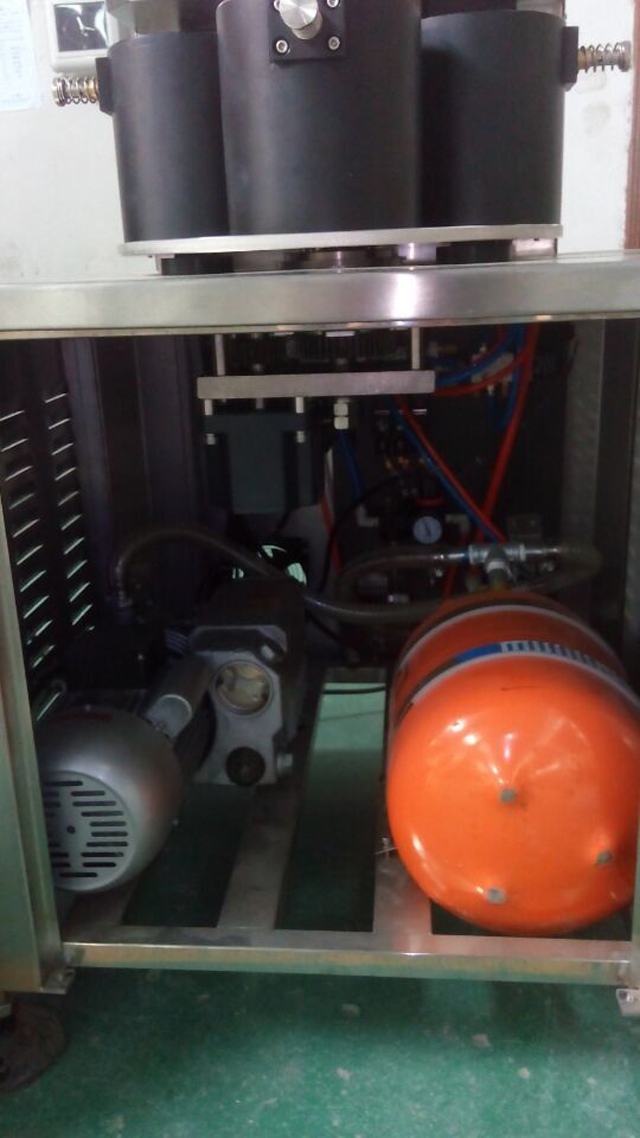

Vakuuminis siurblys ir vakuuminis bakas:

Vakuuminis siurblys ir vakuuminis bakas naudojami vakuuminei funkcijai pasiekti, vakuuminis siurblys turi būti su vakuumine alyva, pusė vakuuminės alyvos viduje yra gerai. Neleidžiama naudoti mašinos, jei viduje nebėra vakuuminės alyvos

Pls prijunkite vakuuminį siurblį ir vakuuminį baką, kaip nurodyta paveikslėlyje, ir tiekkite maitinimą

Rotacinės plokštės konstrukcija

Ši sukamoji plokštė judama 4 žingsniais Kad sukamoji plokštė judėtų tolygiai, ši sukamoji plokštė turi 3 trinties plokštes, kurios užtikrina atsparumą ir užtikrina stabilų judėjimą. Darbo metu mašina turi būti švari, o trinties plokštės susidėvės palaipsniui, reguliariai tikrinkite ir reguliariai keiskite.

Sukamąją plokštę perkelia pagrindinis variklis, kai signalo detektorius pereina prie paleidimo artumo jungiklių ir gauna signalus (signalo detektorius ir artumo jungikliai yra apie 2-3 mm), viršutinė forma pereina į dangtelį, kai uždengia, variklis vis dar veikia. , kai signalo detektorius pereina prie saugos artumo jungiklių ir gauna signalą, variklis nustoja veikti.

Rankiniai variniai komplektai darbo metu susidėvės, juos reikia reguliariai tepti tepalu ir pakeisti, kai yra pažeisti. Kai pakeičiate, galite pamatyti 5 paveikslėlį

Dangtelio struktūra

Uždengiama galva

Uždengimo galvutė perkeliama cilindru, kad ją pakeltų ir nuleistų, kai uždengimo galvutė nusileidžia iki dangtelio ir pasiekia vakuumo laipsnį, kaip nustatyta anksčiau, uždarymo galvutė pereis prie kitos procedūros. Uždarymo sukimo momentą galima reguliuoti valdymo skydelyje esančiu uždarymo slėgio mygtuku (kaip matote valdymo skydelyje)

Raudona guma dangtelio viduje yra lengvai nusidėvinti dalis, kurią reikia dažnai tikrinti ir keisti. Uždengiant uždengimo galvutę reikia tvirtai priglausti prie dangtelių, galite ką nors įdėti į pūkų formą, kad pasiektumėte skirtingus aukščius. Tačiau aukštis negali būti per didelis arba, jei jis yra per aukštas, negalite pasiekti vakuumo funkcijos, tačiau jei jo nepakanka, jo negalima uždengti. Paprastai atstumas tarp dangtelių ir apatinės formos viršaus yra 16–19 mm

Butelio paspaudimo įrenginys

Butelio spustelėjimo įtaisas turi pritvirtinti butelį uždengiant dangteliu, kai sukamoji plokštė turi būti padėta, butelio paspaudimo cilindras pajuda, kad pritvirtintų butelį, kad būtų užtikrintas geras dangtelis

Montavimas

1. Mašina turi būti švarioje ir saugioje vietoje
2. Įsitikinkite, kad yra avarinis stabdymas (5 pav.)
3. Tiekti maitinimą patikrinti
4. Prijunkite mašiną su dujotiekiu prie alyvos ir vandens separatoriaus, nustatykite oro slėgį iki 0,6 MPa
5. Prijunkite vakuuminį baką prie mašinos. Įsitikinkite, kad nėra dujų nuotėkio.

Valdymo pulto veikimas

Valdymo skydelį sudaro uždarymo slėgio lentelė, uždarymo slėgio reguliavimo, skaitiklio, maitinimo jungiklio, vakuumo reguliavimo ir avarinio stabdymo.

1. Uždengimo slėgio reguliavimas gali būti naudojamas reguliuoti uždarymo sukimo momentą, kai jis sukamas pagal laikrodžio rodyklę, slėgis padidėjo, uždarymo momentas yra stipresnis, kai jis yra prieš laikrodžio rodyklę, slėgis sumažėjo, uždarymo momentas yra mažesnis.
2. Avarinis sustabdymas, kai kas nors atsitiks, paspauskite avarinio stabdymo jungiklį, tada mašina bus saugioje padėtyje
3. Skaitiklis skirtas suskaičiuoti, kiek akinių pagaminote, jei paspausite atstatymo mygtuką, skaitiklis bus skaičiuojamas kaip nulis.
4. Jei reikia reguliuoti vakuumo laipsnį, vakuuminio reguliavimo lentelėje paspauskite „M“ ir bus rodoma „St1“, paspauskite „︽“„︾“, kad sureguliuotumėte
5. Alyvos ir vandens separatorius ir slėgis bei reguliavimas (10 pav.)

Alyvos ir vandens separatorius susideda iš rankinio valdymo vožtuvo, slėgio reguliavimo, oro slėgio lentelės, alyvos reguliavimo, oro filtro ir tepalo

Rankinis valdymo vožtuvas skirtas įjungti ir išjungti visą mašinos oro tiekimą

Slėgio reguliavimas yra skirtas tiekti slėgį į mašiną, kai jis sukamas pagal laikrodžio rodyklę, slėgis padidinamas, kai prieš laikrodžio rodyklę, slėgis sumažėjo.

Oro slėgio lentelė turi rodyti mašinos darbinį slėgį

Alyvos reguliavimas skirtas tiekti alyvą į mašiną, kai pasukama pagal laikrodžio rodyklę, alyva sumažėjo, kai prieš laikrodžio rodyklę, alyva padidėjo

Oro filtras skirtas pašalinti kompresinio oro vandenį, kai alyvos ir vandens separatoriaus slėgis yra lygus nuliui, oro filtras automatiškai pašalins vandenį.

Tepalas turi tiekti alyvą mašinai, pirmiausia reikia išjungti oro tiekimą ir įpilti alyvos į tepiklį, maždaug 2-3 mėnesius per kartą.

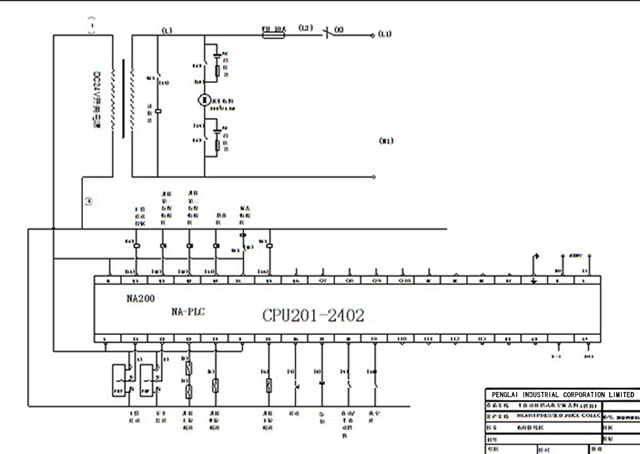

Elektrinis vakuuminio uždarymo mašinos brėžinys

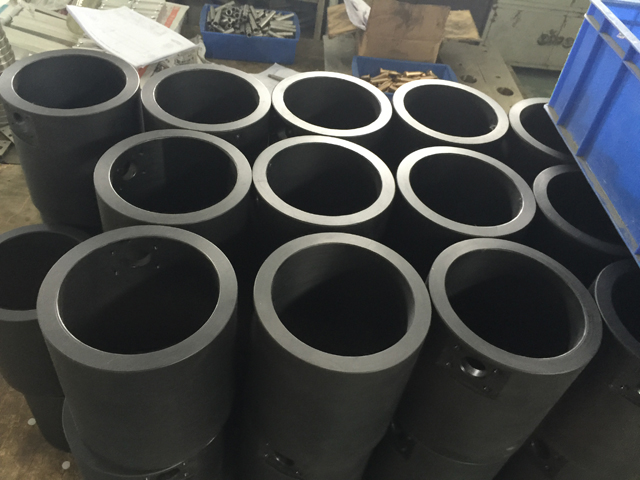

Atsarginės dalys pelėsiams, tinkančios įvairių dydžių stiklainiams/buteliams
