Individualizuota monobloko mažo butelio E skysčio užpildymo skysčių uždengimo linija

• Modelis: VK-MFC
• Užpildymo tūris: 1-150ml
• Išeiga: 30-50 Butelių/min
• Užpildymo tikslumas: mažesnis nei ±1 %
• Maitinimas: 220V/50Hz (pritaikytas pagal kliento reikalavimus)
• Apribojimų rodiklis: daugiau nei 99 %
• Stabdymo koeficientas: daugiau nei 99 %
• Ženklinimo rodiklis: daugiau nei 99 %
• Oro tiekimas: 1,3 m3/h 0,4-0,8Mpa
• Galia: 2,0 kw
• Svoris: 650 kg
• Matmenys: 6000*3200*1750mm

Mažų butelių pildymo kamštelių linijos gaminių apžvalga

Tinkamas 5-100 ml skysčių užpildymui ir sandarinimui farmacijos pramonėje, VK-MFC mažų dozių skysčių pildymo aparatas yra tinkamos struktūros, didelio tikslumo indeksavimo lentelė užpildymui, uždengimui, dangtelio presavimui, tikslus peristaltinio siurblio užpildymas; Mašiną valdo PLC, nes lengva valdyti ir prižiūrėti. Yra sistema, kuri veikia kaip be pildymo be butelių padavimo, užkimšimo be butelių jutiklio, be kamštelių be kamščių. Pildymo linija, pagaminta iš nerūdijančio plieno, kaip darbo platforma, atitinka GMP standartą. Mašina, valdoma pneumatine ir elektrine dviguba sistema, naudoja mechaninę transmisiją, kuri gali perduoti energiją stabiliai ir sunaudojant mažesnį energijos kiekį bei tikslias padėties nustatymo funkcijas. Pildymo linija ypač naudojama masinėje gamyboje.

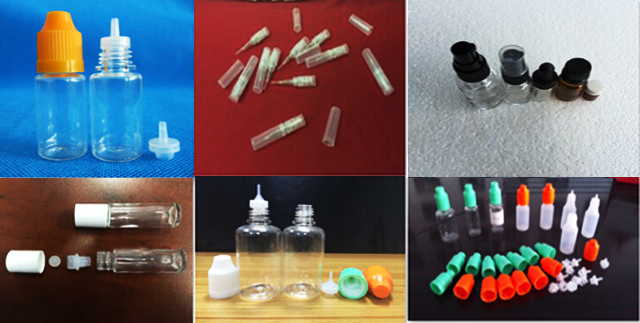

Užpildymo linijos pritaikymas:

Pagrindinis užpildymo dangtelio ženklinimo linijos techninis parametras:

Modelis: VK-MFC

Užpildymo tūris: 1-150ml

Išeiga: 30-50 Butelių/min

Užpildymo tikslumas: mažesnis nei ±1 %

Maitinimas: 220V/50Hz (pritaikytas pagal kliento reikalavimus)

Apribojimų rodiklis: daugiau nei 99 %

Stabdymo koeficientas: daugiau nei 99 %

Ženklinimo rodiklis: daugiau nei 99 %

Oro tiekimas: 1,3 m3/h 0,4-0,8Mpa

Galia: 2,0 kw

Svoris: 650 kg

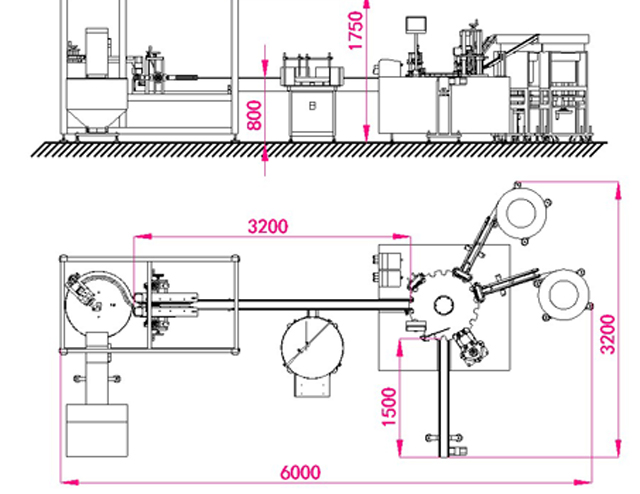

Matmenys: 6000*3200*1750mm

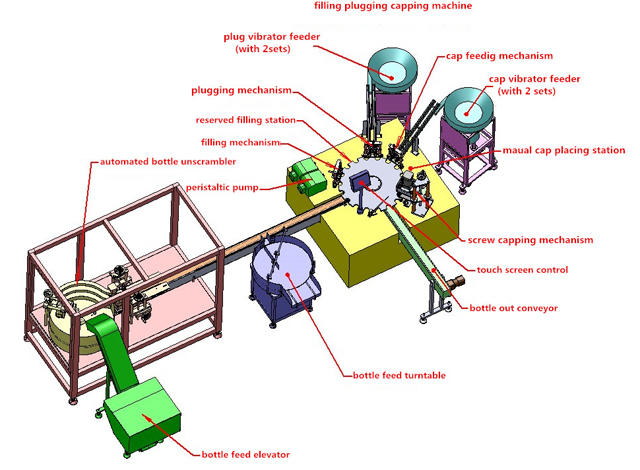

Pagrindinė užpildymo linijos konfigūracija

Atsarginės dalys monobloko užpildymui

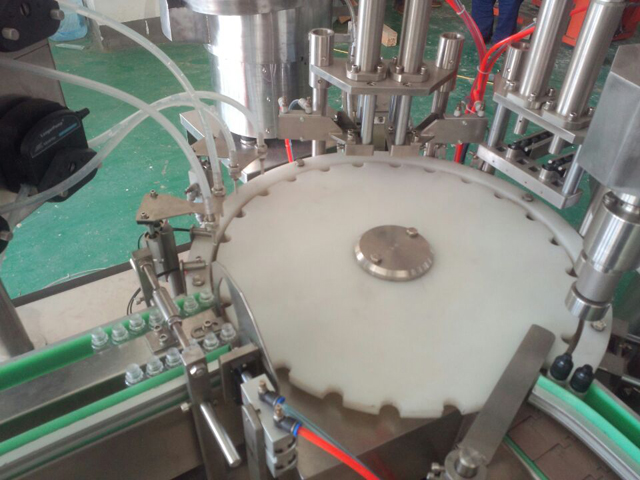

Pagrindinės dalys ir veikimo principas

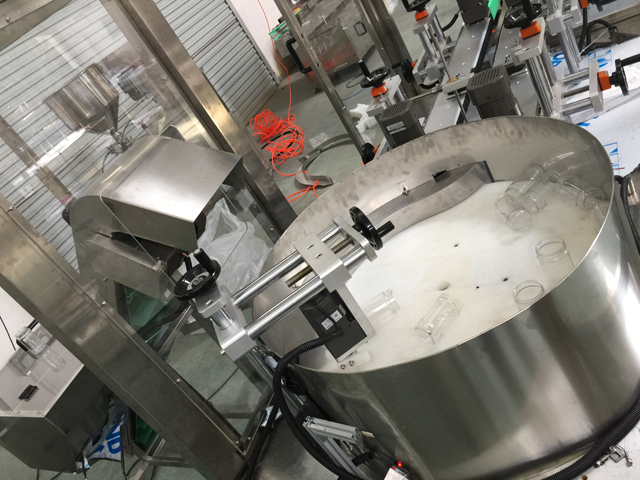

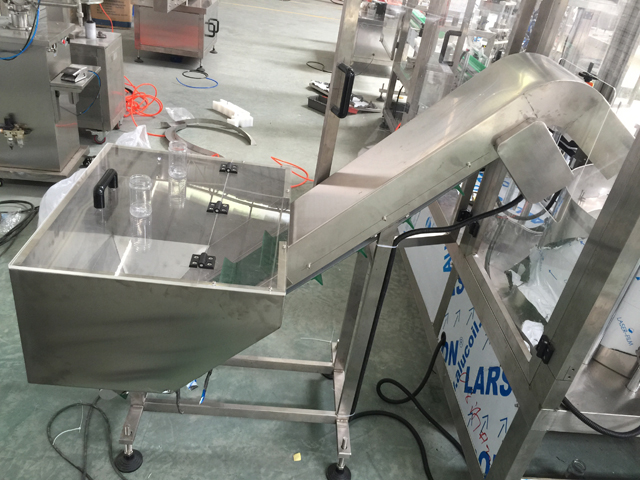

Butelių iššifravimo sistema

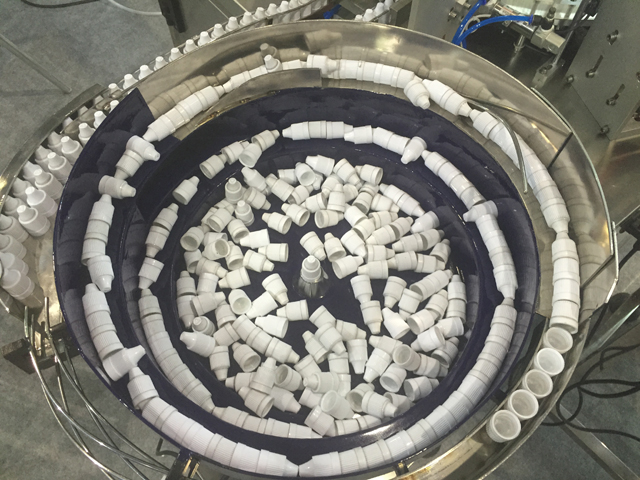

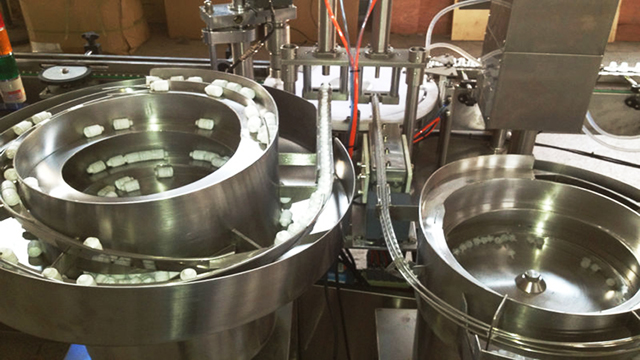

Butelių kamšteliai ir vidinis kištuko vibratorius

1. Mašina sudaryta iš tokių dalių kaip konvejerio juosta, mašinos eskizas, butelių ir dangtelių vibratorius, peristaltinis siurblys ir kt.

2. Paruoškite pakankamai butelių, kamščių, kamštelių ir skysčio. Kaiščiai ir dangteliai turi visiškai užpildyti vibruojančius takelius ir užkimšimo bei dangtelio darbo vietas. Buteliai turi būti pristatyti konvejeriu prie indeksavimo žvaigždutės rato, tada buteliai su pertraukomis bus tiekiami indeksavimo žvaigždute į užpildymo, užkimšimo ir uždengimo vietas.

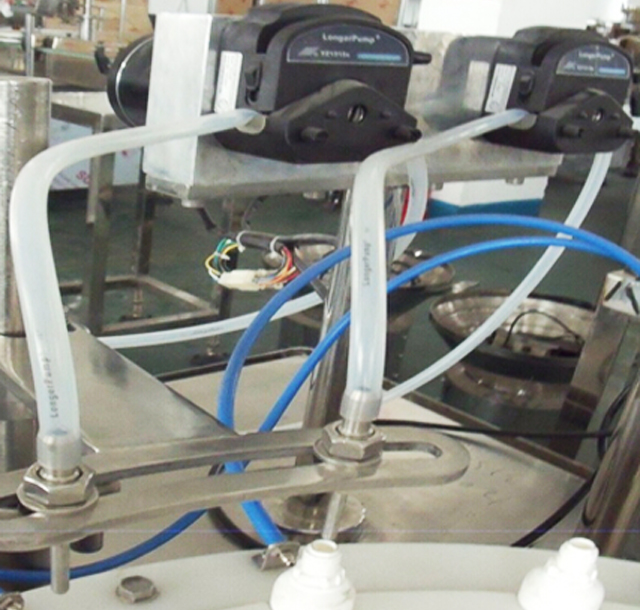

3. Skystis turi būti įsiurbiamas peristaltiniu siurbliu, o tada tiekiamas silikoniniais vamzdeliais. Galiausiai skystis į butelius bus supiltas adatiniais vamzdeliais, kurie automatiškai juda aukštyn ir žemyn. Kiekvienam judėjimui aukštyn ir žemyn adatos vamzdeliais atliekami du užpildymo ciklai. Pildymas baigiamas cikliškai į butelius įkišant užpildymo antgalius. Naudojant fotoelektrinę akį be buteliuko ir jei darbo vietoje nėra buteliukų, peristaltinis siurblys nustoja veikti, nes butelių negalima aptikti.

4. Kaiščio vibracinis dubuo tiekia kamščius į kamščio įkišimo stotį, o užpildyti buteliai su pertraukomis perkeliami indeksavimo žvaigždute į padėtį po užkimšimo stotimi.

5. Tada cilindras varo kištuko įdėklą, kad jis pasinertų žemyn ir įstumtų kamščius į butelius. Užkimšti buteliai indeksavimo žvaigždutės ratuku bus perkelti į kamštelio nuleidimo ir užkimšimo stotis

6. Uždengimo galvutė sukasi ir juda aukštyn ir žemyn kaip visuma. Kai buteliai sustoja po juo, žemyn nukreipta uždengimo galvutė suspaudžia dangtelius ir baigia uždengti. Naudojant kištuką aptinkančią fotoelektrinę akį, kai stotyje nėra butelių arba yra butelis, bet nėra dangtelio, dangtelio spaudimo mechanizmas nustos judėti, nes nebus aptikta jokių vidinių kamščių. Taip galima išvengti, kad gatavas produktas liktų be vidinių kamščių. Apribojimas daugiausia pasiekiamas sukimosi aukštyn ir žemyn judesiais. Užkimšti buteliai pristatomi į mašinos galą ir paruoštas kitas ciklas.

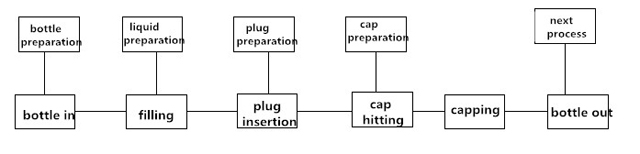

7. Mašinos darbo procesas

Priežiūra

1. Norint pailginti mašiną ir optimizuoti mašinos funkciją, būtina patikrinti ir prižiūrėti mašiną; Darbinę mašiną reikia prižiūrėti kas tris mėnesius; Guolių ir krumpliaračio transmisijos dalis turi būti sutepta tepalu; Tepimas turi būti atliekamas periodiškai; Slydimo alyva (N68) turi būti įpilama į detalę, pavyzdžiui, judant atgal arba keliant du kartus per dieną; Automobilio alyva (N68) turi būti įpilta į sukamas arba siūbuojamas dalis; Kas pusę mėnesio įpilkite tepalo į kumštelio angą; Kas mėnesį vieną kartą alyvos purkštukui įpylus tepalo;

2. Niekada nenaudokite metalinių įrankių, kad nedaužytumėte arba nebraižytumėte paviršiaus, kur yra susikaupusios dalys, pvz., komponentai ar formos.

3. Jei mašina nustoja veikti ilgam laikui, įpilkite tepalo, skirto sutepti tokias dalis kaip transmisija arba guolių dalis; Taip pat apdorokite mašiną vandeniui atsparia apsauga.

4. Niekada nedėkite ant mašinos jokių daiktų, kad nesugadintumėte mašinos.

5. Periodiškai nuvalykite dulkes iš komponentų, taip pat patikrinkite visus varžtus ir pritvirtinkite visus atsilaisvinusius varžtus.

6. Patikrinkite gnybtų varžtus, ar nėra laidų, tam tikru metu ir įsitikinkite, kad varžtas pritvirtintas;

7. Patikrinkite, ar ištemptame laidų kelyje nuo elektros dėžių nėra atsilaisvinusių stotelių; Jei dalis per laisva, vėl pritvirtinkite varžtą, kad išvengtumėte izoliacijos sluoksnio dilimo ar pažeidimų, dėl kurių gali atsirasti elektros nuotėkis;

8. Patikrinkite lengvai dėvisias paplotėles ir laiku pakeiskite pažeistą;

Pakavimas ir transportavimas

Niekada nestatykite mašinos horizontaliai arba vertikaliai žemyn; Išardykite mašinos koją ir pritvirtinkite visą mašiną dėžės dugnu. Mašina turi likti nejudančioje dėžėje ir gabenimo metu ji neturi atsilaisvinti nuo dėžės ar purtyti;

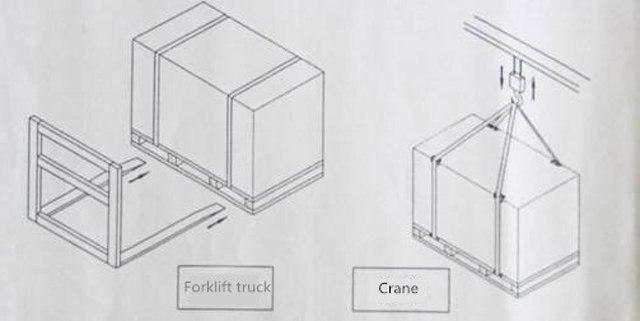

Mašinos pakuotė turi būti neutrali; Perkeldami mašiną naudokite šakinį krautuvą arba kraną ir stabiliai judinkite mašiną iš apačios; Atkreipkite dėmesį į iliustraciją paveikslėlyje, kaip nurodyta toliau; Keliant ir siūbuojant mašiną kranas neturi liestis su mašina. Pritvirtinkite mašiną 4 vnt M16X200 varžtais, tada sujunkite kranus ir varžtus mašinoms kelti ir siūbuoti. Tuo tarpu suminkštinti po mašina esančius apsauginius objektus. Jei reikia, naudokite statramstį stabiliam kėlimui (pavaizduota toliau, pav.)

Prieš išpakuodami dėžę patikrinkite, ar dėžė nepažeista; Jei dėžė apgadinama, jos neatidarykite ir nedelsdami susisiekite su siuntimo įmone; Atidarykite dėžę, kurią tikrins gabenimo darbuotojai ir užrašykite procesą;

Kalbant apie saugumą, atstumas nuo šakinio krautuvo žemės turi būti mažesnis nei 1 m; Jei mašiną judinate kranu, atstumas turi būti nuo 2 metrų iki 2,5 metrų.
