Individualizuota automatinė vertikalių kvadratinių butelių keturių pusių ženklinimo mašina

• Ženklinimo tikslumas: ±1 mm;(neturi produkto, etiketės paklaida)
• Ženklinimo greitis: 20 ~ 60 butelių/min.; (turi ryšį su produkto etiketės dydžiu)
• Taikyti gaminio dydį: ￠30 ≤ produkto skersmuo ≤￠100 mm;
• Taikyti etiketės dydį: 15 ≤ plotis ≤ 110 mm, ilgis ≥ 20 mm;
• Visas mašinos dydis: 1800 × 900 × 1300 mm; (ilgis × plotis × aukštis)
• Prijunkite maitinimą: 220Vs50|60Hz;
• Oro slėgis: 0,2~0,5 Mpa;
• Visos mašinos svoris: 280 kg.

Ši etikečių klijavimo mašina gali būti naudojama įvairiems cilindro formos gaminių pusiau apskritimams, tik užpakalinė dviguba žyma priklijuoja, pavyzdžiui, maisto skardinės, kosmetikos apskritimo buteliuko ir vaistų buteliuko klijavimas... ženklas; Paimkite tuziną kodų mašinų, pavyzdžiui, kitą niuansą, galite priklijuoti ženklą, kad būtų galima spausdinti tuo pačiu metu gauti informaciją, pvz., partijos numerį ir pan.

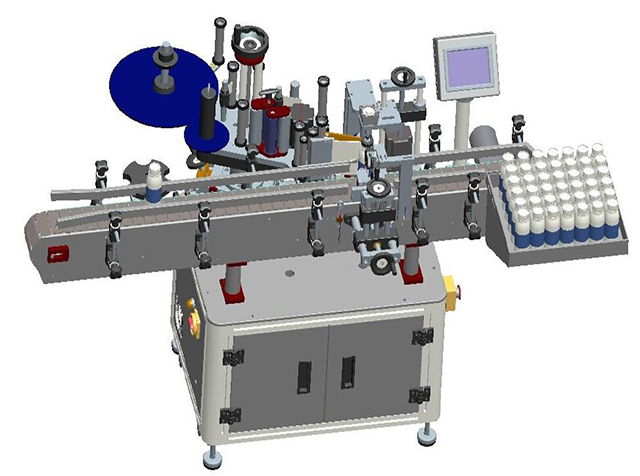

Ženklinimo mašinos brėžinys:

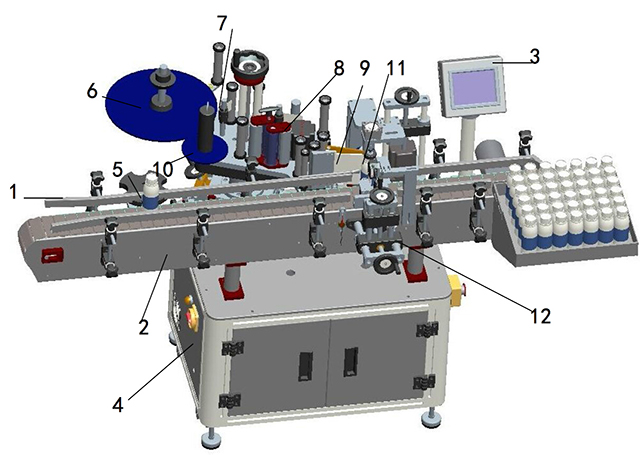

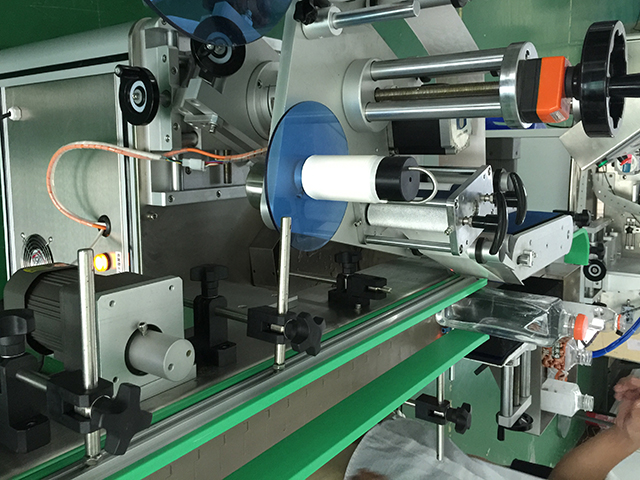

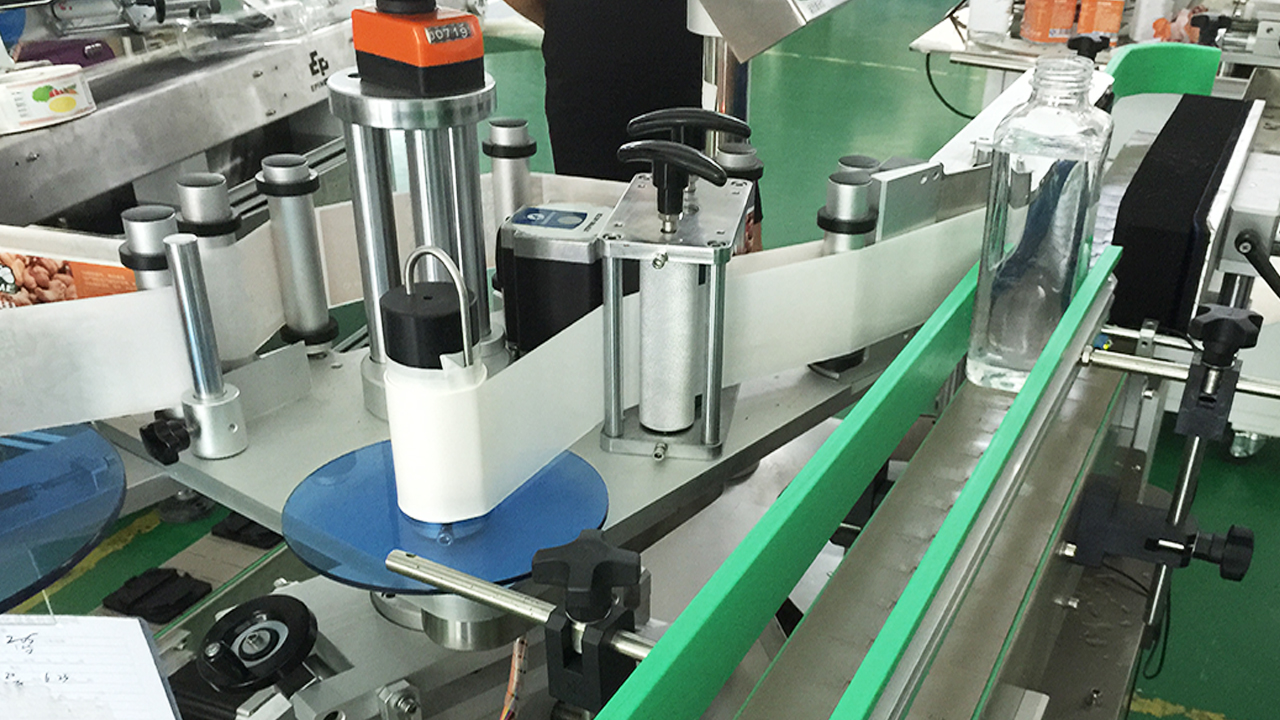

Išsami informacija apie ženklinimo mašiną

1. Kreipiamoji juosta: nukreipkite gaminį judant išilgai diržo;

2. Pristatymo sistema: Butelių pristatymas į ženklinimo dalį ir surinkimo stalą po ženklinimo;

3. Jutiklinis ekranas: HMI, pakeiskite įrenginio valdymo parametrą

4. Elektros dėžutė: elektroninis valdymo centras, įvairūs valdikliai ir PLC;

5. Butelių paskirstymo sistema: sureguliuokite delsos laiką reguliuodami variklį, kad gautumėte tinkamą laiką skirtingų butelių ženklinimui;

6. Etikečių plokštė: Etikečių atraminė dalis;

7. Etikečių slėgis: priveržkite etiketes, išlaikykite etikečių įtempimą, kad gaminiai būtų ženklinami tiksliai;

8. Traukos sistema: variklis, varantis etikečių popierių, kad būtų galima nulupti etiketes;

9. Etikečių nulupimo plokštelė: Nulupkite etiketes;

10. Etikečių rinktuvas: apatinių etikečių popieriaus atsiminimas;

11. Etiketės dengiančios: tobulas ženklinimo efektas;

12. Padėties nustatymo sistema: Gaminių padėties nustatymo sistema;

Taikymas

Taikyti etiketę: Lipni etiketė, elektronika perima kodą, formos kodas laukia;

Taikykite produktą: Produktas, kuris prašo klijuoti pritvirtinti etiketę ar plėvelę ant apskritimo makaronų, kūginio paviršiaus;

Taikymo pramonė: Plačiai gali būti taikomas maisto, vaistų, kosmetikos ir kasdienių gaminių, elektronikos, techninės įrangos, plastikų ir kt. pramonėje;

Taikomas tvirtas pavyzdys: Ant PET apskritimo buteliuko priklijuojama žyma, ant plastikinio butelio – ant maisto, skardinės ir pan.

Technikos parametras:

• Ženklinimo tikslumas: ±1 mm;(neturi produkto, etiketės paklaida)
• Ženklinimo greitis: 20 ~ 60 butelių/min.; (turi ryšį su produkto etiketės dydžiu)
• Taikyti gaminio dydį: ￠30 ≤ produkto skersmuo ≤￠100 mm;
• Taikyti etiketės dydį: 15 ≤ plotis ≤ 110 mm, ilgis ≥ 20 mm;
• Visas mašinos dydis: 1800 × 900 × 1300 mm; (ilgis × plotis × aukštis)
• Prijunkite maitinimą: 220Vs50|60Hz;
• Oro slėgis: 0,2~0,5 Mpa;
• Visos mašinos svoris: 280 kg.

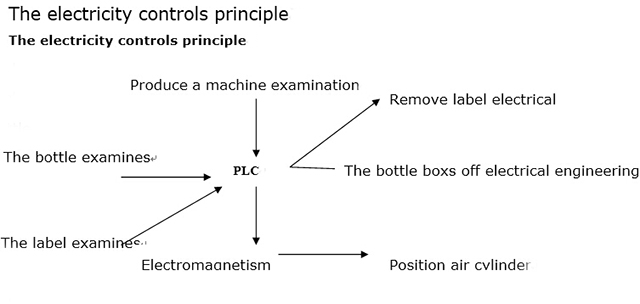

Elektros valdymo principas

Išlaikyti gaminio egzaminą ir klijuoti žymės egzaminą, etiketė ištirti trijų tipų signalų importą, po PLC apdorojimo, eksporto, kad būtų nukreiptas elektros inžinerijos valdymo signalas, elektromagnetinis vožtuvas, valdomas oro cilindro lankstymas ir elektrotechnikos švino sukimas. atitinkamai užbaikite fiksuotą gaminio padėtį, kad priklijuotumėte ženklą, kad taip veiktų.

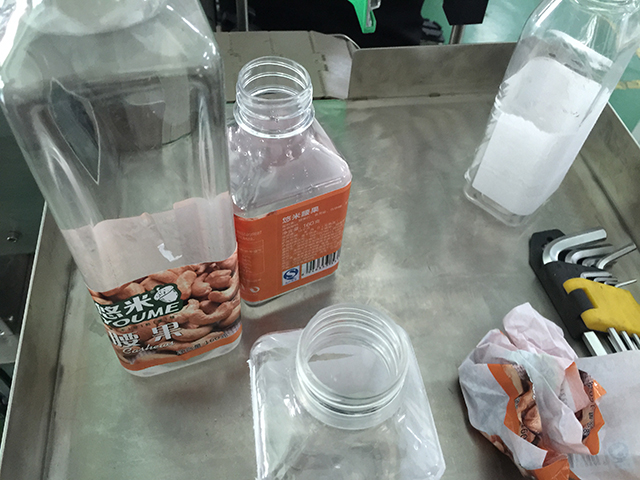

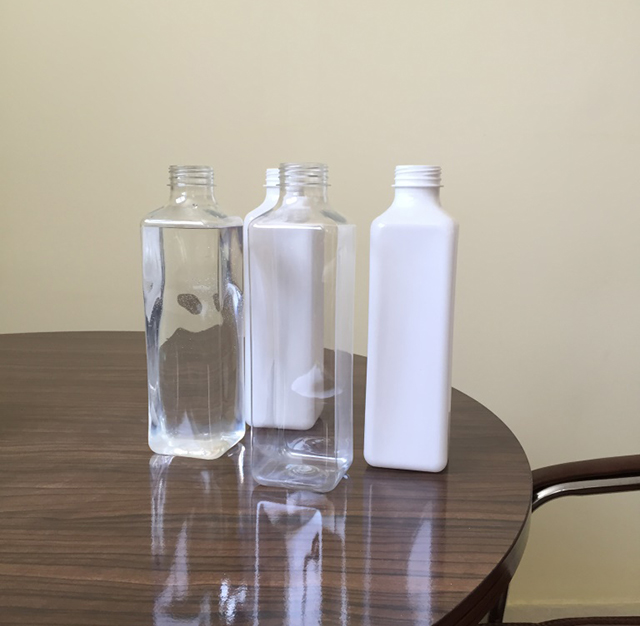

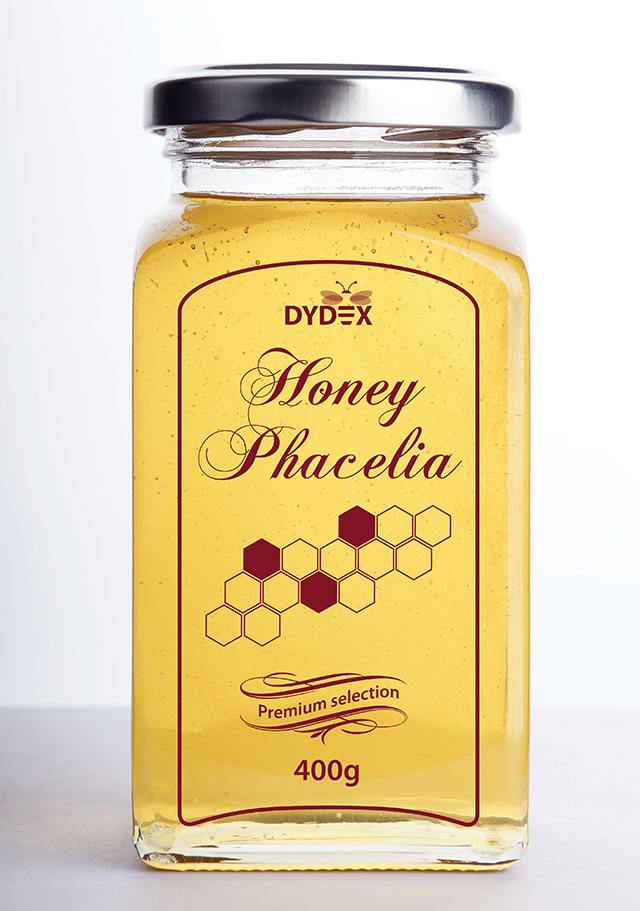

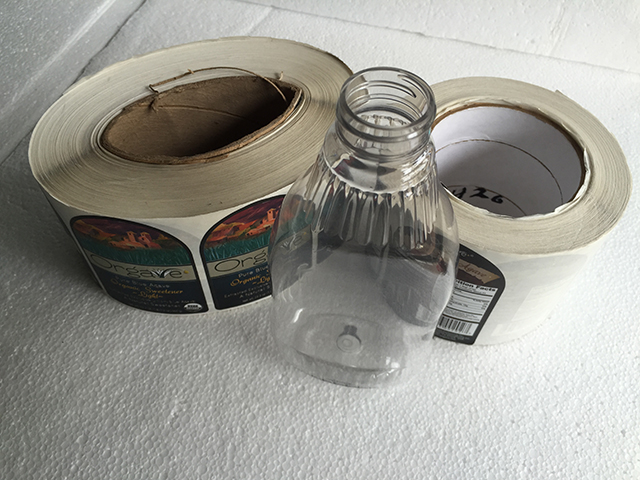

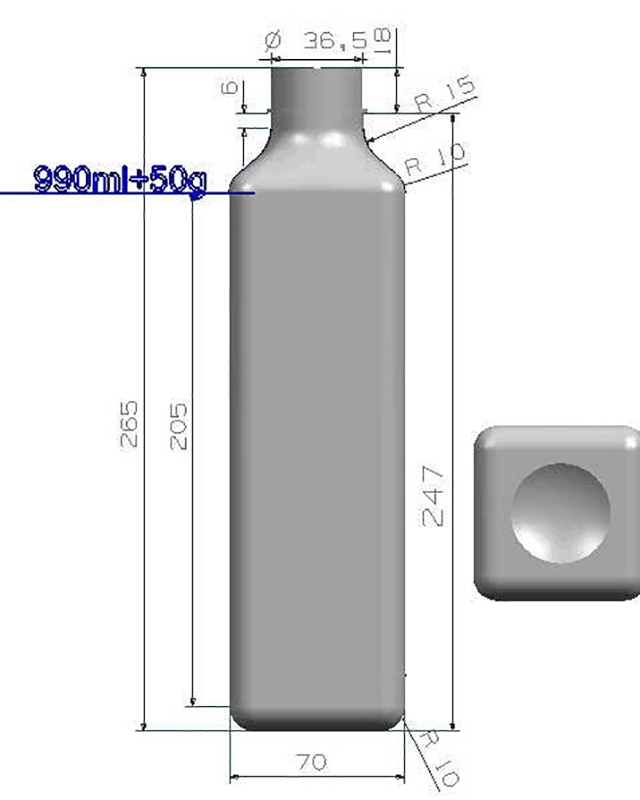

Etikečių pavyzdžiai:

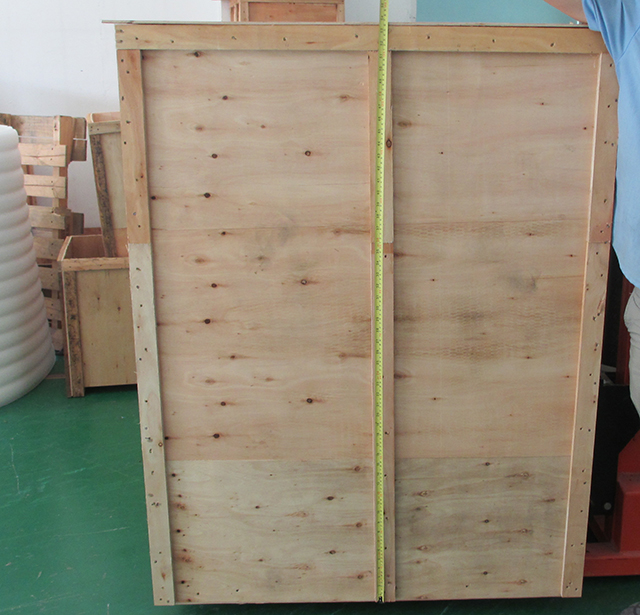

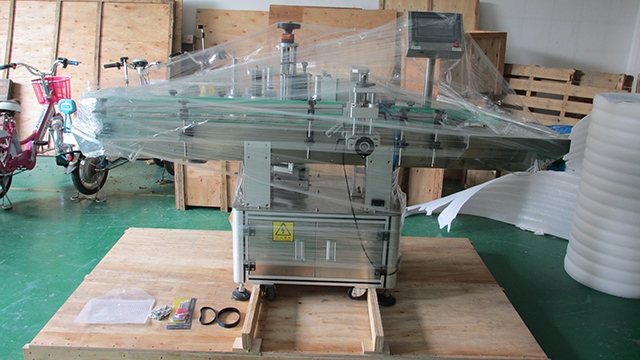

Medinių dėklų pakavimas

Aptarnavimas po pardavimo

Garantija: Visai mašinai taikoma 1 metų garantija. (Garantija netaikoma problemoms, kilusioms dėl nelaimingų atsitikimų, netinkamo naudojimo, netinkamo naudojimo, sandėliavimo pažeidimų, aplaidumo arba įrangos ar jos komponentų modifikavimo. Taip pat lengvai sulūžusi atsarginė dalis neįeina į garantiją)

Montavimas: Mašinai atvykus į jūsų gamyklą, jei jums reikia, mūsų technikas nuvyks į jūsų vietą, kad įdiegtų ir išbandytų mašiną, taip pat apmokytų jūsų darbuotoją valdyti mašiną (traukinio laikas priklauso nuo jūsų darbuotojo). Išlaidos (lėktuvo bilietas, maistas, viešbutis, kelionės mokestis jūsų šalyje) turi būti jūsų sąskaitoje ir jums reikia sumokėti už techniką 150 USD per dieną. Taip pat galite eiti į mūsų gamyklą mokytis.

Po aptarnavimo: Jei mašinoje iškils problema, mūsų technikas kuo greičiau nuvyks į jūsų vietą ir sutvarkys mašiną. Mokestis turi būti jūsų sąskaitoje (kaip nurodyta aukščiau).
