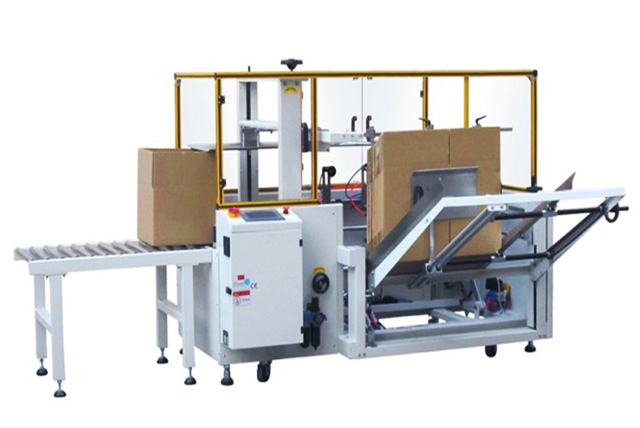

Automatinė vertikalios dėžės kartoninių dėklų formavimo stačiakampio dugno sandarinimo mašina

Automatinis vertikalios dėžutės kartono dėklo formavimo stačiakampio dugno sandarinimo mašina

Automatinė kartoninių dėžių sandarinimo įranga
Įtampa (V/Hz): AC 220/50
Galia (W): 220
Dujų slėgis (Mpa): 6-7kg
Maks. Dėžutės dydis (P × A) (mm): 500 * 400 * 400 mm
Min. Dėžutės dydis (P × A) (mm): 250 * 150 * 100 mm
Užklijavimo greitis (m/min): 24
Lipni juosta: Naudota BOPP bevandenė lipni juosta arba PVC lipni juosta
Stalo aukštis (mm): 600mm
Lipnios juostos plotis (mm): 60 (Jei naudosite 48 mm arba 76 mm pločio juostelę, bus šiek tiek pokyčių, susijusių su minimaliu kartono dydžiu)
Išoriniai matmenys (I × P × A) (mm): 2000 * 1900 * 1450 mm
Grynasis svoris (kg): 480 kg

Mašina yra lengvai valdoma ir prižiūrima dėl paprastos konstrukcijos ir aukštos kokybės, todėl ji plačiai naudojama įvairiose pramonės šakose.

Saugos priemonės

1. Operatorius ir techninės priežiūros personalas turi atidžiai perskaityti naudojimo vadovą prieš pradėdami dirbti ir prižiūrėti šią mašiną.

2. Operatorius turi laikytis atokiai nuo užpakalinės sulankstomos plokštės, kad nesusižeistų.

3. Montuojant juostą ir atliekant kasdienę priežiūrą turi būti uždarytas maitinimas ir dujos.

4. Mašiną gali valdyti tik apmokytas personalas.

Našumas / ypatybės

Lengvas valdymas, mašina gali būti naudojama atskirai ir derinama su pakavimo linija.

Vertikalus sandėliavimas, kartonines dėžes galima pridėti bet kuriuo metu nestabdant mašinos.

Tinka formuoti ir sandarinti to paties dydžio kartonines dėžutes.

Rankiniu būdu sureguliuokite, kad pakeistumėte dėžutės dydžius (užbaikite per 2–3 minutes).

Pažangi fotoelektros indukcinio valdymo sistema.

Racionaliai suprojektuotas, formavimo, lankstymo ir sandarinimo procesas atliekami vienu metu.

Pjovimo saugos sistema, apsauganti nuo pjoviklio įdūrimo rankomis.

Didelio našumo konstrukcija, tiek plieno, tiek nerūdijančio plieno tipai.

Įrengtas PLC sistema, taupantis darbą ir lengvai valdomas.

Priimta tarptautinė pažangi technologija su importuotomis dalimis ir elektriniais komponentais, ši mašina turi stabilų našumą ir ilgą tarnavimo laiką.

Kartoninės dėžutės pastatymo pakavimo mašinos parinktys:

Nerūdijančio plieno versija;
Karšto lydalo klijų sandarinimo tipas
Kairė arba dešinė ranka;
Nurodyta mašinos spalva
Nurodyta pneumatinių ir elektrinių elementų markė
Atidarytas apsauginis signalas, mašinos sustabdymo funkcija
Izoliuoti elektros spintą
2 ir 3 colių juostos galvutė;
24V žemos įtampos valdymas

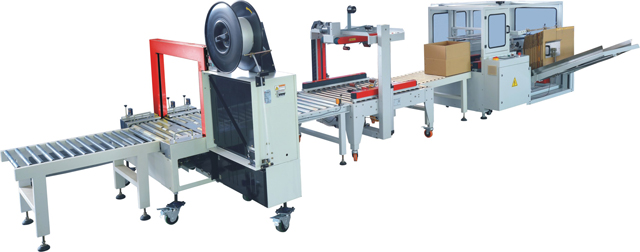

Visiškai automatinė kartoninių dėžių staklių viršutinio sandarinimo surišimo mašinų automatizuota linija:

Pagrindinis parametras

Įtampa (V/Hz)	AC 220/50 (gali būti reguliuojamas naudojant JAV maitinimo šaltinį)
Galia (W)	220
Dujų slėgis (Mpa)	6-7 kg
Maks. Dėžutės dydis (P × A) (mm)	500400400mm
Min. Dėžutės dydis (P × A) (mm)	250150100mm
Tapybos greitis (m/min)	24
Naudota lipni juosta	BOPP lipni juosta be vandens PVC lipni juosta
Stalo aukštis (mm)	600 mm
Lipnios juostos plotis (mm)	60 (Jei naudosite 48 mm arba 76 mm pločio juostą, minimalus dėžutės dydis pasikeis)
Išoriniai matmenys (L × P × A) (mm)	2000 * 1900 * 1450 mm
Grynasis svoris (kg)	480 kg

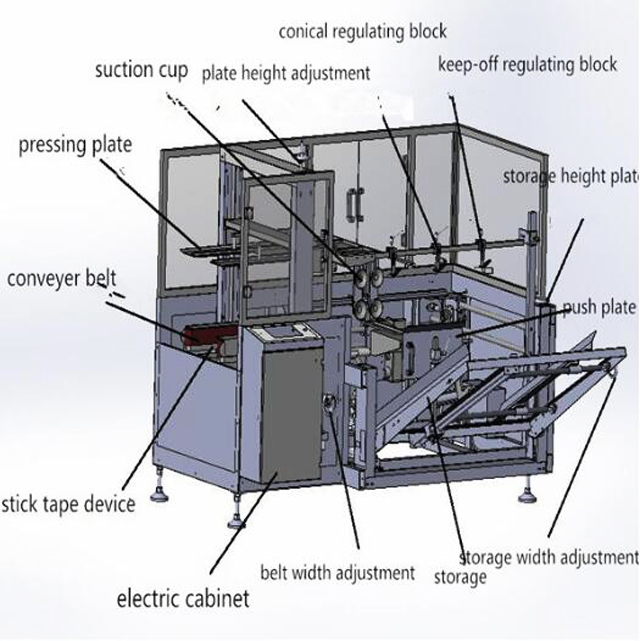

Kartoninių dėžių montavimo mašinos iliustracija

Dėžutės montavimo dugno sandarinimo įrangos gedimai ir sprendimai:

Sandariklio gedimas ir sprendimas
Nr	Gedimas	Galima priežastis	Sprendimas
1	Lipnios juostos negalima nupjauti	Plunksnelės pleistras nėra pakankamai aštrus. Dirbtinio noragas yra užstrigęs jungties.	Pakeiskite sraigtuko pleistrą Nuplaukite plėstuvo pleistrą
2	Nukirpus lipnią juostelę yra uodega.	Plunksnelės pleistras nėra pakankamai aštrus. Ant skrudintuvo sėdynės yra kotelis. Traukimo spyruoklė per laisva.	Patikrinkite, ar sraigtuko lizdo veržlė nėra per laisva, ar ne. Jei reikia, sutepkite veržlę.
3	Lipni juosta negali visiškai prilipti prie dėžutės.	Pagrindinė spyruoklė per laisva, o ant volelio ašies yra klijų. Lipnioji juosta yra diskvalifikacija	Sureguliuokite pagrindinės spyruoklės trauką ir nuvalykite volą. Pakeiskite lipnią juostelę
4	Dėžutė užrakinta viduryje.	Įklijavimo rato veržlė yra per įtempta, dėžutės transportavimo linijos aukščio reguliavimas netinkamas, o pagrindinė spyruoklė per stipri.	Atlaisvinkite klijavimo ratą, sureguliuokite veržlę, iš naujo sureguliuokite aukštį ir atlaisvinkite pagrindinę spyruoklę.
5	Sandarinimo metu lipni juosta nupjaunama.	Plunksnelės pleistras išsikiša pernelyg ilgai.	Nuleiskite plėstuvo vietą.
6	Lipnioji juosta dažnai būna nutolusi nuo bėgių kelio.	Kreipiančiojo ritinėlio slėgis ant dėžutės nėra vienodas.	Iš naujo sureguliuokite kreipiamojo volelio erdvę.
7	Lipnioji juosta nėra ant centrinės linijos.	Apsaugos nuo atgal ratas sulūžęs.	Pakeiskite antiretroresą.
8	Sandarinimo metu yra anomalijų.	Ant axletree sėdynės yra dulkių.	Nuvalykite ašies tvirtinimo detales ir sutepkite.
9	Prieš sandarinimą yra išsikišimas, o po sandarinimo - apdangalas.	Skirtingų diržų greitis skiriasi, o dėžutė nėra tinkamoje vietoje stumiant į mašiną.	Sureguliuokite kiekvienos transportavimo linijos trauką, kad ji būtų nuosekli, kad dėžutę būtų galima įdėti į reikiamą vietą.
10	Po sandarinimo yra apmušalai	lipnios juostos įtempimas per didelis
