Automatinė viršutinių lipdukų ženklinimo mašina kortelėms, dangtelių dangčiams su tiektuvu

• Modelis: VK-FPL
• Vairavimo režimas: Servo variklis
• Greitis (vnt./min): 30-50 (priklauso nuo gaminio ir etiketės dydžio)
• Veikimo kryptis: kairė arba dešinė
• Konvejerio greitis (m/min): ≤40
• Ženklinimo tikslumas: ±1,5 mm
• Etikečių ritinio vidinis skersmuo: 76 mm
• Išorinis etikečių ritinio skersmuo: 350 mm (maks.)
• Tinkamas etiketės dydis Aukštis: ≤200 mm
• Tinkamas ženklinimo produktų dydis: gali būti pritaikytas pagal kliento produktą
• Spausdintuvo naudojamas oras: 5kg/cm²
• Oro šaltinis: 0,6 MPa
• Įtampa (galima pritaikyti): 110V/220V/380V
• Galia (kw): 1,5KW
• Dydis: 2900*720*850mm
• Svoris: 280kg

Ženklinimo sistemos naudojamos iš anksto atspausdintoms etiketėms klijuoti gaminiams, atskiroms pakuotėms, dėžutėms, dėklams ir padėklų kroviniams, siekiant identifikuoti tuos unikalius elementus. Jie taip pat dažnai naudojami gaminiams klijuoti etiketes, siekiant reklamuoti gamintojo prekės įvaizdį. Šių etikečių turinys gali skirtis nuo paprasto juodai balto brūkšninio kodo, 1D arba 2D kodo, naudojamo identifikavimui, iki sudėtingos daugiaspalvės produkto etiketės su akį traukiančia prekės ženklo tapatybe.

Automatinė plokščių ženklinimo mašina yra naujos kartos pakavimo įranga. Jis yra specialiai sukurtas remiantis automatinio ženklinimo mašinos technologija ir techniniais reikalavimais. Gali padaryti lipnias etiketes klijuoti ant butelio paviršiaus lygiai ir tvarkingai. Ženklinimo procesas yra stabilus ir patikimas, o ženklinimo padėtis gali atitikti idealius reikalavimus.

Automatinė plokščia ženklinimo mašina priklauso elektromechaninės integracijos produktams, turintiems pagrįstą struktūrą. Jis naudojamas automatiškai klijuoti lipnią etiketę ant plokščio paviršiaus, kai trūksta produktų, valdymo sistema nustos siūlyti etiketes, kurios gali veiksmingai išvengti etikečių popieriaus švaistymo ir gali koreguoti be pakopų pagal gaminių mastą. ir etiketės charakteristikos.

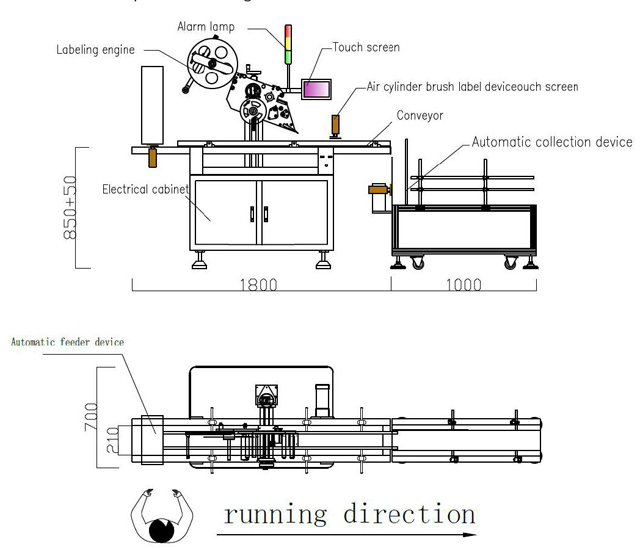

Įrangos ženklinimas Viršutinio paviršiaus gaminių sudėtis

• Elektros spinta
• Automatinis tiekimo įrenginys
• Konvejeris
• Oro cilindras
• Šepetėlio etikečių įtaisas
• Ženklinimo variklis
• Automatinis surinkimo įrenginys
• Operacinė sistema ir valdymo sistema;

Įrangos funkcinės charakteristikos

Valdymo sistema: SIEMENS PLC valdymo sistema, pasižyminti dideliu stabilumu ir itin mažu gedimų dažniu;

Operacinė sistema: SIEMENS jutiklinis ekranas, su kinų ir anglų kalbomis, turtinga pagalbos funkcija ir gedimų rodymo funkcija, lengvas valdymas;

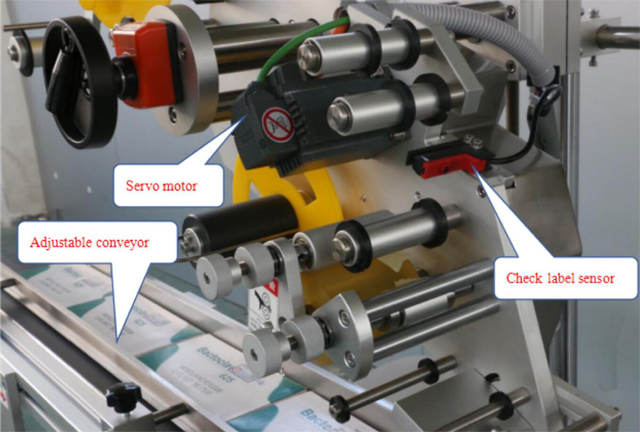

Patikrinimo sistema: Vokiškas LEUZE patikros etikečių jutiklis, automatinė tikrinimo etiketės padėtis, stabili ir patogi, nekelia daug didesnių reikalavimų darbuotojo įgūdžiams;

Siuntimo etiketės sistema: Panisonic servo variklio valdymo sistema, stabili dideliu greičiu;

Aliarmo funkcija: pvz., etiketės išsiliejimas, etiketės nulaužimas ar kitoks gedimas mašinos veikimo metu, visi signalizuoja ir nustos veikti.

Mašinos medžiaga: Mašinoje ir atsarginėse dalyse naudojama medžiaga S304 nerūdijantis plienas ir anoduotas aliuminio lydinys, pasižymintis dideliu atsparumu korozijai ir niekada nerūdijantis;

Visos žemos įtampos grandinės naudoja „France Schneider“ prekės ženklą.

Darbo procesas

Darbuotojai deda gaminius į automatinį padavimo įrenginį, produktai buvo per 4 dalių padavimo cilindrą, įsitikinkite, kad apatiniai produktai buvo atskirti, tada pristatoma į ženklinimo variklį;

Kai jutiklis tikrina gaminį, išsiųskite signalą į PLC, PLC gautas signalas pirmiausia susidoroja su informacija, tada išveskite signalą į servo variklio tvarkyklę, varomą pavaros variklio, siųskite etiketę.

Šepetėlio etikečių įtaisas viršija etiketę ant gaminio viršutinio paviršiaus, ženklinimo apdaila.

Paženklinti produktai pristatomi į automatinį surinkimo įrenginį, tada darbuotojai išima visus produktus iš automatinio surinkimo įrenginio, surinkimo darbo apdaila.

Techninis parametras

• Modelis: VK-FPL
• Vairavimo režimas: Servo variklis
• Greitis (vnt./min): 30-50 (priklauso nuo gaminio ir etiketės dydžio)
• Veikimo kryptis: kairė arba dešinė
• Konvejerio greitis (m/min): ≤40
• Ženklinimo tikslumas: ±1,5 mm
• Etikečių ritinio vidinis skersmuo: 76 mm
• Išorinis etikečių ritinio skersmuo: 350 mm (maks.)
• Tinkamas etiketės dydis Aukštis: ≤200 mm
• Tinkamas ženklinimo produktų dydis: gali būti pritaikytas pagal kliento produktą
• Spausdintuvo naudojamas oras: 5kg/cm²
• Oro šaltinis: 0,6 MPa
• Įtampa (galima pritaikyti): 110V/220V/380V
• Galia (kw): 1,5KW
• Dydis: 2900*720*850mm
• Svoris: 280kg

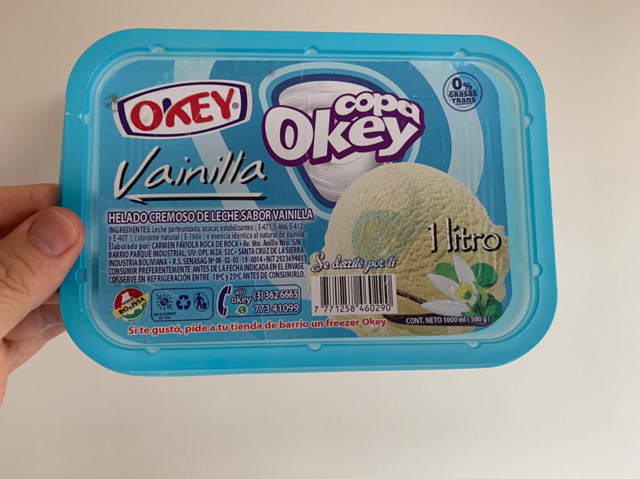

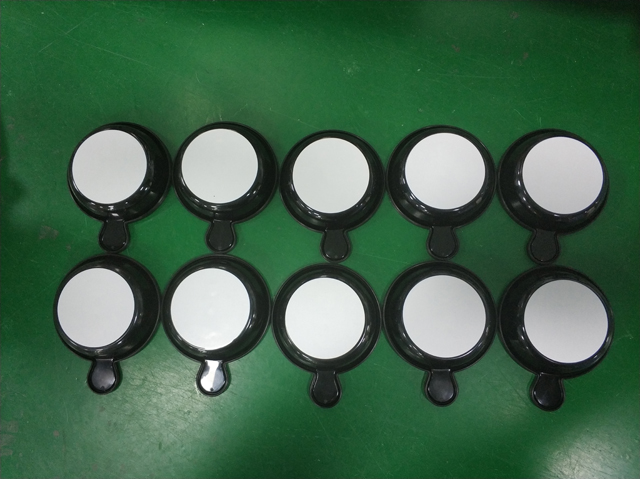

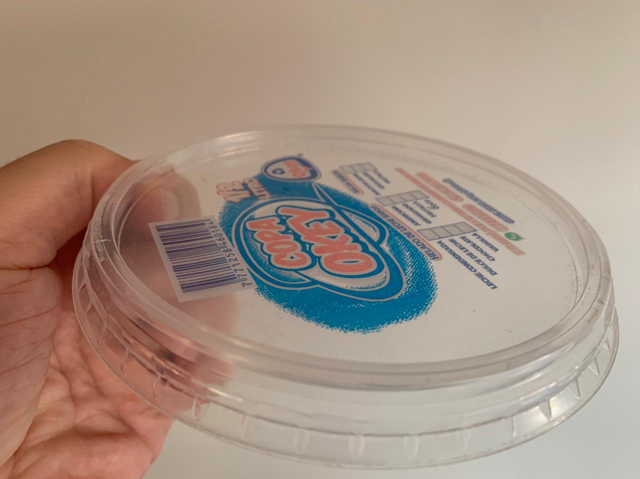

Ženklinimo pavyzdžiai

Kas yra ženklinimo sistema

Galimos įvairių dizainų ir konfigūracijų ženklinimo sistemos, kurių kiekviena yra pritaikyta klijuoti etiketes, atitinkančias konkrečius poreikius. Pusiau automatiniai etikečių spausdintuvo aplikatoriai yra nustatyti rankiniu būdu tiekti etiketes, kurios bus klijuojamos ant atskirų gaminių. Į gamybos procesą integruotos visiškai automatinės etikečių klijavimo mašinos, kurios ženklina gaminius, perduodamus gamybos linijos greičiu.

Šie etikečių klijavimo sprendimai apima spausdinimo ir klijavimo etikečių spausdintuvo aplikatorius, kurie gamina etiketes atskirai, kurios vėliau klijuojamos ant pakuočių ar gabenimo krovinių, ir dėklų etiketes, kurios įrašo dėklo turinį. Be produktų identifikavimo, šie ženklinimo sprendimai, kad atitiktų platintojų ir mažmenininkų reikalavimus, taip pat gali dėti etiketes, kuriose įrašomos produktų sudedamosios dalys, produktų laikymo temperatūra, prekės ženklo savininko prekės ženklo vaizdas, pristatymo adresas ir kt. taip pat atspausdinkite kliento pageidaujamo dydžio tipą, taip pat užtikrinkite aiškius, įskaitomus simbolius ir brūkšninius kodus.

Gamybos linijoje ženklinimo sprendimai yra integruoti su kitomis linijų sistemomis ir automatiškai gauna ženklinamus produktus ar pakuotes. Rankiniai rankiniai etikečių klijavimo įrenginiai pagal komandą uždeda naują etiketę, kuri vėliau uždedama ant pakuotės arba produkto, kurį reikia identifikuoti.

Kai kurie ženklinimo sprendimai ir juos suaktyvinančios ženklinimo mašinos yra labai svarbūs norint pateikti produktus, pakuotes ir padėklus su unikaliais identifikatoriais ir (arba) siuntimo informacija. Šios etiketės yra labai svarbios norint sėkmingai perkelti produktus platinimo kanalais. Padėklų kroviniai, pavyzdžiui, į mažmenininkų dokus atvežami be išsamaus ir tikslaus ženklinimo, gali būti atmesti ir grąžinami gamintojų lėšomis.

Panašiai tos ženklinimo sistemos ir etikečių mašinos, kurios prekės ženklo etiketes klijuoja atskiriems produktams ir pakuotėms, turi turėti galimybę labai tiksliai klijuoti šias etiketes, nes susiraukšlėjusi arba nukrypusi nuo centro etiketė neigiamai atsispindi produkto prekės įvaizdyje. Kai kuriais atvejais šios ženklinimo sistemos taip pat apima regėjimo tikrinimo sistemas, kurios patvirtina tinkamą uždėtų etikečių išdėstymą ir būklę.

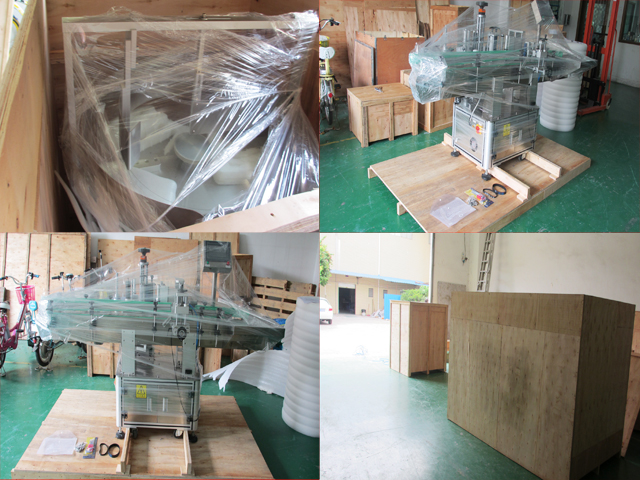

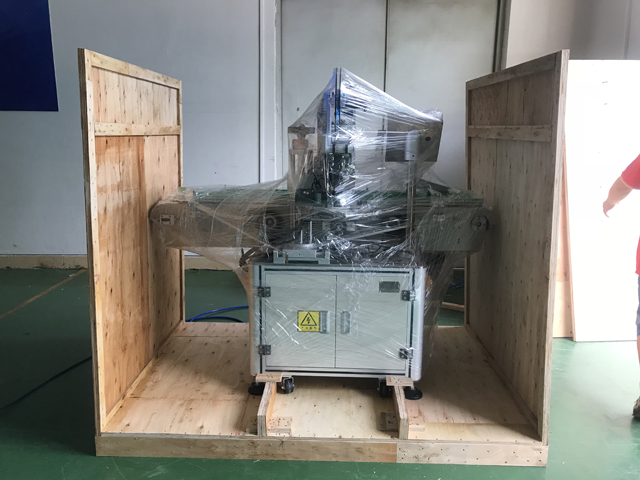

Siuntimas
