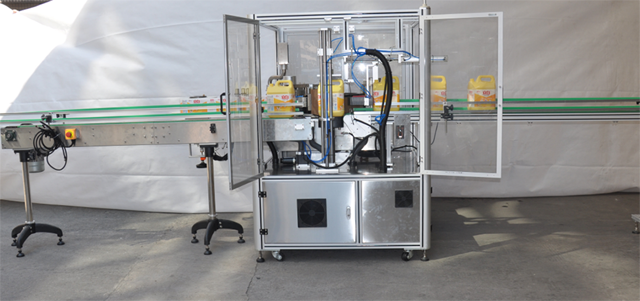

Automatinė vienos stoties Opp karšto lydalo klijų ženklinimo įranga

• Modelis: VK-HMGL-S
• Galia: Trifazis 380V 50 Hz 3000W
• Ilgis: 3650 mm
• Įrangos plotis: 1450mm
• Konvejerio linijos greitis: 20m/min (konvejerio linijos greitį galima reguliuoti pagal faktines gamybos sąlygas)
• Greičio reguliavimo būdas: sekcinis greičio reguliavimas
• Maksimalus etikečių išdavimo greitis: 60 m/min Maksimalus ženklinimo greitis: 20 vnt/min
• Ženklinimo tikslumas: ±1 mm (reikia kliento butelio dydžio paklaidos ±0,3 mm ribose)

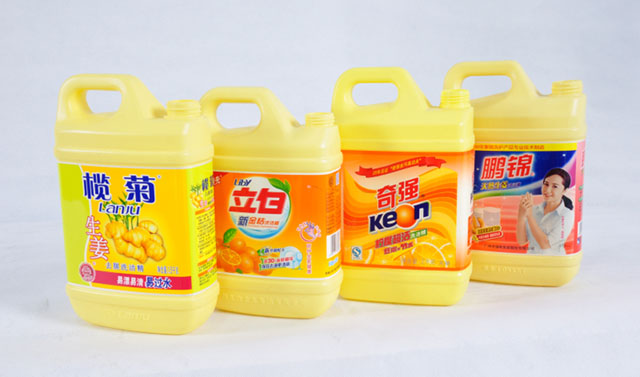

• Produkto dydis: kvadratinis butelis
• Maksimalus etiketės plotis: 160 mm
• Maksimalus etiketės ilgis: 600 mm
• Maksimalus etiketės skersmuo: 600 mm Popieriaus šerdies skersmuo: 152 mm
• Visos mašinos svoris: apie 1200 kg

Žiūrėti vaizdo įrašą

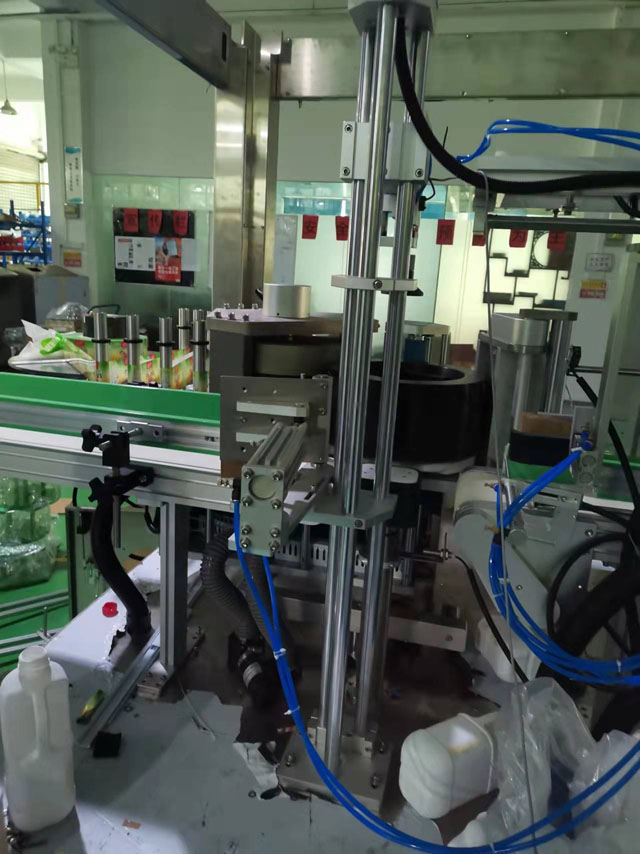

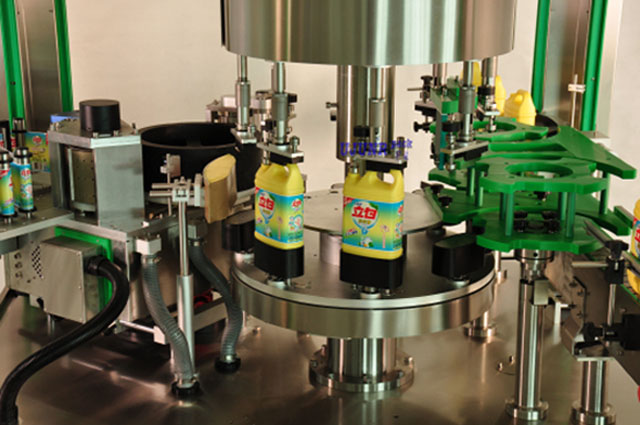

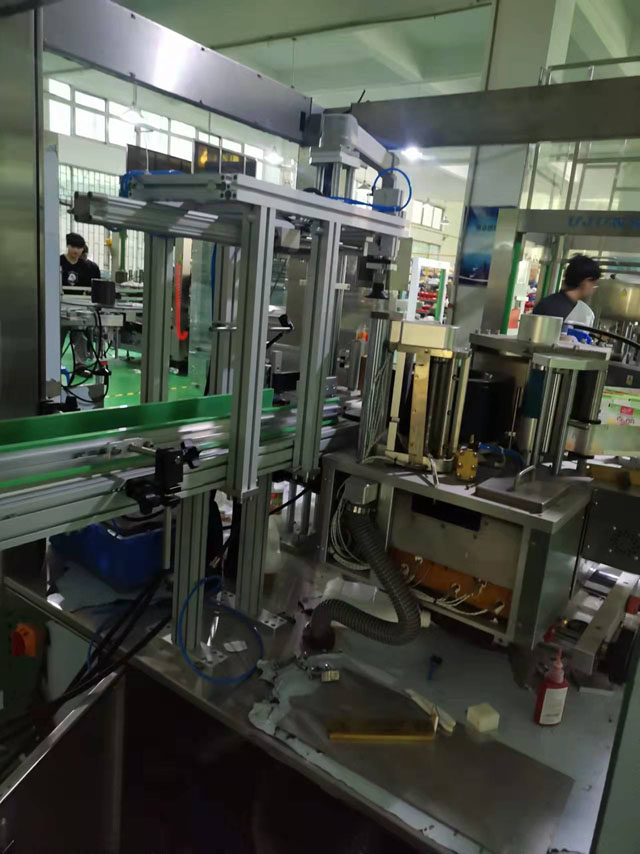

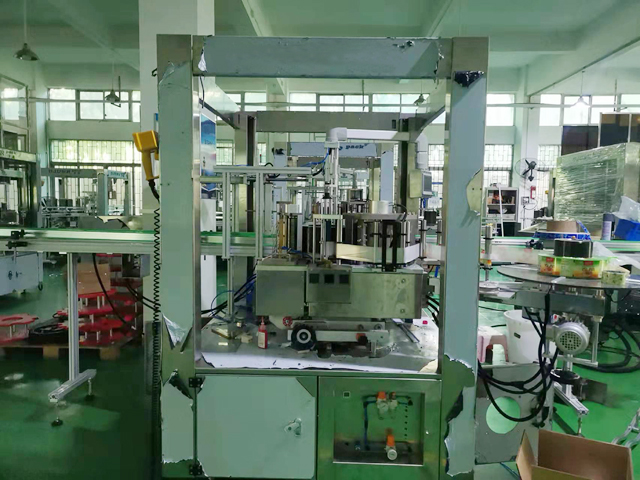

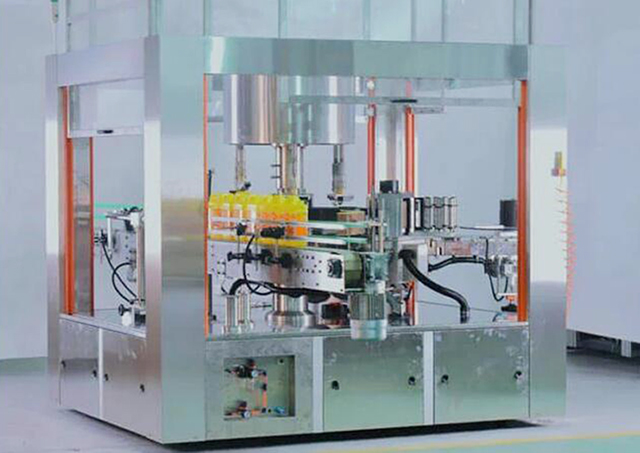

Tai nauja nuolatinė karšto lydalo klijų OPP ženklinimo mašina. Jis gali automatiškai reguliuoti konteinerio įėjimo ir išėjimo transmisiją; Talpyklos, atskirtos butelio atskyrimo varžtu ir laikomos atstumu pagal žvaigždutės rato atstumą, perkeliamos į konteinerio sukamąjį stalą. Pritvirtinus talpyklą butelio spaudimo mechanizmu ir talpyklos formos lizdu, indas pradeda suktis tam tikru greičiu, o butelis mechaniškai iš anksto nustatomas gaminio sukimosi metu. Etiketė pažymėta nurodytoje vietoje.

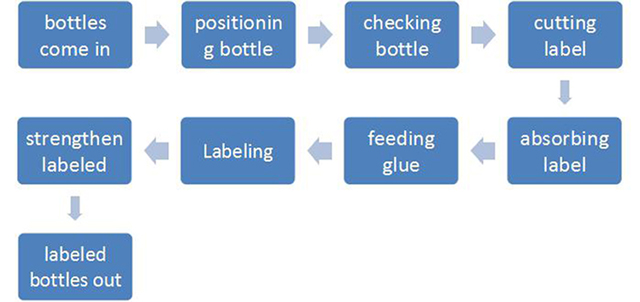

Karšto lydalo klijų ženklinimo įrangos veikimo procesas:

Kai konteineris pasiekia elektrinės akies aptikimo padėtį, kompiuteris valdo etiketės pristatymo sistemą, kad etiketė būtų pristatyta. Kai etiketės pristatymo veiksmas baigtas, didelės spartos pjaustytuvas nupjauna etiketę. Ženklinimo tikslumas ir stabilumas užtikrinamas Sanyo mažos inercijos didelio greičio servovariklio pagalba.

Iškirptos etiketės siunčiamos į klijavimo sistemą, kuri klijais ir priekinius, ir galinius etiketės kraštus. Šis klijavimo būdas sunaudoja mažiausiai karšto lydalo klijų.

Kai priklijuota etiketė perkeliama į ženklinimo vietą, etiketė gali būti tiksliai ir efektyviai priklijuota prie talpyklos. Kadangi perkėlimo proceso metu konteineris sukasi, etiketę galima pritvirtinti prie konteinerio sklandžiai ir sandariai. Dydžio nustatymo pabaigoje esanti lipni juostelė gali sudaryti gerą etiketės sandariklį ir užbaigti ženklinimo procesą.

Pagrindinė dalis

A: Šeimininkas

• Sanyo servo sistema
• Sanyo servo pavaros sistema
• FLEXEM 7 colių HMI
• „Pansonic“ didelės raiškos spalvotų etikečių jutiklis
• Pansonic didelės raiškos klijavimas ir trūkstamas aptikimo jutiklis
• Pansonic gaminio aptikimo jutiklio jungiklis
• Pansonic slėgio jutiklis

B: mechaninė dalis

• Perdavimo mechanizmas: 90 W Taiwan Chenggang variklis
• Konvejerio juosta: Pramoninė plėvelės konvejerio juosta
• Pagrindinis variklis: 1500 W itališkas BOEM kintamosios srovės variklis (su originaliu BOEM reduktoriumi)
• Butelių atskyrimo mechanizmas: be strypų cilindrinio butelio atskyrimo mechanizmas
• Padėties nustatymo mechanizmas: žingsninio variklio padėties nustatymas ir žymėjimas
• Ženklinimo mechanizmas: Žingsninis variklis varo butelį ir sukasi ženklina etiketes
• Etikečių tiekimo mechanizmas: Yujun servo plėvelės tiekimo sistema (didelio greičio servovariklio pavara)
• Presavimo mechanizmas: šepečio mazgas
• Butelio kreipimo mechanizmas: Profilinis kreipiamasis bėgis su dviejų koordinačių reguliavimu
• Klijų tiekimo sistema: „Yujun“ specializuota karšto lydalo klijų tiekimo sistema (vokiška „Siemens“ valdymo sistema), užtikrinanti klijų naudojimo tikslumą ir vienodumą

Karšto lydalo etikečių aplikatoriaus įrangos saugos apsauga:

• Apsauga: uždarykite apsaugines dureles.
• Etiketės trūkumo pavojaus signalas: nustatykite signalą, kai baigiasi etiketė, kad primintų operatoriui pakeisti etiketę
• Butelio trūkumo signalizacija: pritrūkus butelių, įranga sustos ir signalizuoja; kai yra butelių, jis automatiškai atnaujins gamybą, o tai patogu gaminti internetu

Trūksta aliarmo žymėjimas

• Oro slėgio aptikimas: Kai oro slėgis neatitinka gamybos reikalavimų, įranga automatiškai išsijungs.
• Vakuumo aptikimas: Kai vakuumas neatitinka gamybos reikalavimų, įranga automatiškai išsijungia.
• Temperatūros aptikimas: kai karšto lydalo klijų temperatūra neatitinka gamybos reikalavimų, įranga automatiškai išsijungia.

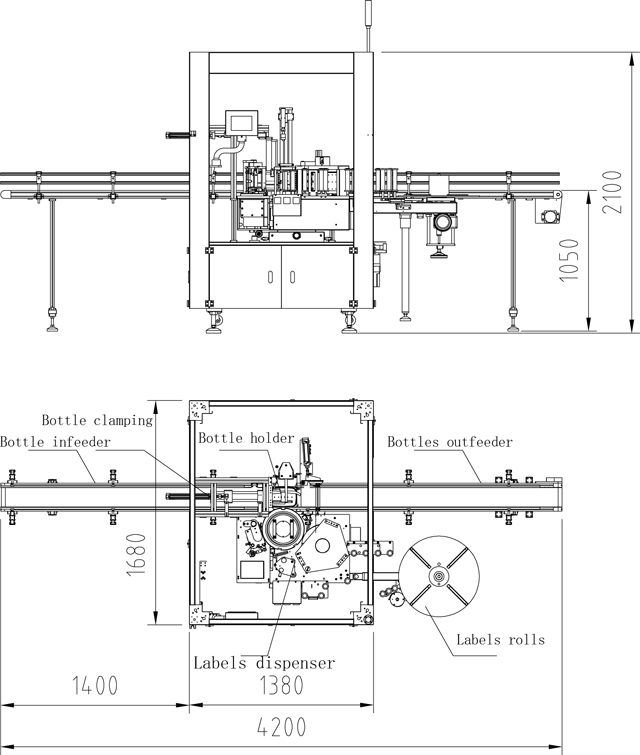

Techninis parametras

• Modelis: VK-HMGL-S
• Galia: Trifazis 380V 50 Hz 3000W
• Ilgis: 3650 mm
• Įrangos plotis: 1450mm
• Konvejerio linijos greitis: 20m/min (konvejerio linijos greitį galima reguliuoti pagal faktines gamybos sąlygas)
• Greičio reguliavimo būdas: sekcinis greičio reguliavimas
• Maksimalus etikečių išdavimo greitis: 60 m/min Maksimalus ženklinimo greitis: 20 vnt/min
• Ženklinimo tikslumas: ±1 mm (reikia kliento butelio dydžio paklaidos ±0,3 mm ribose)
• Produkto dydis: kvadratinis butelis
• Maksimalus etiketės plotis: 160 mm
• Maksimalus etiketės ilgis: 600 mm
• Maksimalus etiketės skersmuo: 600 mm Popieriaus šerdies skersmuo: 152 mm
• Visos mašinos svoris: apie 1200 kg

Pastaba:

• Galia: 14Kw
• Dujų sąnaudos: 6Kg, 8L/min;
• Maitinimo įtampa: trifazis 380V
• Gamybos pajėgumas: 1200 butelių/val

Detalės

Šioje lentelėje pateikiamas išsamus kiekvienos karšto lydalo lipniosios ženklinimo įrangos pagrindinių elektrinių komponentų sąrašas.

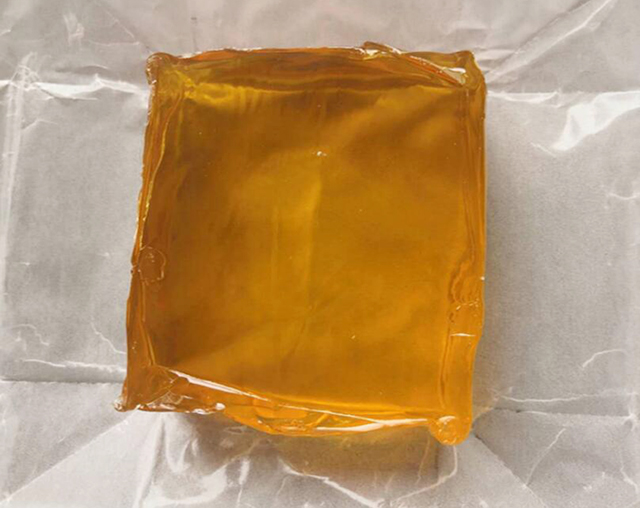

Kas yra karšto lydalo klijai?

Karšto lydalo klijai (HMA), taip pat žinomi kaip karštieji klijai, yra termoplastinių klijų forma, paprastai parduodama kaip įvairaus skersmens kietos cilindrinės lazdelės, skirtos klijuoti karštų klijų pistoletu. Pistoletas naudoja nuolatinį kaitinimo elementą, kad ištirptų plastiko klijai, kuriuos naudotojas stumia per pistoletą mechaniniu pistoleto paleidimo mechanizmu arba tiesioginiu piršto spaudimu. Iš įkaitusio antgalio išspausti klijai iš pradžių būna pakankamai karšti, kad nudegintų ir net išpūstų odą. Karšti klijai yra lipnūs ir sukietėja per kelias sekundes iki minutės. Karšto lydalo klijus taip pat galima tepti panardinant arba purškiant, o mėgėjai ir amatininkai mėgsta juos klijuoti ir kaip nebrangią dervos liejimo alternatyvą.

Pramonėje karšto lydalo klijai turi keletą pranašumų, palyginti su tirpiklių pagrindu pagamintais klijais. Lakieji organiniai junginiai sumažinami arba pašalinami, o džiovinimo arba kietėjimo etapas pašalinamas. Karšto lydalo klijai turi ilgą galiojimo laiką ir paprastai juos galima išmesti be specialių atsargumo priemonių. Kai kurie trūkumai apima pagrindo šiluminę apkrovą, naudojimo apribojimą aukštesnei temperatūrai nejautriais pagrindais ir sukibimo stiprumo praradimą aukštesnėje temperatūroje iki visiško klijų ištirpimo. Tai galima sumažinti naudojant reaktyvius klijus, kurie po kietėjimo toliau kietėja, pvz., veikiant drėgmei (pvz., reaktyvūs uretanai ir silikonai), arba sukietėja ultravioletine spinduliuote. Kai kurios HMA gali būti neatsparios cheminėms atakoms ir atmosferos poveikiui. HMA nepraranda storio kietėjimo metu; tirpiklio pagrindu pagaminti klijai džiūdami gali prarasti iki 50–70 % sluoksnio storio.

HMA programos

Karšto lydalo klijų yra tiek daug, kiek jie yra universalūs. Paprastai karštieji lydalai naudojami ekstruzijos, valcavimo arba purškimo būdu, o dėl didelio lydalo klampumo jie idealiai tinka porėtiesiems ir laidžiiems pagrindams. HMA gali klijuoti įvairius pagrindus, įskaitant: gumą, keramiką, metalą, plastiką, stiklą ir medieną.

Šiandien HMA (karšto lydalo klijai) yra įvairių tipų, todėl juos galima naudoti įvairiose srityse keliose pramonės šakose. Naudoti pomėgių ar amatų projektuose, pvz., nuotolinio valdymo porolono modelio orlaivių surinkimui ar remontui ir dirbtinėms gėlių kompozicijoms, klijai naudojami karšto lydalo lazdelės ir karšto lydalo klijų pistoletai. Pramoniniuose procesuose naudojami klijai tiekiami didesniuose pagaliukuose ir klijų pistoletuose, kurių lydymosi greitis yra didesnis. Be karšto lydalo lazdelių, HMA gali būti tiekiamas ir kitais formatais, pvz., granuliuoti arba galingi karšto lydalo blokai, skirti masinio lydalo procesoriams. Didesniuose HMA pritaikymuose klijams tiekti tradiciškai naudojamos pneumatinės sistemos.

Pramonės šakų, kuriose naudojama HMA, pavyzdžiai:

• Gofruotų dėžių ir kartoninių dėžių atvartų uždarymas pakavimo pramonėje.
• Stuburo klijavimas knygų įrišimo pramonėje
• Profilinis vyniojimas, gaminių surinkimas ir laminavimas medienos apdirbimo pramonėje
• Vienkartinės sauskelnės yra pagamintos naudojant HMA, neaustinę medžiagą suklijuojant tiek su užpakaliniu sluoksniu, tiek su tamprėmis.
• Daugelis elektroninių prietaisų gamintojų taip pat gali naudoti HMA, kad pritvirtintų dalis ir laidus arba apsaugotų, izoliuotų ir apsaugotų įrenginio komponentus.
