Automatinė iš anksto sterilizuoto injektoriaus švirkšto užpildymo užkimšimo sandarinimo mašina
  • Užpildymo tūris: 0,5ml-100ml
  • Užpildymo galvutės skaičius: 6 komplektai
  • Našumas: 1800-3600 švirkštų/val
  • Sandarinimo būdas: slėgis arba varžtas
  • Suslėgtas oras: 6kg/cm2,0,15m3/min
  • Maitinimas: 3P 380V/220V 50-60Hz 2.0Kw
  • Matmenys: 1800*800*1700mm (L*P*A)
  • Grynasis svoris: 750 kg

Aparatas tinka skysčių ir gumos užkimšimui ant stiklinių ar plastikinių švirkštų. kitų tipų švirkštai taip pat gaminami pagal užsakymą.

6 purkštukai skirti užpildyti vienu metu. užkimšimas gali būti spaudžiamas arba prisukamas.

Užkimšimas atliekamas lygiagrečiai su užpildymu. kelių taškų patikrinimas su optinio pluošto jutikliais. Nei pripildyti, nei užkimšti, kai švirkštas praleistas.

Visos gaminio kontaktinės dalys yra iš AISI316L ir medicininio silicio.

Tikroji darbo būsena gali būti rodoma jutikliniame ekrane keliomis kalbomis.

Besisukantys stūmokliniai siurbliai varomi servovarikliu. Tikslų reguliavimą galima atlikti jutikliniame ekrane be jokių įrankių. Kiekvieną stūmoklio siurblį galima šiek tiek reguliuoti.

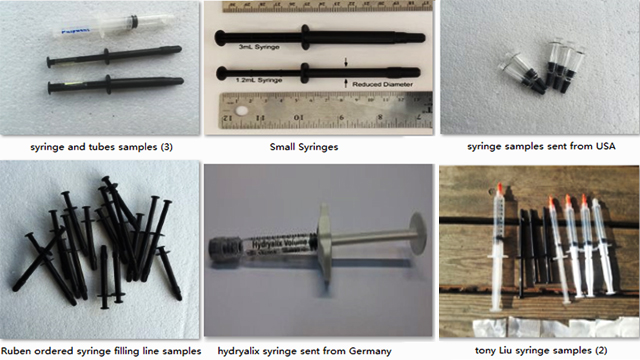

Švirkšto užpildymo užkimšimo dangtelio sandarinimo ženklinimo linijos pritaikymas:

jutiklinio ekrano valdymas.jpg

Pagrindinis iš anksto sterilizuoto švirkšto užpildymo užkimšimo mašinos parametras:

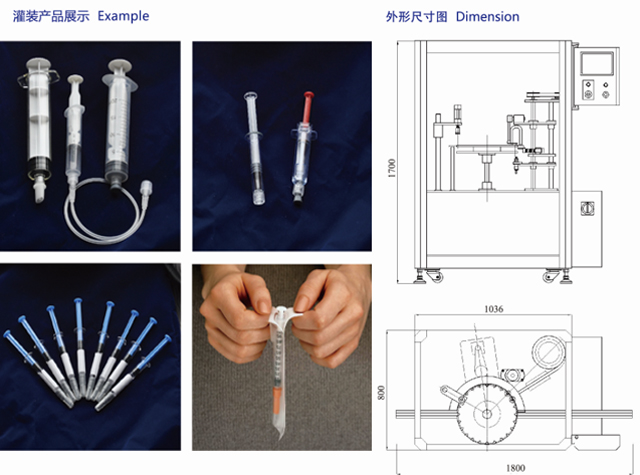

užpildymo uždengimo mašinos brėžinys.jpg

Užpildymo tūris0,5-100 ml
Užpildymo galvutės skaičius6 rinkiniai
Talpa1800-3600 švirkštų/val
Sandarinimo būdasSlėgis arba varžtas
Suslėgtas oras6kg/cm2,0,15m3/min
Tiekimas3P 380V/220V 50-60Hz 2,0Kw
Matmenys1800*800*1700mm (ilgis*plotis*aukštis)
Grynasis svoris750 kg

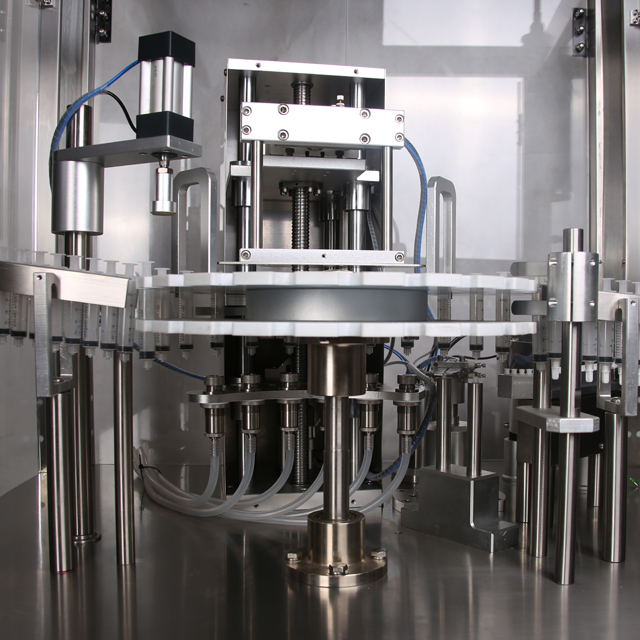

Išsamios švirkštų užpildymo dangtelio įrangos nuotraukos:

švirkšto užpildymo dangtelis.jpg

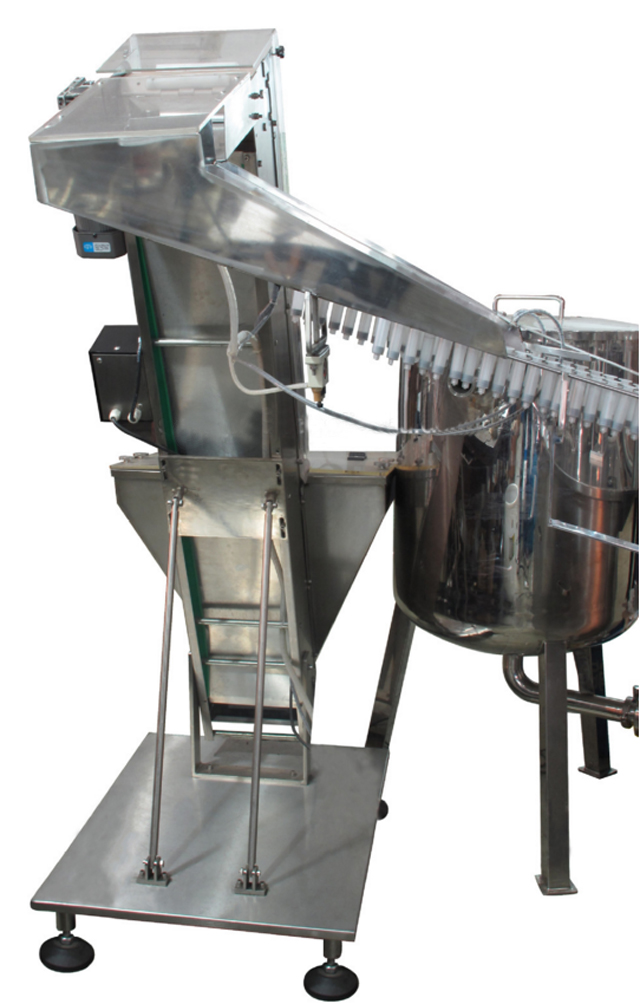

Neprivaloma švirkšto užpildyto purkštuko pakrovimo sistemai

KĖLIMO UŽ švirkštą.jpg

Komponento kilmė

NEVARDASKIEKISKILMĖPASTABA
1Užpildymo adata1Gaminti savarankiškai316L, veidrodinis poliravimas
2Keraminis siurblys1Dziangsu
3Keraminis vožtuvas1Dziangsu
4Transmisijos variklis1Dziangsu. Deli0,75 kW
5Servo variklis4Taivanas, Delta400W
6Jutiklinis ekranas1Taivanas, Eview7 colių
7PLC1Taivanas, Delta
8Oro pertraukos jungiklis6Džedziangas, CHNT
9Švino varžtas4Taivanas, Shehengas JaanasRutulinis varžtas (didelė skiriamoji geba)
10Linijinis gido būdas6Japonija, IKD
11Solenoidinis vožtuvas12Japonijos SMC
12Cilindras12Tawiwan Airtac
13Optinis pluoštas3Japonijos Panasonic
14Slėgio reguliatorius4JAPAN SMC
15Izoliacinis stiklas6AKRILAS8 mm storio

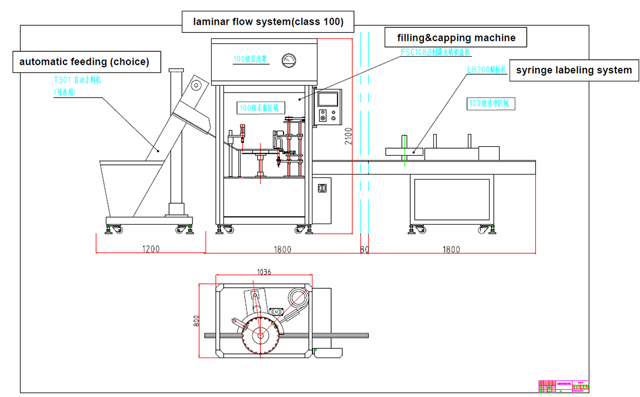

užpildo dangtelio brėžinys.jpg

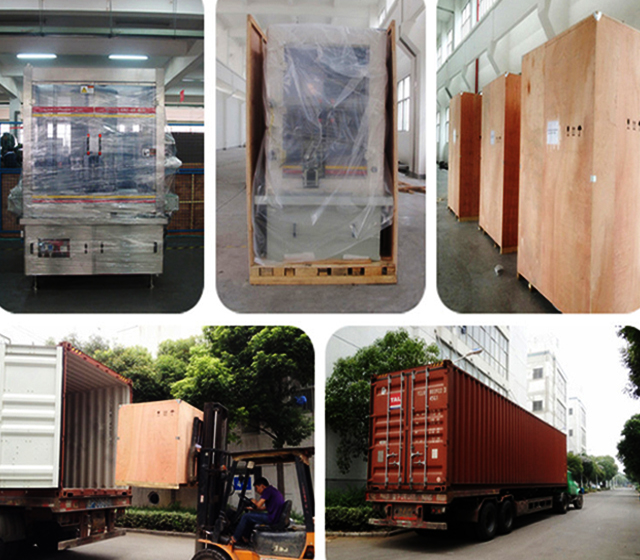

Medinės dėžutės pakuotė prieššvirkšto užpildymo linijai

pakavimo medinių dėžių mašina capping.jpg
