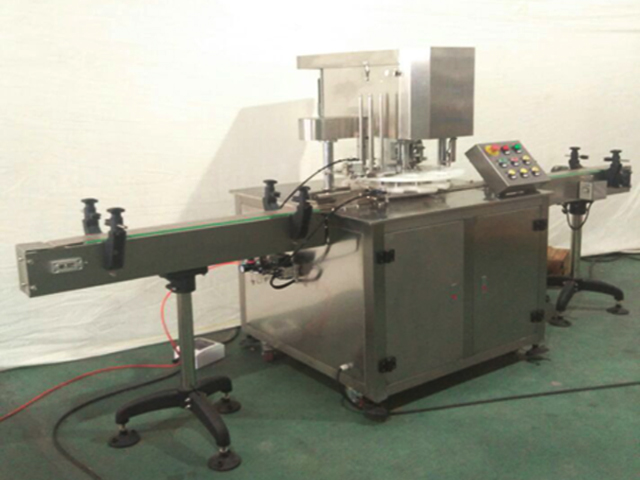

Automatinė linijinio metalo skardinių aliuminio skardinių sandarinimo mašina

Medžiaga: nerūdijantis plienas
Uždengianti galvutė: 1
Uždarytų skardinių skaičius: viena
Sandarinimo greitis: 25-30 per minutę
Sandarinimo aukštis: 40-200 mm
Turimo butelio skersmuo: 35-100 mm
Darbinis slėgis: AC220v 50/60hz (Ac380v 50/60hz)
Galia: 1,1kw
Svoris: 500kg
Dydis: 3000*900*1700mm

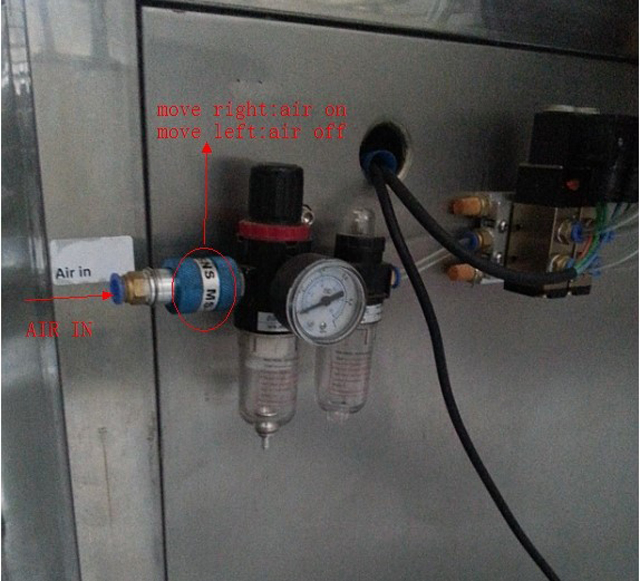

Oro šaltinis: 0,5 MPa

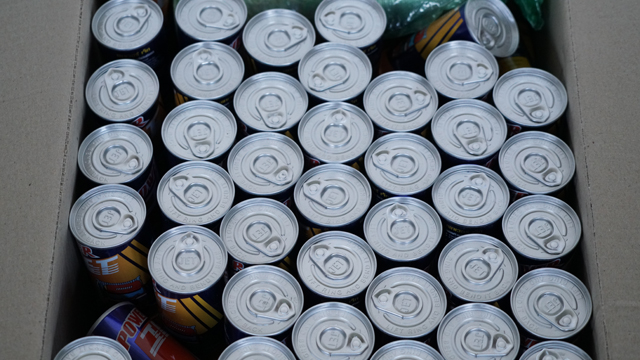

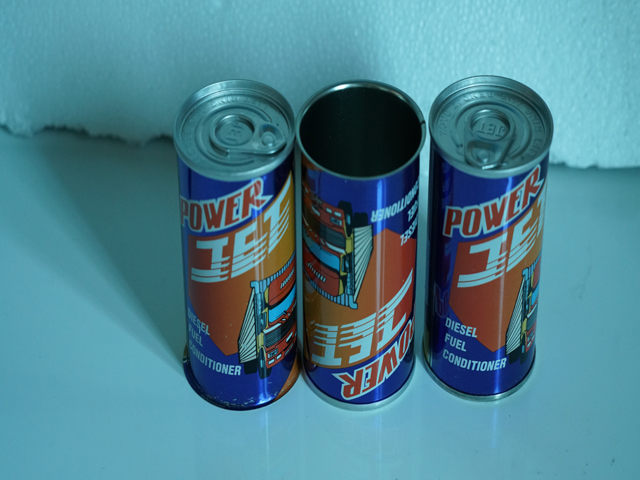

Šis produktas daugiausia taikomas apvalių skardinių su įvairiomis PET plastiko, geležies, aliuminio, popieriaus ir kitomis savybėmis sandarioms pakuotėms, jis turi pažangų dizainą ir pagrįstą struktūrą, kurią lengva valdyti, kad būtų būtina ir ideali maisto pakavimo įranga. , vaistų, arbatos, chemijos inžinerijos ir kitose pramonės šakose.

Pagrindinis šio gaminio korpusas yra pagamintas iš nerūdijančio plieno, paprastos ir gražios išvaizdos, atitinkančios daugumos standartinių gamybos skyrių projektavimo reikalavimus.

Šiame gaminyje naudojamas vienfazis arba trifazis maitinimo šaltinis, kurio galia siekia 1,1 kW, įvairios jo dalys ir komponentai yra tiksliai apdirbami, gamybos technologijos ir kiti yra nusodinami ir nuolat tobulinami per ilgametę mūsų įmonės klientų patirtį ir Pagrindinė dalis turi unikalų dizainą, pasižymintį dideliu stiprumu, mažu triukšmu ir geromis sandarinimo savybėmis.

Šis gaminys atitinka nacionalinių standartų, departamentų standartų ir įmonių standartų reikalavimus ir palieka gamyklą tik išlaikęs griežtą patikrinimą ir testą.

Tai visiškai automatinė gamybos linija, kuri gali sudaryti gamybos linijas su užpildymo sistema, svėrimo ir pildymo sistema arba ženklinimo sistema.

Veikimo specifikacija

1. Keturi sandarinimo ratukai yra pritaikyti sandarinimui, iš kurių du peiliai apsiūti, o dar du – tuščiam presavimui, naudojant paprastą principą ir patogų reguliavimą;

2. Priimamas naujausios kartos mechaninis dizainas, skardinės korpusas nesisuks sandarinimo metu, sandarinimo peilis sukasi, kad būtų užbaigtas sandarinimas, kuris yra patikimas ir saugus bei tinkamas trapių gaminių sandarinimui ir skysti produktai;

3. Sukabinimo peilio veikimą ir peilio atramos pakėlimą valdo mechaninis kumštelis, kuris veikia stabiliai ir patikimai

4. Smulkinimo peilis pagamintas iš 304 nerūdijančio plieno, pasižymintis patvariu eksploatavimu ir geru sandarinimo našumu.

5. Operacijos sąsaja yra labai paprasta, kad palengvintų operaciją.

Pagrindinės savybės

1. Tai naujausios kartos skardinių siuvėjas, kurio svarbiausia savybė – sandarinimo metu nesisuka skardinės korpusas, kad gaminiai skardinėje neišsislinktų ir iškristų;

2. Veikimo sąsaja yra paprasta ir pagrįstas dizainas;

3. Jis yra didelio apdirbimo tikslumo, o pagrindinis korpusas gamina visą nerūdijantį plieną, atitinkantį gamybos skyrių projektavimo reikalavimus.

4. Tai gali sudaryti gamybos linijas su užpildymo, ženklinimo, kodo purškimo įranga ir kt., Su dideliu gamybos efektyvumu.

5. Jis gali automatiškai aptikti apatinį dangtį, o grandinės valdymo konstrukcija yra pagrįsta.

6. Visos dalys ir komponentai, elektriniai priedai ir kiti gaminiai naudojami iš garsių vietinių gamyklų, kurių kokybė yra patikima ir stabili.

Techniniai parametrai

Medžiaga: nerūdijantis plienas
Uždengiama galvutė: 1
Uždarytų skardinių skaičius: vienas
Sandarinimo greitis: 25-30 per minutę
Sandarinimo aukštis: 40-200 mm
Turimo buteliuko skersmuo: 35-100mm
Darbinis slėgis: AC220V 50/60Hz (AC380V 50/60Hz)
Galia: 1.1KW
Svoris: 500KG
Dydis: 3000*900*1700mm
Oro šaltinis: 0,5 MPa

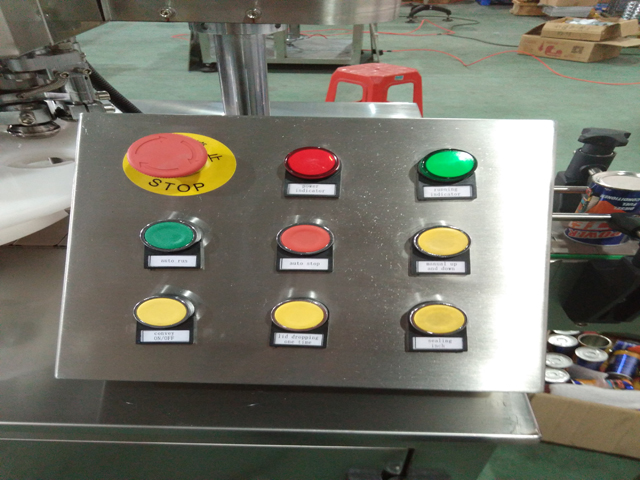

Operacijų skydelis

1. Maitinimo indikatorius (raudona indikacinė lemputė): dega raudona indikacinė lemputė, rodanti, kad įranga įjungta ir atvirkščiai

2. Veikimo indikatorius (žalia indikacinė lemputė): užsidega žalia indikacinė lemputė, rodanti, kad įranga veikia ir atvirkščiai

3. Avarinis stabdymas: avariniu atveju paspauskite šį mygtuką ir įranga iš karto sustos, kiti jungikliai neveikia, jei norite atšaukti, pasukite mygtuką skersai ir jis automatiškai iššoks su atkurtomis funkcijomis

4. Veikimas/įjungimas (žalias mygtukas): paspauskite šį mygtuką ir įranga pradės veikti

5. Veikimas / išjungimas (raudonas mygtukas): paspauskite šį mygtuką ir įranga nustos veikti

Inching (geltonas mygtukas): šis jungiklis daugiausia naudojamas įrangos derinimui, įranga veiks paspaudus mygtuką ir atvirkščiai.

Įrangos principas ir montavimo būdas

1. Dinaminio įrangos projektavimo principas

Ši įranga naudoja asinchroninį dviejų reikšmių elektrinį variklį, kurio variklio galia yra 1,1 kW, o sukimosi greitis yra 1400 r/min. Trikampis diržinis ratas, krumpliaratis, turbina ir kita jungties pavara sumažina savo greitį iki 40 r/min, turbina sukasi ratu, veikiant kėlimo kumšteliui, kad užbaigtų procesą aukštyn ir žemyn, tuo pačiu atitinkamai varo pirmąjį ir antrąjį riedėjimo ir sandarinimo ratus, kad jie derėtų su kumšteliu, esant dviejų dantytų ratų grupių greičio skirtumui, kad būtų užbaigtas visas vienos skardinės ritininio sandarinimo procesas.

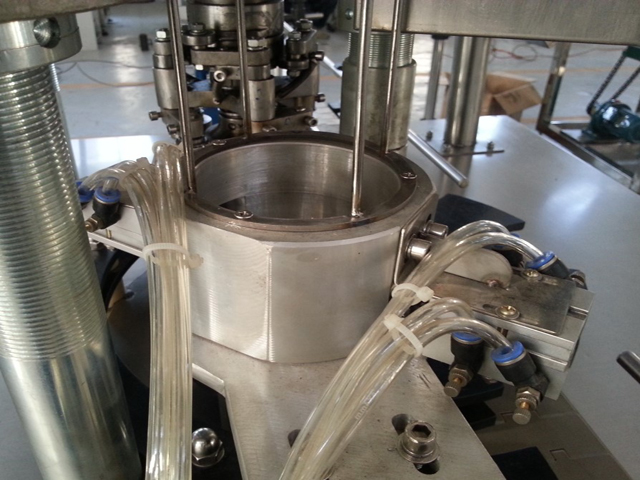

2. Įrangos sandarinimo konstrukcijos principas

Ši įranga naudoja dvigubos siūlės dvigubo susiuvimo principą, naudojant dangtelio ir skardinės pusės užkimšimo, lankstymo ir nuspaudimo procedūrą, kad būtų pasiektas sandarinimo efektas. Veiksmai yra tokie:

(1) Uždėkite skardinės dangtelį ant skardinės viršaus, kad skardinės kraštas būtų prispaustas prie angos, esančios vidinėje skardinės dangtelio krašto pusėje.

(2) Naudokite keltuvo spaudimą, kad pakeltumėte skardinės korpusą ir pritrauktumėte skardinės dangtelį prie šuns.

(3) Pirmasis ritinys apgaubia dangtelio kraštą į vidų, o viena pusė sukasi aplink dangtelio kraštą, o kita pusė spaudžia ašį.

(4) Kai pirmasis ritinys užbaigia operaciją, antrasis ritinys ir toliau tvirtai spaudžia pirmąją suapvalintą siūlę, suformuotą iš pirmojo ritinio, į antrą suapvalintą siūlę, ritinio sandarinimas baigiamas.

(5) Keltuvas yra apverstas, o šuo paspaudžiamas žemyn, kad išeitų iš tuščios skardinės.

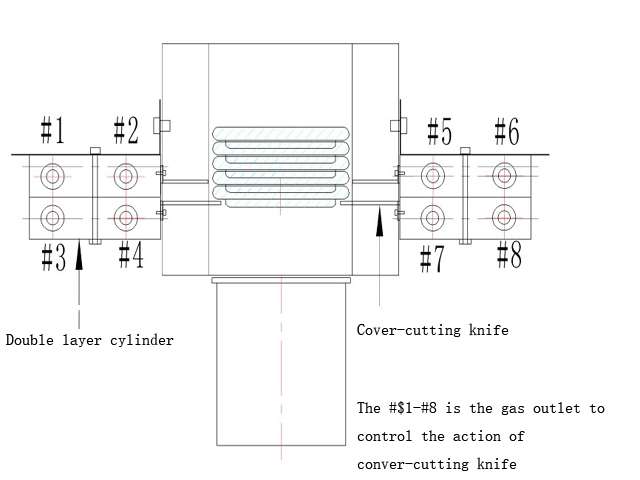

3. Automatinio dangčio nuleidimo principas

Šioje įrangoje yra automatinė foto akies tikrinimo įranga, kai skardinė pasiekia padėtį, foto akis siunčia tikrinimo signalą į pagrindinę valdymo grandinę, kuri pagal projektą siunčia atitinkamus signalus į dangčio nuleidimo įrangą, kad būtų galima valdyti atitinkamą. veiksmus, kad būtų atlikta automatinio dangčio nuleidimo funkcija. Fizinė automatinė dangčio nuleidimo įranga ir jos veikimo principas yra tokie, kaip parodyta paveikslėlyje:

Kaip žingsnis po žingsnio įdiegti mašiną?

Pirmas žingsnis: Sumontuokite konvejerio grandinę, patikrinkite, ar po montavimo ji linijinė ir ar yra tinkamo sandarumo

Antrasis žingsnis: sumontuokite konvejerio bėgius, sureguliuokite, kad skardinės būtų sklandžiai perkeltos

Galiausiai, įjungus ir paleidus įrangą, ji gali veikti.

	Kiekvienos sekcijos grandinė yra sujungta ir pritvirtinta kaiščiu (panašiai kaip laikrodžio grandinėlė)
	Konvejeris kirs pagrindą
	Kiekvienos konvejerio sekcijos grandinės lenta yra sujungta kaiščiu
	Varžtus galima reguliuoti taip, kad konvejeris būtų priveržtas ir prarastas
	Sujungus su kaiščiu, jis tvirtai įkalamas
	Konvejeris ir pagrindinė įranga yra sujungti ir pritvirtinti dviem varžtais
	Konvejerio bėgių montavimas
	Bėgių montavimas ir tvirtinimas

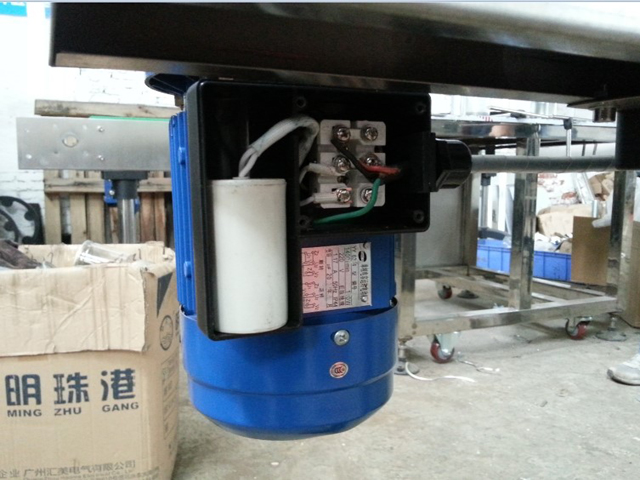

	Įjunkite konvejerio variklį (prijunkite prie U1 ir U2 gnybtų)
