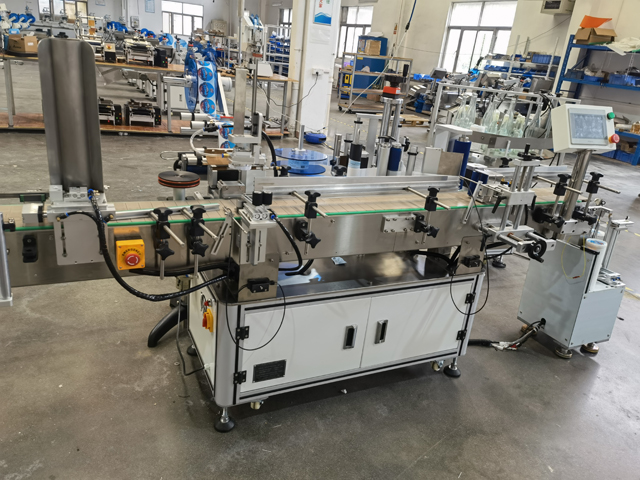

Automatinė butelių ir dangtelių dviejų galvučių lipdukų ženklinimo mašina

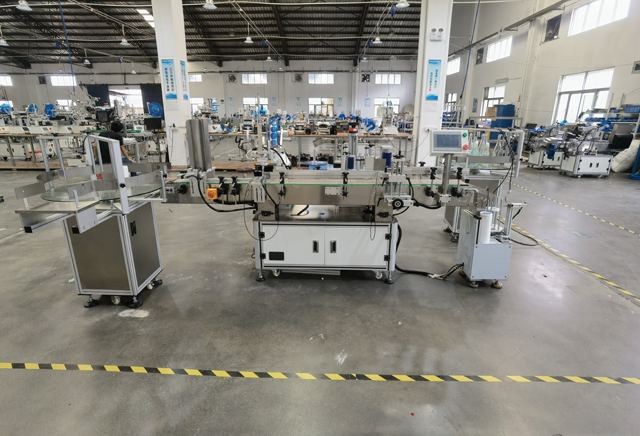

Dviejų galvų ženklinimo mašina tinka dangtelių ir butelių stiklainių ženklinimui ir pakavimui, kuris turi atitikti toliau nurodytus reikalavimus:

Mašinos taikymas

1. Specialiai pritvirtinkite dangtelį (reikia priekinio apatinio dangčio sistemos galinio dangčio sistemos, dangtelis yra toks, koks yra įdubęs, žr. paveikslėlį dešinėje)

2. Apvalus buteliuko viršaus ženklinimas buteliuko korpuso ženklinimas (reikalavimai A. Įrengta buteliuko padavimo karuselė, buteliuko uždarymo karuselė B. Mašiną reikia padidinti, kad ji prisitaikytų prie 30–160 mm buteliuko skersmens)

3. Specialiai taikomas apvaliems buteliams.

4. Mašinoje turi būti kodavimo mašina

5. Kliento lifto dydis yra 1,75 * 1,1 m ir jį reikia išmontuoti, kad būtų galima pateikti nurodymus, kaip patekti į liftą.

Pagrindiniai mašinos parametrai

• Ženklinimo tikslumas: ±1 mm (gaminių ir etikečių klaidos neįtrauktos.) ir reguliavimo lygis akivaizdžiai turės įtakos ženklinimo tikslumui;
• Ženklinimo greitis: 20～45 vnt/min (susijęs su gaminio etiketės matmenimis).
• Taikomas produktas: kliento pateikti konteineriai.
• Taikoma etiketė: suvyniota etiketė, kurią pateikia klientas.
• Mašinos matmenys: 2250×1310×1520mm (ilgis×plotis×aukštis).
• Taikoma galia: 220ACV 50/60HZ.
• Svoris: 350KG

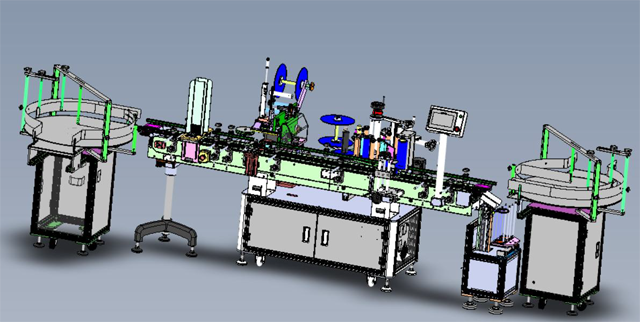

Kas yra ženklinimo mašina:

Etikečių klijavimo mašina yra įtaisas, skirtas pritvirtinti lipnios popieriaus etiketės ar kitos tinkamos medžiagos ritinį prie gaminio ar nustatytos pakuotės, plačiai naudojamas įvairiose pramonės šakose, tokiose kaip elektronika, baldai, gėrimai, kasdienė chemija, maistas, medicina, naftos chemijos ir kt.

Produktų pakavimo taros ir pakavimo dėžių ženklinimas. Automatinių ženklinimo mašinų įranga vaidina svarbų vaidmenį įvairiose pramonės šakose. Pačios mašinos konstrukcija yra tobula, o visa nerūdijančio plieno medžiaga palengvina sandėliavimą ir neleidžia įrangai sušlapti ir rūdyti.

Etikečių klijavimo mašinos principas yra tas, kad prekė į ženklinimo darbo vietą tiekiama pastoviu greičiu ant konvejerio. Mechaninis tvirtinimas atskiria daiktus fiksuotu atstumu ir stumia prekę konvejerio kryptimi.

Jame yra varomasis ratas, ženklinimo ratas ir ritė. Varomasis ratas su pertraukomis tempia etikečių juostelės judesį taip, kad etiketės juostelė ištraukiama iš ritės, o etiketės juostelė yra prispaudžiama prie gaminio etikečių klijavimo ratu. Etikečių juostelių įtempimui palaikyti ritėje naudojamas atviros kilpos poslinkio valdiklis

nes etikečių juostelės yra sujungtos viena su kita. Etikečių juosta nuolat sustabdoma ir sustabdoma, kad etiketės juosta būtų pritvirtinta prie gaminio, o ženklinimo ratukas juda tokiu pačiu greičiu kaip ir gaminys. Kai konvejeris pasiekia tam tikrą padėtį, etiketės varomasis ratas įsibėgėja iki greičio, kuriuo sutampa juosta. O priklijavus etiketę, jis sulėtėja iki sustojimo.

Kadangi etiketė gali šiek tiek paslysti, ant jos yra ženklas, užtikrinantis, kad kiekviena etiketė būtų tinkamai uždėta, kurią nuskaito optinis jutiklis. Etiketės lėtėjimo fazės metu varomasis ratas iš naujo sureguliuos padėtį, kad ištaisytų etiketėje esančias klaidas.

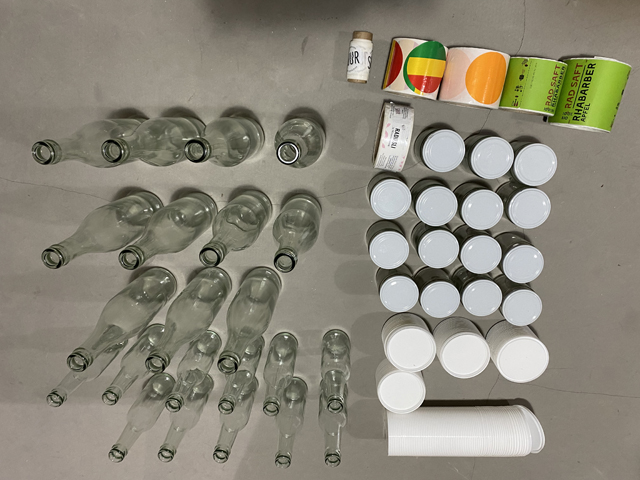

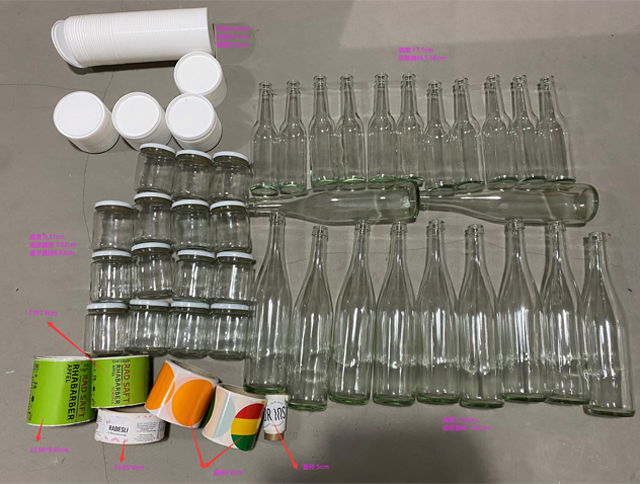

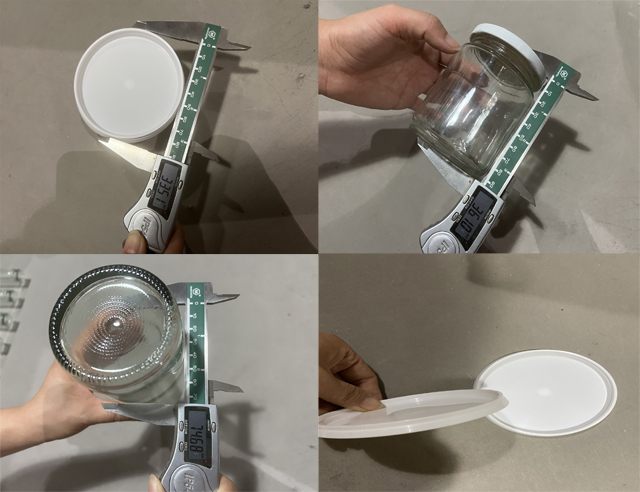

Butelių ir dangtelių pavyzdžiai

Mėginio dydis (daugiau informacijos rasite faktiniame pavyzdyje)

1. Stiklainio skersmuo 70mm, aukštis 96mm (viršutinės etiketės skersmuo 55mm. Butelio etiketė 160*40mm)

2. Butelis Nr.1, skersmuo 70mm, aukštis 330mm, etiketė 230*106mm

3. Butelis Nr.2, skersmuo 50mm, aukštis 230mm, butelio etiketė 170*70mm

Instrukcijų vadovas

I dalies pareiškimas

I. Įprasti daiktai

Ši etikečių klijavimo mašina yra nestandartinė įranga, todėl jai reikia tam tikrų technikų. Arba bus paveiktas didelis mašinos efektyvumas arba įprastas naudojimas. Šios etikečių klijavimo mašinos valdymą turi papildyti apmokytas technikas.

Šios įrangos veikimas turi atitikti naudojimo vadovą arba mūsų įmonės technikų nurodymus. Ši naudojimo instrukcija taikoma VK-FRL-OS ženklinimo mašinai (Tolimesniuose skyriuose santrumpa reiškia etikečių klijavimo mašiną.). Tikslas yra užtikrinti normalų šios mašinos naudojimą ir reguliavimą.

II. Įmonės teisės

Šią įrangą sukūrė ir gamina Mūsų įmonė. Mūsų įmonė pasilieka šias institucijas:

Siekdama išlaikyti mašinos techninius privalumus ir pritaikomumą, mūsų įmonė gali atnaujinti mechanines dalis, elektrovaldymo komponentus ir programinę įrangą, įskaitant naudojamų komponentų struktūrą, tipą ir prekės ženklą, tačiau nemokamų atnaujinimų jau parduotoms mašinoms nežadama. .

Mūsų įmonė turi teisę reikalauti, kad mašina būtų saugoma vientisai. Be mūsų įmonės technikų techninių instrukcijų, mechaninių, elektrinių ar valdymo dalių modifikacijos neleidžiamos. Arba susijusią žalą turėtų atlyginti taisyklę pažeidusi šalis.

Mūsų įmonė teikia susijusias technines instrukcijas, kaip pridėti kodą ar kitas funkcijas, pagrįstas šiuo įrenginiu, tačiau neatsako už susijusius komponentus.

Šios mašinos ir šios naudojimo instrukcijos intelektinės nuosavybės teisės priklauso mūsų įmonei. Už bet kokį plagiatą turi būti taikoma teisinė atsakomybė

III. Saugos elementai

Pavojus! Įsitikinkite, kad veikianti mašina yra įžeminta į žemę, kad išvengtumėte elektros smūgio.

Pavojus! Įsitikinkite, kad įtampa nėra perkrauta.

Įspėjimas! Elektros dėžės ir grandinės turi būti atliekamos vadovaujantis elektros technikų arba profesionalaus personalo instrukcijomis.

Įspėjimas! Atkreipkite dėmesį į besisukančias dalis, kad išvengtumėte suspaudimo.

IV. Veiklos teisės

Įsitikinkite, kad šios mašinos valdymą, vietą ir priežiūrą turi atlikti apmokytas ir įgaliotas personalas.

Leiskite tik sertifikuotam arba profesionaliam personalui ir įrangos inžinieriui atlikti maketą.

Naudojant mašiną reikia įsitikinti, kad:

• Operatorius yra profesionaliai apmokytas ir sertifikuotas mūsų įmonės.
• Operatorius turi žinių, kaip taisyti arba pašalinti pagrindinius gedimus mašinos veikimo metu.
• Dirbdami su šia mašina dirbkite pagal šio vadovo reikalavimus.

V. Veikimo aplinka

Nenaudokite šiomis aplinkybėmis:

• Stiprus temperatūros svyravimas.
• Drėgmė arba didelė drėgmė.
• Intensyvi vibracija ir smūgis
• Per daug dulkių
• Purškiamas vanduo, aliejus ir chemikalai
• Sprogūs, degūs ir pavojingi daiktai

VI. Prisijungimo laikotarpis

Ši etikečių klijavimo mašina pagaminta pagal kliento gaminius, nėra standartinė, turi techninius ir patirties reikalavimus operatoriams, o derinimas trunka vieną mėnesį. Derinimo laikotarpis, jei techniniai parametrai nepasiekiami eksploatuojant įrangą, grįžtamasis ryšys į mūsų įmonę, kad gautume techninę pagalbą.

Antroji dalis Mašinos įvadas

I. Pagrindinė funkcija:

Ši etikečių klijavimo mašina yra specialiai sukurta, pasižymi unikalumu ir yra naudojama ženklinti ant cilindro perimetro ir viršaus arba priskirtoje padėtyje (žymint priskirtoje vietoje reikia pridėti priedų). Susipažinus su mašina, aparatas taip pat gali būti naudojamas ženklinti ant apvalių konteinerių kitose pramonės šakose, pavyzdžiui, konservų, apvalių maisto produktų, kosmetikos, vaistų ir pan.

II. Etiketės atkūrimo proceso aprašymas:

Padėkite konteinerį → atskirą konteinerį → konvejerį → produkto aptikimą → Etiketės atkūrimą → Surinkite konteinerį.

1. Uždėkite gaminį ant transportavimo juostos.
2. Konteinerių atskyrimo mechanizmas atskiria konteinerius tam tikru atstumu.
3. Traukiant transportavimo juostą, konteineris automatiškai nukeliauja į dešinę ženklinimo mechanizmo pusę.
4. Konteineris patenka į aptiktą padėtį ir jį aptinka elektrinis jutiklis, kuris grąžins signalus į PLC.
5. Traukos variklis sukasi, siunčia ir klijuoja etiketę ant gaminio.
6. Etikečių atkūrimo mechanizmas pasisuka ir suvynioja etiketę ant konteinerio.
7. Konteineriai transportuojami ir surenkami į surinkimo konteinerį.

Trečios dalies mechanizmas

I. Bendras vaizdas

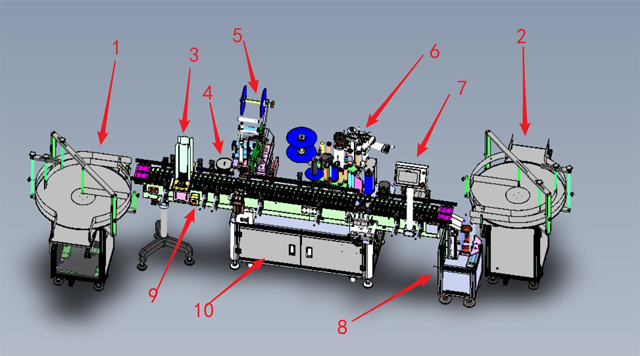

Kiekvienos dalies mechaninės struktūros ir funkcijos parodytos paveikslėlyje: [Įrangos 3D modelis]

1. Maitinimo ir buteliuko tvarkymo mechanizmas: produktų tiekimas į ir jos transportavimo liniją.
2. Butelių priėmimo mechanizmas: perdirbtų produktų priėmimas ir rūšiavimas.
3. Skirstymo mechanizmas: diskų medžiagų padalijimas ir žymėjimas.
4. Butelių atskyrimo mechanizmas atskiria apvalius buteliukus gaminius ir atveria atstumą.
5. 1# galvutė viršutinei gaminio plokštumai pažymėti.
6. 2# galvos, kad paženklintumėte gaminio šoną.
7. Ekranas, skirtas žmogaus ir kompiuterio sąveikai.
8. Priėmimo mechanizmas priima disko produktus.
9. Maitinimo šaltinio avarinis stabdymas: paspauskite mygtuką ir įranga bus išjungta avariniam sustabdymui.

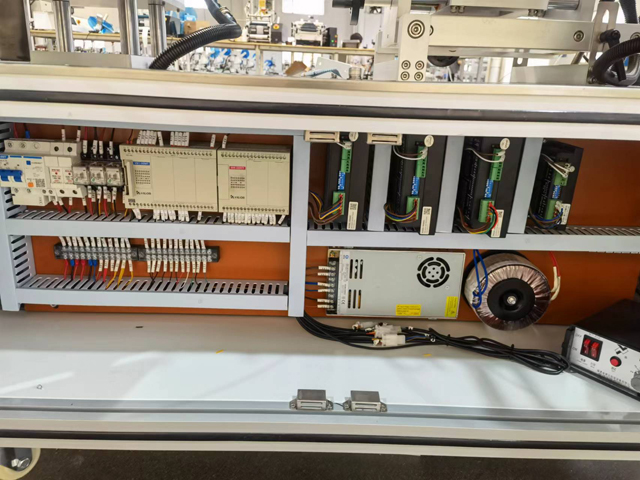

10. Elektros dėžutės ir įrangos grandinės dalies montavimo padėtis.

II. Išsamios informacijos rodinys

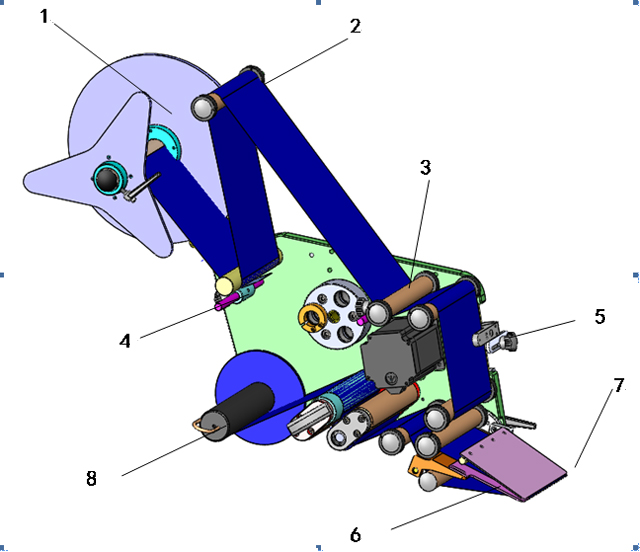

1. [Žymėjimo galvutė]

1. Medžiagos padėjimo mechanizmas: naudojamas etiketėms įdėti į ritinius.
2. Stabdys: naudojamas stabdyti etiketes, kad etiketės neatsilaisvintų ir išlaikytų diržo įtempimo jėgą.
3. Volelis: vėjo etiketės, kad išlaikytų etiketės įtempimo jėgą.
4. Spaudimo mechanizmas: sandariai paspauskite etiketę.
5. Elektrinio jutiklio rėmas: įdėkite etiketės identifikavimo elektrinį jutiklį ir perkelkite jį pirmyn ir atgal.
6. Dozatoriaus lenta: išsiliejusi etiketė.
7. Traukos mechanizmas: vilkite pagrindinį etikečių juostelės popierių ir suteikite galią padalinti etiketę.
8. Medžiagų surinkimo mechanizmas: perdirbkite etiketės pagrindo popierių.

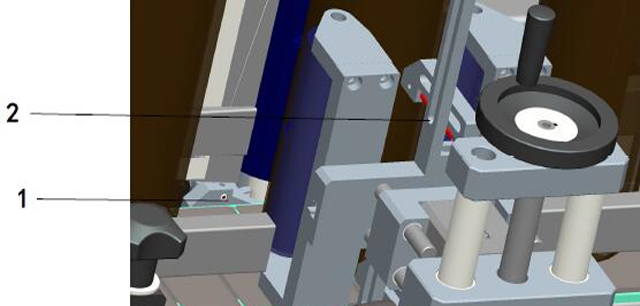

2. Gaminio aptikimo elektrinio jutiklio rėmas

[Gaminio aptikimo elektrinio jutiklio rėmelis]

1. Gaminio aptikimo elektrinis jutiklis: tiesioginės koreliacijos šviesolaidžiai: vienas skleidžia signalus, o kitas priima signalus. Atskirdami signalus, aptikkite esamus ar ne objektus.
2. Padėties nustatymo elektrinis jutiklis: išsklaidyto atspindžio optinis pluoštas, skirtas ženklinimui nustatyti, produkto egzistavimui nustatyti pagal išsklaidyto atspindžio pokyčius.

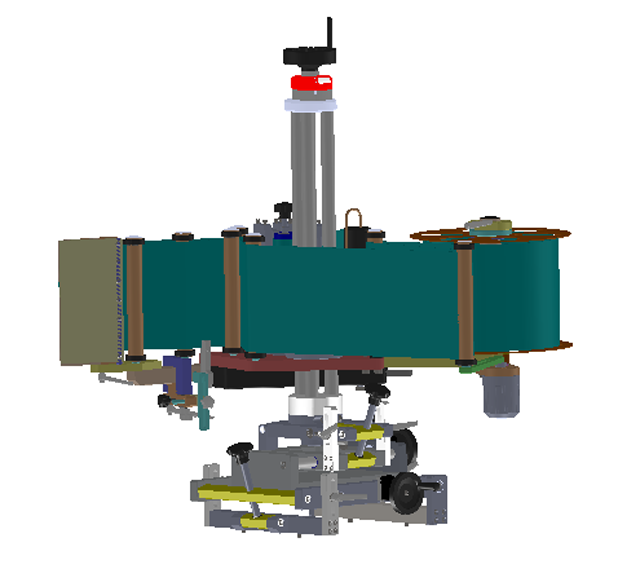

3. Reguliavimo mechanizmas:

Sureguliuokite visą reguliavimo mechanizmą. Pirmiausia reikia atsukti susijusius fiksavimo varžtus. Po reguliavimo priveržkite fiksavimo varžtus, kad išlaikytumėte fiksaciją.

1. Reguliavimo pirmyn ir atgal svirtis: ženklinimo galvutę pasukite į priekį ir atgal rankinio rato galu.
2. Kairė ir dešinė reguliavimo svirtis: sureguliuokite ženklinimo galvutės padėtį kairėje ir dešinėje rankinio rato galu.
3. Kairysis ir dešinysis pasvirimo reguliavimas: rankiniu ratuku sureguliuokite lygiagretumą tarp ženklinimo galvutės ir transportavimo diržo.
4. Pasvirimo į priekį ir atgal reguliavimas: rankiniu ratuku sureguliuokite lygiagretumą tarp ženklinimo galvutės ir transportavimo diržo.
5. Reguliavimas aukštyn ir žemyn: reguliuokite ženklinimo galvutę aukštyn ir žemyn naudodami rankinį ratuką viršuje.
6. Etiketės identifikavimo elektrinio jutiklio reguliavimas: atleiskite 5 paleidimo ratą į elektrinio jutiklio padėtį į kairę ir dešinę bei aukštyn ir žemyn.
7. Dozatoriaus plokštės kampo reguliavimas: pasukite dozatoriaus plokštės kampą atlaisvindami atitinkamus padėties varžtus.

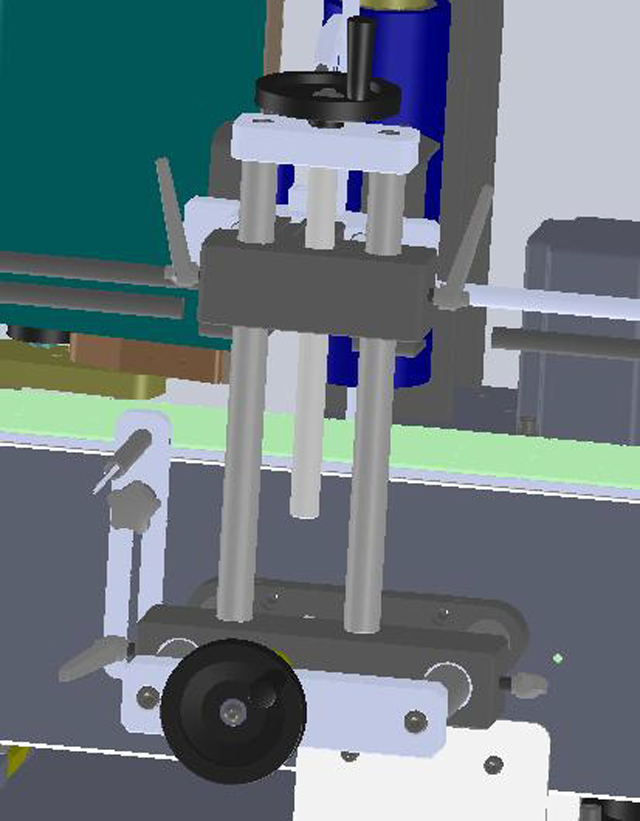

4. Padėties nustatymo mechanizmas

1. Reguliavimas pirmyn ir atgal: reguliuokite padėties nustatymo mechanizmą pirmyn ir atgal, reguliuodami rankinį ratuką viršuje.
2. Reguliavimas aukštyn ir žemyn: reguliuokite padėties nustatymo mechanizmą aukštyn ir žemyn, reguliuodami rankinį ratuką viršuje.

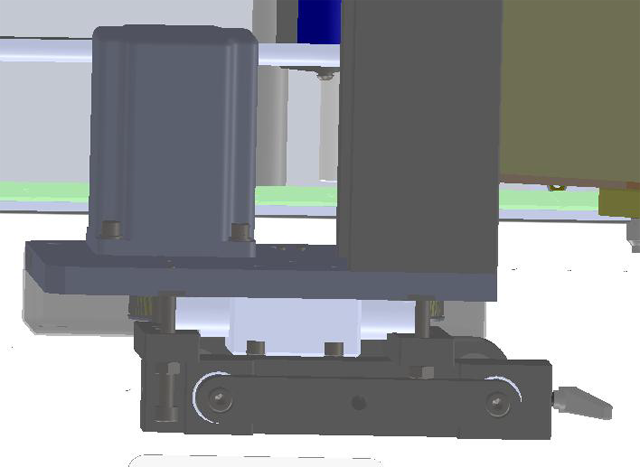

5. Etikečių atkūrimo mechanizmas

Pasvirimo reguliavimas: išsukite (įsukite) 2 varžtus priekyje ir įsukite (išsukite) 2 varžtus gale, kad sureguliuotumėte kampą tarp etiketės atkūrimo mechanizmo ir transportavimo diržo.

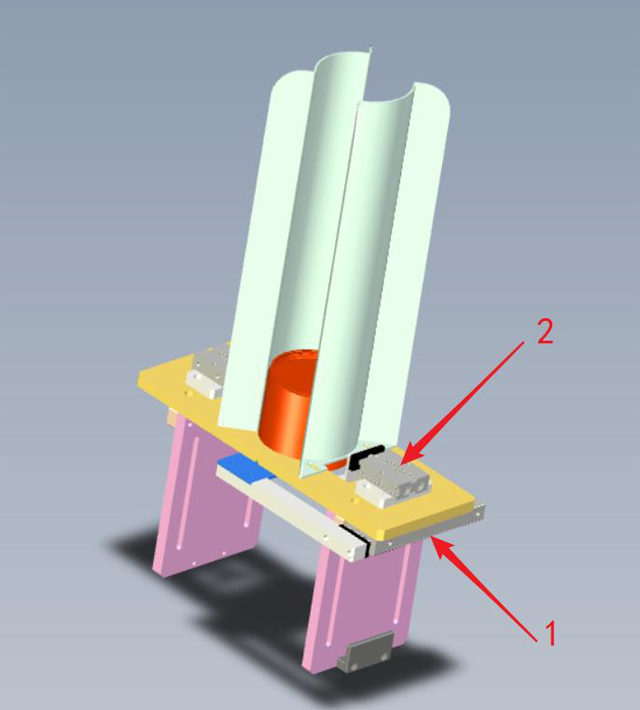

6. Paskirstymo mechanizmas

1. Paskirstymo ir iškrovimo cilindras: atsakingas už produktų išmetimą į bunkerį po vieną
2. Medžiagos paskirstymo suspaudimo cilindras: atsakingas už kitų gaminių suspaudimą, kai medžiaga išleidžiama iš išleidimo cilindro.

Ketvirta dalis Elektros dalis

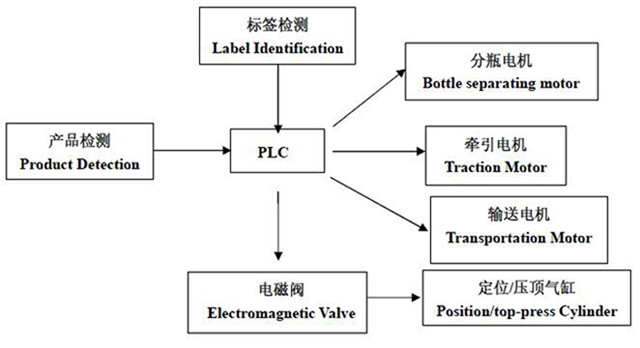

I. Elektrinio valdymo principas:

Įvesties signalai yra produkto aptikimo signalas, ženklinimo aptikimas ir etiketės identifikavimo signalas, po apdorojimo PLC, išvesties signalas yra traukos variklio ir elektromagnetinio vožtuvo valdymo signalai, skirti valdyti valdymo cilindro ir traukos variklio lankstumą, užbaigti padėties žymėjimą produktų.

Penktos dalies koregavimas

I. Mechaninis reguliavimas

1. Valdymo mechanizmas:

Sureguliuokite orientacijos mechanizmą. Perkelkite kreipiamąjį bloką pirmyn ir atgal pagal gaminių dydį, kad įsitikintumėte, jog gaminiai gabenant nenukryps netinkama kryptimi. Sureguliuokite, kad gaminiai praeitų sklandžiai, o abiejų pusių nesutapimas būtų 0,5 mm.

2. Atkūrimo mechanizmas:

Sureguliuokite atkūrimo mechanizmą, kad guminis ratas būtų lygiagretus gaminiui, o tai užtikrintų tolygų gaminio apkrovą, atkūrimo ratukas gali liesti etiketę ir ženklinimo padėtis būtų stabili.

3. Ženklinimo galvutė:

Kiekvieną kartą reguliuojant pirmiausia reikia atsukti susijusį fiksavimo varžtą. Po reguliavimo priveržkite fiksavimo varžtą. Rankiniais ratukais reguliuokite aukštyn ir žemyn, pirmyn ir atgal. Galima reguliuoti lygiagrečiai arba pasukti, kad būtų galima reguliuoti ženklinimo padėtį.

4. Etikečių dozatoriaus lenta:

Sureguliuokite etikečių dozatoriaus plokštę, atlaisvinkite 7 formos rankenėlę ant jos prijungimo mechanizmo ir pasukite etikečių dozatoriaus plokštę tam tikru kampu, kad atitiktų gaminio poreikius. Galbūt reikės pakoreguoti kampą, kad skirtingo storio ir medžiagų etiketės būtų sklandžiai skaidomos.

II. Elektrinio jutiklio reguliavimas

Įrenginyje yra 2 elektrinių jutiklių rinkiniai: gaminio aptikimo elektrinis jutiklis ir etiketės identifikavimo elektrinis jutiklis, kurį galima reguliuoti pagal gaminio aptikimo ir etiketės identifikavimo poreikius.

1. Padėties reguliavimas:

Sureguliuokite elektrinio jutiklio rėmą pirmyn ir atgal arba aukštyn ir žemyn, kad pritaikytumėte skirtingus gaminius ir etiketes. Reguliavimo metodai nurodyti mechaninio įvedimo skyriuje.

2. Elektrinės akies sąranka:

Originalus elektrinis jutiklis yra MT griovelio elektrinis jutiklis. Kitos etiketės identifikavimo ar gaminio aptikimo elektrinės akys yra neprivalomos.

2.1 Etiketės identifikavimo elektrinis jutiklis: aptikti etiketes (tik kaip modelio pristatymas, neatspindi tikrojo šio įrenginio tipo)

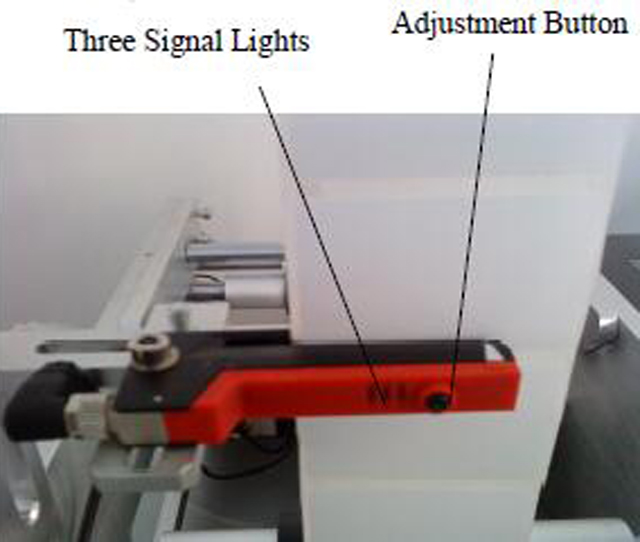

[Vokietiškas LEUZE GS-63 elektrinis jutiklis]

Elektrinio jutiklio naudojimo instrukcija:

1) Vilkite etiketes, kad pereitumėte per elektrinio jutiklio U griovelį, kaip parodyta toliau pateiktame paveikslėlyje.

2) Vilkant etiketes, geltona signalinė lemputė dega tarpelyje tarp etikečių ir nedega toje vietoje, kur yra etiketės, todėl tai normalu ir gali būti naudojama tiesiogiai.

3) Kai geltona signalinė lemputė nuolat dega arba nedega, iš naujo nustatykite elektrinį jutiklį.

4) Elektrinio jutiklio nustatymo būdai yra tokie:

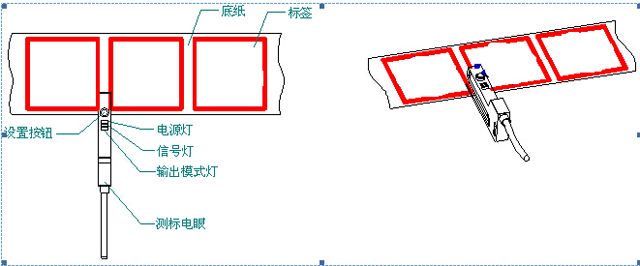

1. Vilkite etiketes per U formos griovelį, kaip parodyta toliau pateiktame paveikslėlyje.
2. Įdėkite pagrindinį popierių su etikete į elektrinio jutiklio griovelį, paspauskite reguliavimo mygtuką 3 sekundes, kol pradės mirksėti geltona signalinė lemputė, tada atleiskite mygtuką, įdėkite pagrindinį popierių be etiketės į elektrinio jutiklio griovelį, paspauskite reguliavimo mygtuką 8 sekundes, tada atleiskite mygtuką.
   Tada atkūrimo procesas baigtas.
3. Vilkite etiketes į elektrinio jutiklio griovelį. Geltona signalinė lemputė nedega, kai perleidžiamas pagrindinis popierius su etikete, ir dega, kai peržengia tarpą tarp etikečių.

2.2 Gaminio aptikimo elektrinis jutiklis: (Tik kaip modelio pristatymas, neatspindi tikro įrangos tipo)

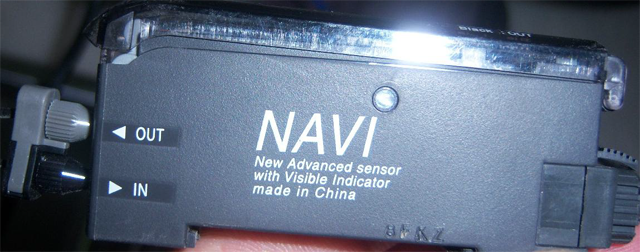

2.2.1 FX-301 serijos elektrinio jutiklio prijungimas:

Gaminio aptikimo elektrinis jutiklis gali būti naudojamas tik tinkamai prijungus. Vykdykite prijungimo instrukciją, kaip nurodyta toliau. „In“ jungiasi prie juodo laido, o „out“ jungia sidabrinį laidą. [FX-301 serijos elektrinis jutiklis]

2.2.2 Gaminio aptikimo elektrinio jutiklio aptikimo principas

Gaminio aptikimo elektrinis jutiklis identifikuoja objektą pagal šviesos atspindžio kiekį. Elektrinis jutiklis skleidžia šviesą į objektą, objektas gali atspindėti tam tikrą šviesą į elektrinį jutiklį, kai atspindžio šviesos kiekis pasiekia nustatytą vertę, elektrinio jutiklio signalas pasikeičia ir siunčia signalą į valdymo sistemą.

2.2.3 Būsenos jungiklis

Paspauskite „režimo/atšaukimo“ mygtuką, žalios šviesos jungiklį su „paleisti“, „mokyti“, „ADJ“, „L/D“ „TIMER“ „PRO“ kelis režimus, nurodančius skirtingą darbo būseną.

RUN – veikimo būsena;

„TEACH“ reiškia mokytojo statusą;

ADJ – reguliavimo būsena;

„L/D“ reiškia aukštyn/žemyn signalo būseną;

Norėdami patvirtinti, paspauskite mygtuką „Spausk“, o perjunkite, kad galėtumėte tiksliai sureguliuoti.

2.2.4 Gaminio aptikimo elektrinio jutiklio sąranka

1. Kai darbo vietoje nėra gaminio, atidarykite permatomą elektrinio jutiklio stiprintuvo dangtelį, paspauskite mygtuką „MODE/CANCEL“ ir perjunkite į „TEACH“ režimą. Skaitmeniniame ekrano lange rodoma reikšmė, kuri yra tuščias signalas, kaip '67' paveikslėlyje, kaip nurodyta toliau. Kai vertė stabilizuosis, paspauskite 'PUSH', kad patvirtintumėte.
2. Tada padėkite gaminį ant ženklinimo stoties, netoli kairiosios padėties nustatymo svirties, stebėkite padėtį ir nustatykite etiketės padėtį ant gaminio, reguliuodami padėties nustatymo svirtį.
3. Pakeitus etiketės padėtį, skaitmeniniame ekrano lange atsiranda nauja vertė, kuri yra signalas aptinkant gaminius, pvz., „1900“. Jei vertė yra stabili, paspauskite 'PUSH', kad patvirtintumėte. Tai atlikus, skaitmeniniame ekrane bus rodomi „GERAI“ patarimai. (Paspauskite mygtuką „MODE/CANCEL“ grįžti į „RUN“ veikimo būseną).
4. Perjungti į „ADJ“ modelį. Skaitmeniniame ekrane rodoma vertė = tuščias signalas (aptikimas signalas - tuščias signalas)/2. Sistema nustato šią reikšmę kaip slenkstinę vertę. Jei signalo reikšmė yra didesnė už slenkstinę vertę, tai reiškia, kad numatytasis objektas yra, o mažesnė už slenkstinę reikšmę, tai reiškia, kad objektas yra numatytasis. Signalo grįžtamasis ryšys į PLC. PLC išsiųs atitinkamą komandą. Slenkstinė vertė yra reguliuojama. Perjungdami kairįjį/dešinįjį mygtuką „PUSH“, galite padidinti arba sumažinti reikšmę ir pakeisti slenkstinę reikšmę (paprastai koreguoti nereikia). Galiausiai paspauskite „PUSH“, kad patvirtintumėte.
5. Paspauskite mygtuką „MODE/CANCEL“ ir grįžkite į „RUN“ veikimo būseną. (Atlikus bet kokius nustatymus, grįžkite į veikimo būseną RUN.)
6. Uždarykite permatomą dangtelį ir užbaikite nustatymus.
7. Kai gaminys dedamas ant ženklinimo vietos, PRODUCT DETECTION elektrinis jutiklis aptinka signalą ir perduoda atgal į PLC. PLC siunčia komandą ir pradeda veikti atitinkamos ženklinimo mašinos dalys.

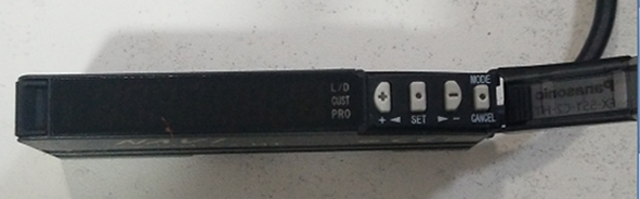

[FX-301 serijos elektrinis jutiklis]

Šeštos dalies operacija

I. Apvijos etiketė

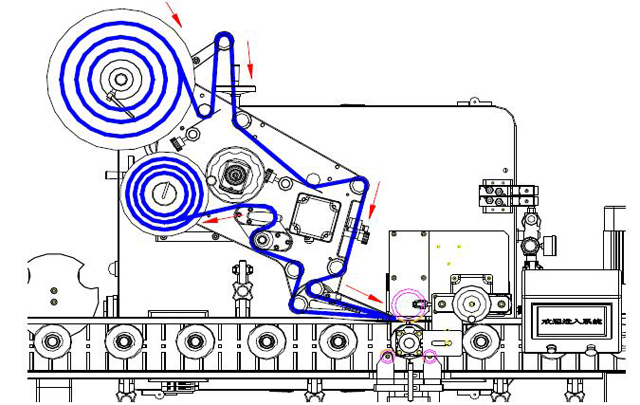

[Etiketės vyniojamas vaizdas]

1. Atlaisvinkite reguliuojamą rankenėlę ant trikampės medžiagos plokštės ir išimkite trikampę plokštę;
2. Kaip parodyta paveikslėlyje, įdėkite etikečių ritinį, įstatykite trikampę medžiagos plokštę ir priveržkite rankeną.
3. Pasukite T formos rankenėlę ant traukos mechanizmo pusę ciklo pagal laikrodžio rodyklę, atlaisvinkite traukos ašį ir atlaisvinkite mangano tarpiklius 2 vietose;
4. Apvyniokite etiketę raudonos rodyklės nurodyta kryptimi (atkreipkite dėmesį, kad visa etiketės juostelė būtų lygiagreti ir neperkreipta.). Šiek tiek paspauskite mangano tarpiklį ant etiketės juostelės, tada pasukite T formos rankenėlę ant traukos mechanizmo pusę ciklo pagal laikrodžio rodyklę. Jei etiketė paspaudžiama į vietą, etiketės vyniojimas baigtas.

II. Mechaninės operacijos

Mechaninės operacijos paprastai atliekamos, kai mašina yra įjungta. Padedant santykiniams judesiams, reguliuokite rankiniu būdu.

1. Transportavimo mechanizmas: sureguliuokite transportavimo mechanizmą, kad įsitikintumėte, jog produktai būtų sėkmingai perduoti ir išsiųsti į ženklinimo vietą. Padėkite gaminius, kurie bus ženklinami ant abiejų transportavimo mechanizmo pusių, kad galėtumėte šiek tiek pakoreguoti. Konkrečius veikimo būdus žr. atitinkamuose skyriuose „Penktosios dalies reguliavimas“. Etikečių padėties ir medžiagų perdirbimo padėties reguliavimas atliekamas panašiu būdu.
2. Ženklinimo padėties reguliavimas: padėkite gaminius, kurie bus ženklinami po etikečių dalytuvo plokšte, reguliuodami ženklinimo galvutę aukštyn ir žemyn arba pirmyn ir atgal, kad etiketės padalijimo padėtis sutaptų su etiketės įklijavimo padėtimi. Sureguliuokite kreipiamąjį mechanizmą, kad etiketė būtų įklijuota nurodytoje vietoje. Koregavimui naudokite aukščiau nurodytus 2 metodus.

III. Elektros operacijos

Prijunkite maitinimą → atidarykite 2 avarinius jungiklius; pradėti ženklinimo mašiną → žmogaus ir mašinos sąsajos sąranka → pradėti ženklinti.

Septintoji dalis Įprastinė įrangos priežiūra

1. Įrangos įrengimo ir eksploatavimo aplinka:

Kambario temperatūra, netinkama naudoti aukštos temperatūros, drėgmės ir rūgščių-šarmų aplinkoje ilgą laiką, kad būtų išvengta veikimo trukmės, efektyvumo ir tikslumo sutrumpėjimo.

2. Laikykite švarą:

Po naudojimo nuvalykite įrangos mechanizmą, pvz., frikcinį volelį, elektros dėžutę ir kt. Valymui ir priežiūrai gali būti naudojamas alkoholis arba komercinis neutralus valymo skystis.

3. Dėmesio valant:

• Nenaudokite valymo priemonių, kurios gali pažeisti mechaninį paviršių.
• Nenaudokite erozinio plastikinio indo.
• Nenaudokite rūgštinio tirpinimo skysčio.
• Periodinė patikra ir priežiūra: periodiškai tikrinkite mašiną, kad ji gerai veiktų, įskaitant, bet neapsiribojant:
• Išvalykite išmestus popieriaus likučius ir šiukšles.
• Nuvalykite alyvos likučius nuo volelio šono.
• Jutiklio lęšį valykite minkštu šepetėliu arba skudurėliu.
• Periodiškai pakeiskite saugiklį. Ši įranga naudoja kintamosios srovės maitinimą ir saugiklį, kad būtų išvengta perkrovos.
• Atsparus rūdijimui: Nerūdijančio plieno ir geležies dalis užpurkškite nerūdijančios alyvos ir tolygiai patrinkite minkštu skudurėliu.
• Rekomenduojama rūdims atspari alyva.

Aštunta dalis Įprastų gedimų sprendimo patarimai:

1. Sulaužytas pagrindinis popierius:

Sulaužytas pagrindinis popierius yra glaudžiai susijęs su pagrindinio popieriaus kokybe, todėl pagrindinis popierius nulaužtas etiketės sukibimo ir lipnios etiketės metu.

1. Patikrinkite, ar nepažeistas pagrindinis popierius, jei jis nupjautas, pakeiskite į geresnės kokybės pagrindinį popierių. Rekomenduojamas popierius yra Gelaxxindi, todėl etiketės tiekėjas turi kontroliuoti pjovimo gylį.
2. Patikrinkite, ar etiketė įbrėžiama vyniojant, kad pašalintumėte subraižymo veiksnį.
3. Jei etiketė priklijuota, ją lengva sulaužyti. Kontroliuokite etiketės išvesties ilgį ir užtikrinkite, kad jis nepriliptų prie paženklintų gaminių.

2. Ženklinimo nuokrypis didesnis nei reikalaujama tikslumo:

• Etiketės nukrypimas ir etiketės juostelės padėtis, etiketės juostelės kryptis nelygiagreti produkto transportavimo krypčiai, traukos rato slydimas, neteisingas gaminio padėties aptikimas, etiketės neklijavimas ant gaminio, nesutampa su etiketės klijavimo ratuku, produkto tolerancija ir pan. būti atitinkamai patikrinta ir išspręsta.
• Jei etiketės juostelė yra išjungta, atleiskite traukimo mechanizmą ir vilkite etiketę pirmyn ir atgal, kad ji tinkamai eitų. Tinkamai pritvirtinę etiketę, priveržkite ribinius apskritimus iš dviejų pusių ir nukreipkite etiketę.
• Jei etiketės juostelės kryptis nėra lygiagreti gaminio transportavimo krypčiai, sureguliuokite ženklinimo galvutės pasvirimą, kad būtų pasiektas lygiagretumas.
• Traukos rato slydimas ir susidėvėjimas susijęs su traukos rato laikrodžio varžtu. Abi problemas galima išspręsti priveržus laikrodžio varžtą.
• Gaminio gamybos procese kraštų tolerancija sukelia ženklinimo toleranciją. Produkto toleranciją galima išspręsti tik gaminio kokybės kontrole.

3. Nuolat išveskite etiketę:

• Nenutrūkstamas ir neišsamus etikečių išvedimas, susijęs su elektrinio jutiklio aptikimo jautrumu ir gali būti išspręstas reguliuojant jautrumą. Išsamias instrukcijas rasite pirmiau minėtame skyriuje apie elektrinį akių reguliavimą.
• Jei to nepavyksta išspręsti sureguliavus akis elektriniu būdu, tai gali būti priežastis, kad etiketė nepatenka į elektrinio akies aptikimo sritį arba ji yra pažeista. Kreipkitės į mūsų įmonę.
• Kita priežastis yra ta, kad etiketės juostelė yra išjungta ir jos neaptinka elektrinė akis. Sureguliuokite elektrinės akies aptikimo padėtį pirmyn ir atgal.

4. Etikečių dalytuvo lentos vietoje pagrindinis popierius atsilaisvino

• Pagrindo popierius atsilaisvino dėl per mažo traukos greičio arba traukos mechanizmo slydimo. Jei traukos greitis per mažas, paspartinkite jį išspręsti;
• Jei traukos mechanizmas paslysta, priveržkite fiksavimo varžtą ant traukos ašies, kol pagrindinis popierius neslys.
• Be to, atkreipkite dėmesį į transportavimo diržą, esantį už medžiagų perdirbimo veleno, sulaužytą ar ne.

Paslaugų įsipareigojimas

Kliento prioritetu VKPAK teikia išankstinio pardavimo ir po pardavimo paslaugas.

1. Teikti profesionalias technines konsultacijas prieš pardavimą ir patarti klientams pasirinkti tinkamus modelius.
2. Suteikite ženklinimo mašinos eksploatavimo mokymus ir patarkite klientams tinkamai naudoti ir prižiūrėti ženklinimo mašiną.
3. Teikti techninės pagalbos paslaugas, padedančias klientams išspręsti ženklinimo problemas.
4. Vienerių metų įrangos priežiūros garantija suteikia priežiūros paslaugas.
