Automatinė aliuminio indukcinė sandarinimo mašina su sraigtiniu dangteliu

• Nominali įtampa: AC220V50/60Hz
• Mašinos grynasis svoris: 68kg 50kg
• Maksimali galia: 1800W

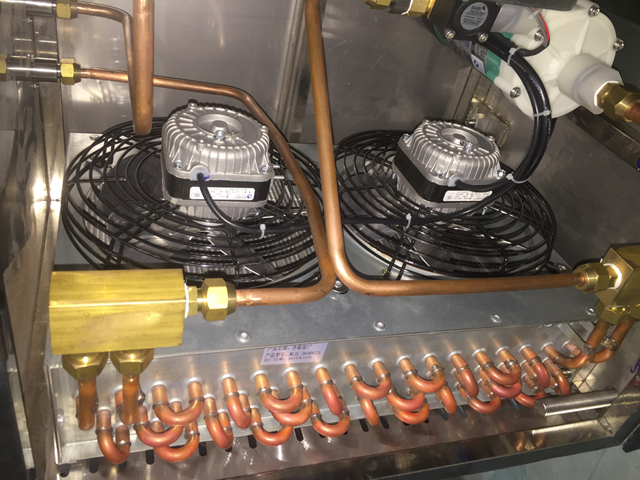

• Aušinimo būdas: vėsus oras / vanduo dvigubu aušinimo būdu
• Sandarinimo skersmuo: φ15-75mm 15MM-45MM 30MM-60MM
• Butelio aukštis: 20-180 mm
• Darbo metodai: tęsti darbą
• Taikymo sritis: didelis gamybos plotas
• Sandarinimo greitis: 0-200 buteliuko/min
• Pakuotės matmenys: 1600*450*1500mm
• Generatoriaus dydis: 1450*410*1300mm

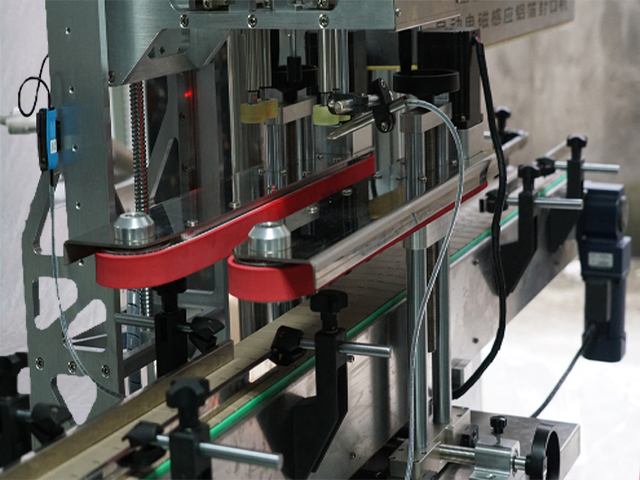

Žiūrėti vaizdo įrašą

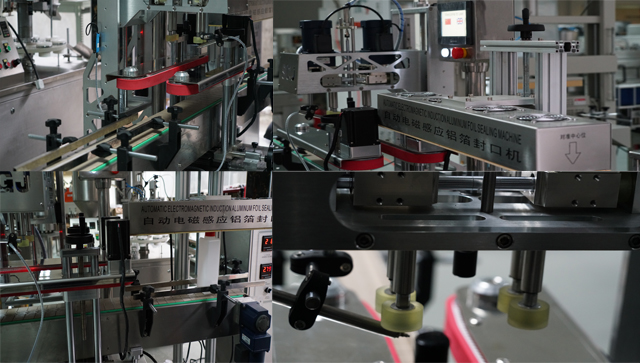

Linija, apimanti dvi pagrindines mašinas, tokias kaip indukcinė sandarinimo mašina ir linijinio uždarymo mašina;

Aparatai tinka medicininiams buteliams, kurie naudojami analizės priemonių laboratorijoje, uždaryti. Visa linija gali būti aprūpinta pagalbine įranga, tokia kaip butelių patefonas arba partijos kodavimo funkcija.

Toliau pateikiami pagrindiniai mašinų duomenys:

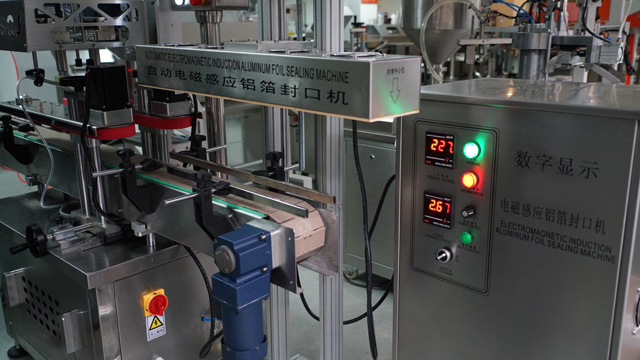

Indukcinis sandarinimas, kitaip vadinamas dangtelio sandarinimu, yra bekontaktis vidinio sandariklio šildymo būdas, siekiant hermetiškai užsandarinti plastikinių ir stiklinių indų viršų. Šis sandarinimo procesas vyksta po to, kai indas užpildomas ir uždaromas.

Elektromagnetinio indukcinio sandarinimo kompozitinėmis medžiagomis technologija yra pažangus sandarinimo metodas, kurį dabar pripažįsta pasaulis, o jos bekontakčio šildymo charakteristika tinka plastikinių butelių (PP, PVC, PET, ABS, HDPE, PS ir DURACON) sandarinimui. , stiklinis butelis ir įvairios kompozitinės plastikinės žarnos, todėl šiuo metu tai yra pažangiausia butelių sandarinimo technologija tokioms pramonės šakoms kaip farmacija, maistas, riebalai, kasdienė chemija, buitinė chemija, žemės ūkio chemija.

Darbo principas ir kaip tai veikia

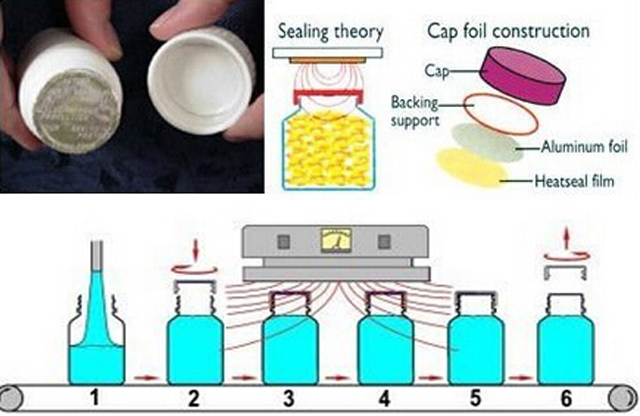

Uždoris tiekiamas į išpilstytoją su jau įdėtu aliuminio folijos sluoksniu. Nors galima rinktis iš įvairių įdėklų, tipiškas indukcinis įdėklas yra daugiasluoksnis. Viršutinis sluoksnis yra popieriaus masė, kuri paprastai yra klijuojama prie dangtelio. Kitas sluoksnis yra vaškas, naudojamas aliuminio folijos sluoksniui surišti su minkštimu. Apatinis sluoksnis yra polimerinė plėvelė, laminuota prie folijos. Uždėjus dangtelį arba uždorį, talpykla praeina po indukcine rite, kuri skleidžia svyruojantį elektromagnetinį lauką. Kai indas praeina po indukcine rite (sandarinimo galvute), laidus aliuminio folijos įdėklas pradeda kaisti dėl sūkurinių srovių. Šiluma ištirpdo vašką, kuris susigeria į minkštimo pagrindą ir atpalaiduoja foliją nuo dangtelio. Polimerinė plėvelė taip pat įkaista ir teka ant talpyklos krašto. Atvėsęs polimeras sukuria ryšį su konteineriu, todėl gaminys yra hermetiškai uždarytas. Nei konteineris, nei jo turinys neturi neigiamo poveikio; Susidariusi šiluma nekenkia turiniui.

Folija gali perkaisti ir sugadinti sandarinimo sluoksnį ir bet kokias apsaugines kliūtis. Dėl to sandarikliai gali būti netinkami net praėjus savaitėms po pradinio sandarinimo proceso, todėl tinkamas indukcinio sandarinimo dydis yra labai svarbus norint nustatyti tikslią sistemą, reikalingą konkrečiam gaminiui paleisti.

Sandarinimas gali būti atliekamas naudojant rankinį įrenginį arba ant konvejerio sistemos.

Naujausias patobulinimas (kuris geriau tinka nedaugeliui pritaikymų) leidžia naudoti indukcinį sandarinimą, kad konteineris būtų sandarinamas folija, nereikia uždaryti. Šiuo atveju folija tiekiama iš anksto supjaustyta arba suvyniota. Jei tiekiamas ritėje, jis supjaustomas ir perkeliamas ant konteinerio kaklelio. Kai folija yra vietoje, sandariklio galvutė nuspaudžiama žemyn, suaktyvinamas indukcinis ciklas ir sandariklis pritvirtinamas prie talpyklos. Šis procesas žinomas kaip tiesioginis taikymas.

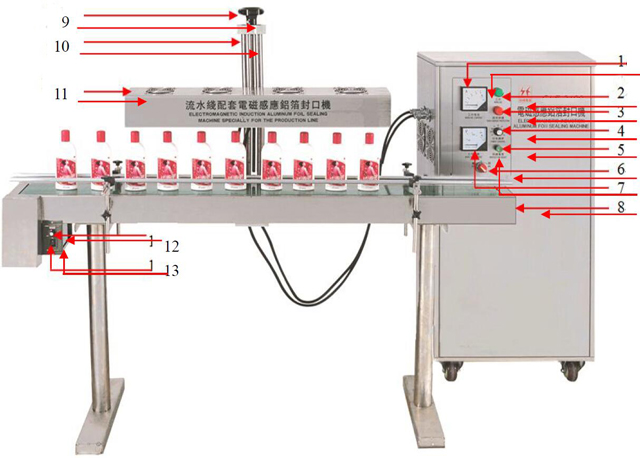

Piešimas

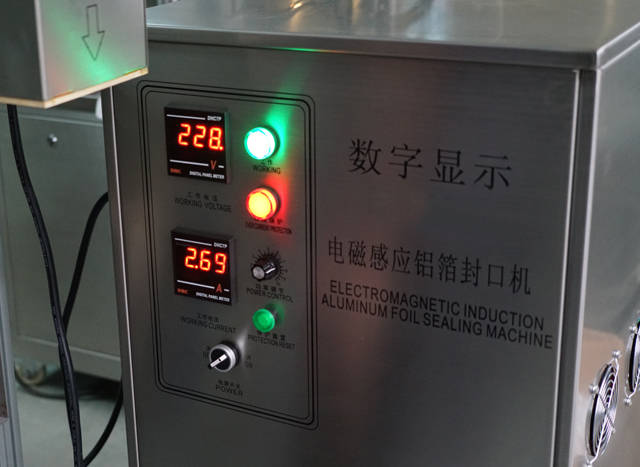

1. Ampermetras: rodo esamą būseną viso įrenginio veikimo metu.
2. Darbo indikatorius: rodo išskirtinę darbo būseną
3. Viršsrovės indikatorius: rodo nenormalią darbo būseną.
4. Galios valdymas: galios valdiklis.
5. Apsaugos nustatymas iš naujo: atkurkite įprastą darbo būseną.
6. Maitinimo jungiklis: valdo visos mašinos galią.
7. Voltmetras: rodo įtampos būseną visos mašinos veikimo metu.
8. Konvejeris: butelių transportavimas.
9. Rankinis ratas: reguliuojami skirtingi butelių aukščio dydžiai.
10. Pakeliamos lentynos: buvo naudojamos fiksuoti ir kilti arba kristi aukštyje ir žema sandarinimo galvutės funkcija.

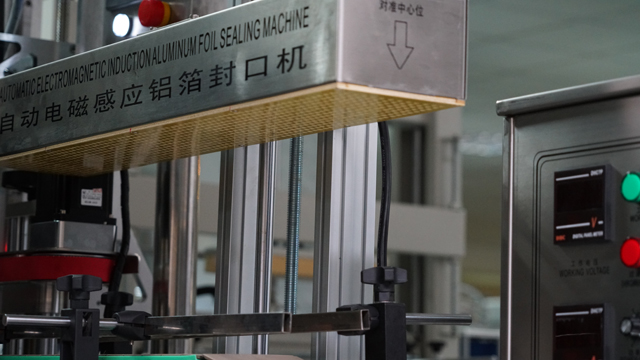

11. Sandarinimo galvutė: šildo ir užsandarina aliuminio foliją buteliuko dangtelyje.
12. Reguliavimo greitis: konvejerio juostos veikimo mygtuko reguliavimo greitis.
13. Paleidimo jungiklis: konvejerio valdymo jungiklis.

• Nominali įtampa: AC220V50/60Hz
• Mašinos grynasis svoris: 68kg 50kg
• Maksimali galia: 1800W
• Aušinimo būdas: vėsus oras / vanduo dvigubu aušinimo būdu
• Sandarinimo skersmuo: φ15-75mm 15MM-45MM 30MM-60MM
• Butelio aukštis: 20-180 mm
• Darbo metodai: tęsti darbą
• Taikymo sritis: didelis gamybos plotas
• Sandarinimo greitis: 0-200 buteliuko/min
• Pakuotės matmenys: 1600*450*1500mm
• Generatoriaus dydis: 1450*410*1300mm

Naudokite metodą indukcinėje sandarinimo mašinoje

• Butelių aukščio reguliavimas: Padėkite butelį po sandarinimo galvute, sureguliuokite "rankinį ratuką", įsitikinkite, kad atstumas tarp sandarinimo galvutės dugno ir butelio dangtelio paviršiaus yra apie 1-3 mm, pasukite "paleidimo jungiklį" „įjungti“, kad konvejerio juosta pradėtų važiuoti, ir leiskite buteliams eiti per juostą, kad patikrintumėte, ar jie liečia sandarinimo galvutę. Mažiausias atstumas be sunkumų yra geriausias.
•  Konvejerio juostos greitį sureguliuokite „greičio valdikliu“. Aliuminio folijos sandarinimas yra susijęs su diržo greičiu ir galia. Uždėkite keletą butelių ant diržo, įjunkite "maitinimo jungiklį" ir atlikite sandarinimo testą. Operacija oficialiai prasideda, kai buteliai yra tvirtai užsandarinti.
• Palaukite švelnaus paleidimo ant įkrovos diržo ir pradėkite sandarinimą po 30 sekundžių, kai ampermetras parodys 3,2 A.
• Išjunkite „maitinimo jungiklį“ ir „paleidimo jungiklį“, kai mašina išjungiama.

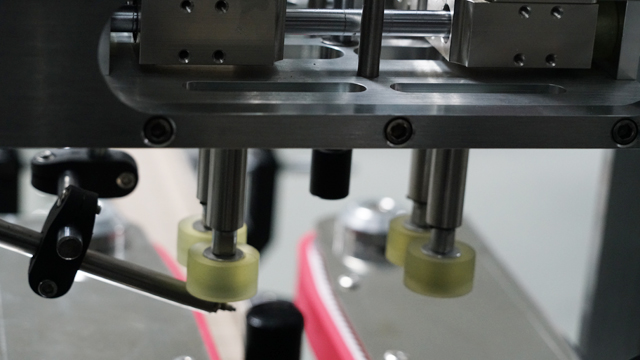

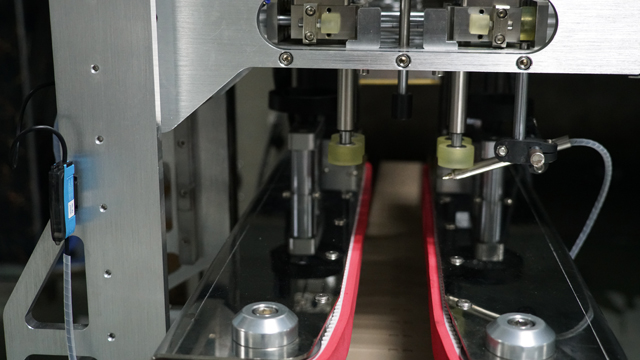

Įdėta dangtelio mašina:

• Gamybos pajėgumas: 40-60 Caps /min
• Dangtelio dydis: 10-50/35-140mm
• Butelio skersmuo: 35-140 mm
• Butelio aukštis: 38-300 mm
• Dydis (L × P × A): 1000 × 800 × 1200 mm
• Svoris: 350kg

Įdėtos dangtelio mašinos brėžinys

Viršutinės ribos reguliavimas nuo A iki Z

Butelių tvirtinimo reguliavimas

1. Atlaisvinkite rankeną (3)

2. Įdėkite iš anksto pritvirtintus butelius (1)

3. Akies obuolys, jei dangtelių centras sutampa su cilindro (9) centru; kartą sutapus pritvirtinkite rankeną (3)

Dangtelio aukščio reguliavimas﹒

1. Atlaisvinkite rankeną (7)

2. Sureguliuokite rankeną (12), kad dangtelio trinties rato (4) apačia būtų 2 mm atstumu nuo dangtelių apačios, pritvirtinkite rankeną (7).

Apsaugos trinties tarpų reguliavimas:

1. Uždarykite oro šaltinį

2. Uždėkite tvirtinimo dangtelius tarp frikcinių ratų (4).

3. Prieikite prie gaubtelių, judindami frikcinį ratą (4), kad sureguliuotumėte eigos modulio (5) varžtą (abi pusės turi būti simetriškos, matuojant akies obuolį). Dešinė fasa turi būti nuo 2 mm iki 3 mm kiekvienoje pusėje;

Apsauginio cilindro aukščio reguliavimas (pagal dangtelių pavyzdžius)

1. Atsukite varžtą (8), kad dangtelio cilindras (9) išsikištų;

2. Palikite 1–2 mm atstumą nuo uždarymo veržlės iki dangtelių viršūnių

3. Priveržkite varžtą (8)

Apsauginio cilindro greičio reguliavimas

1. Prijunkite maitinimo šaltinį ir oro šaltinį, kad sureguliuotumėte oro slėgio nustatymą (standartinis 0,74 mpa–0,6 MPa)

2. Sureguliuokite ribojimo laiką ir ribojimo intervalą (standartinis nuo 1 s iki 1,5 s) pasirinkite būseną kaip rankinis. Nukreipkite pedalo jungiklį, kad sureguliuotumėte kairiojo ir dešiniojo frikcinio rato pneumatinį greitį. Galiausiai greitis abiem greičiams turėtų būti vienodas. ;

3. Sureguliuokite dangtelio cilindro greitį.

Mašinos bandymas

1. Išimkite vieną gaminį dangtelio bandomajam laikui; Atnaujinkite dangtelį pagal dangtelio efektą;

2. Sureguliuokite sukimo momentą pagal sukimo jėgą.

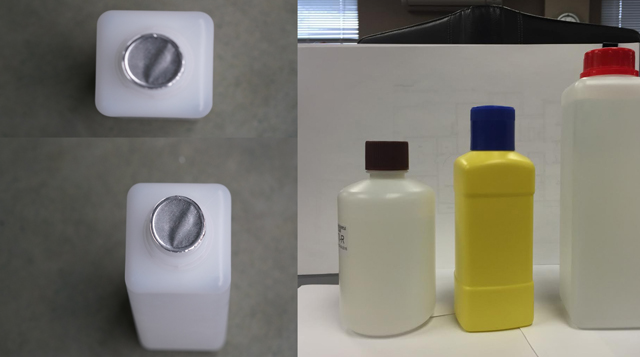

Butelių pavyzdžiai dangtelių sandarinimui
